модель 2020 года
- Модель Kingquad 500
- Код модели LT-A500XPZSM0

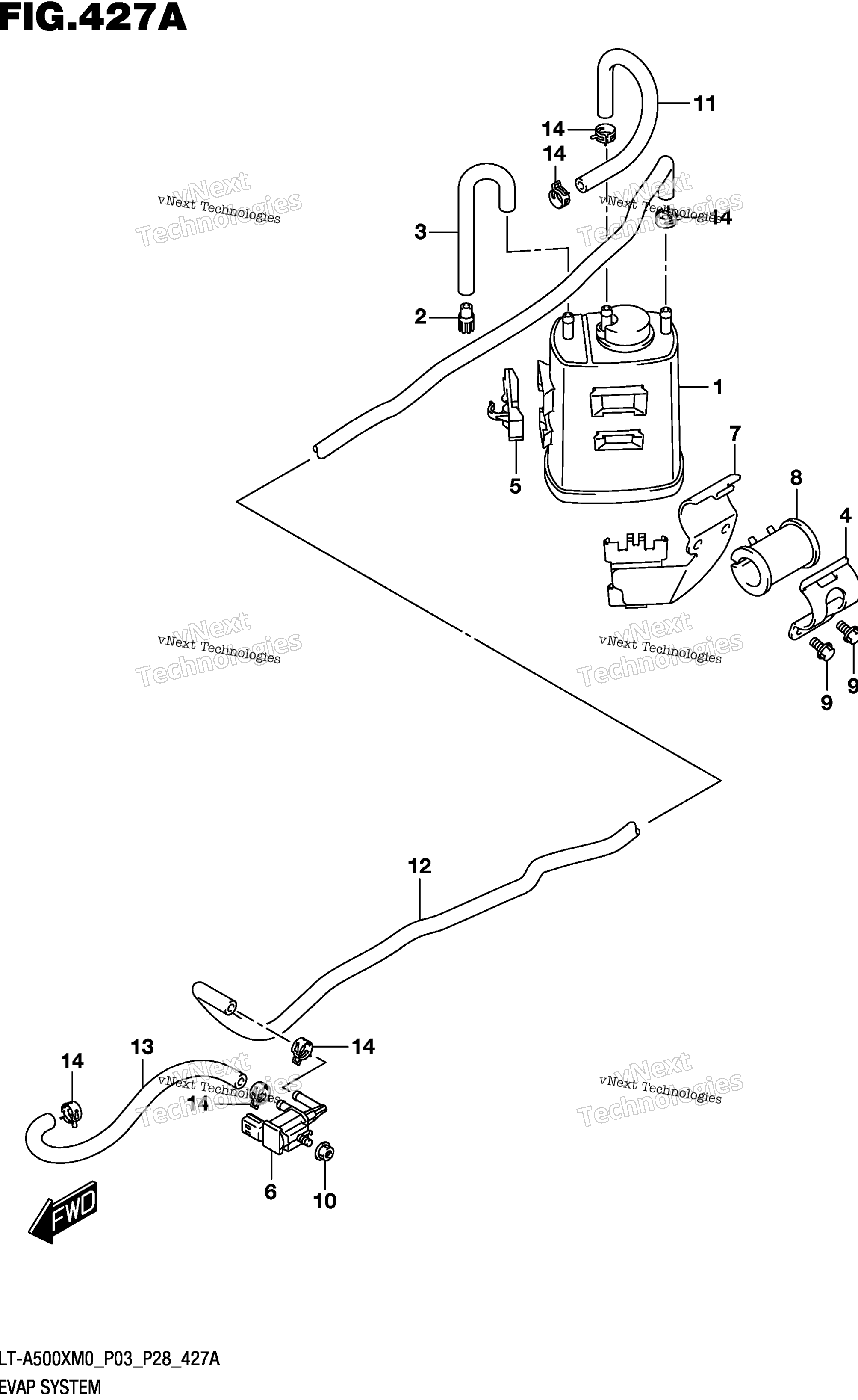

Схема системы испарения (Lt-A500xm0 P33) для LT-A500XPZSM0
Схема
Детали
Номер
Наименование детали
Цена
1
CANISTER ASSY, CHARCOAL art. 18560-81AA0-000
По запросу
2
FILTER, PURGE AIR SUCTION art. 18566-60G00-000
По запросу
3
HOSE, CANISTER SUCTION art. 18567-72L00-000
По запросу
4
HOLDER, CANISTER BRACKET art. 18578-34K00-000
По запросу
5
CLAMP, CANISTER SUCTION art. 18581-72L00-000
По запросу
6
VALVE art. 18117-52G10-000
По запросу
7
BRACKET, CANISTER art. 18570-34K00-000
По запросу
8
CUSHION, CANISTER BRACKET art. 18571-34K00-000
По запросу
9
Болт Suzuki art. 01550-0612A-000
По запросу
10
Гайка Suzuki art. 08316-1006A-000
По запросу
11
HOSE, CANISTER SURGE art. 18561-34K00-000
По запросу
12
HOSE, CANISTER PURGE NO.1 art. 18562-34K00-000
По запросу
13
HOSE, CANISTER PURGE NO.2 art. 18563-35K00-000
По запросу
14
CLIP (ID:10.5) art. 09401-10409-000
По запросу
