модель 2021 года
- Модель Kingquad 400
- Код модели LT-F400FM1

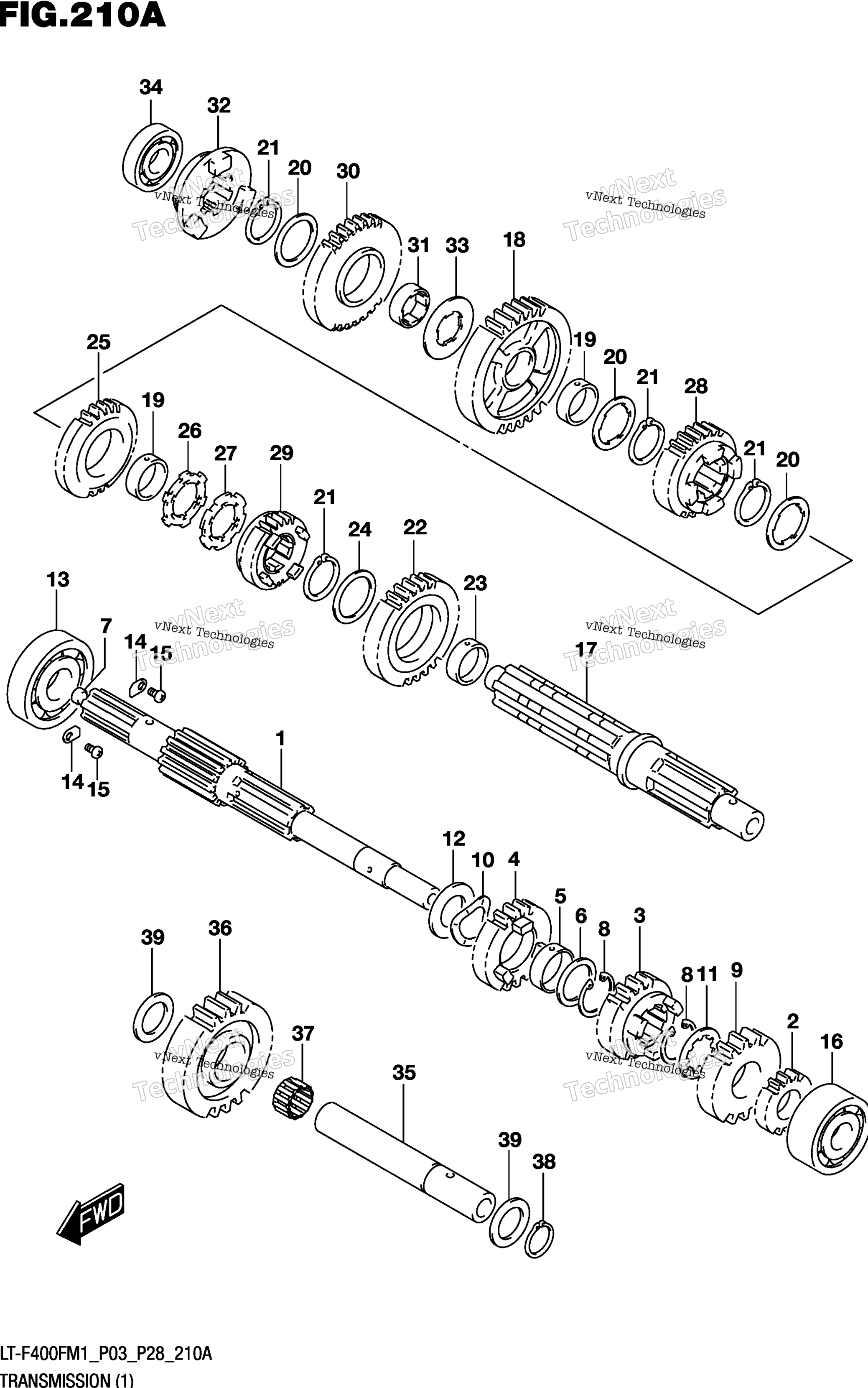

Схема трансмиссии (1) для LT-F400FM1
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT,COUNTER (NT:12) art. 24121-38F51-000
По запросу
2
GEAR,2ND DRIVE,NT:15 (NT:15) art. 24221-18A00-000
По запросу
3
GEAR,3RD DRIVE art. 24231-18A03-000
По запросу
4
GEAR,4TH DRIVE art. 24241-18A11-000
По запросу
5
BUSH (22X26X9) art. 09300-22008-000
По запросу
6
SHIM (22X30X1) art. 09181-22167-000
По запросу
7
PLUG (10X4) art. 09241-10003-000
По запросу
8
CIRCLIP art. 09380-22006-000
По запросу
9
GEAR,5TH DRIVE (NT:23) art. 24251-18A03-000
По запросу
10
WASHER art. 09164-26002-000
По запросу
11
WASHER,LOCK (22.1X27X0.5) art. 09167-22011-000
По запросу
12
WASHER,22X38X1 (22X38X1) art. 09181-22015-000
По запросу
13
BEARING (22X50X14) art. 09262-22018-000
По запросу
14
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
15
.SCREW (6X12) art. 09125-06122-000
По запросу
16
BEARING,17X40X17.5 (17X40X17. ) art. 09267-17002-000
По запросу
17
SHAFT,DRIVE art. 24131-38F50-000
По запросу
18
GEAR,1ST DRIVEN (NT:37) art. 24311-18A02-000
По запросу
19
BUSH,DRIVEN GEAR art. 24332-24510-000
По запросу
20
WASHER,LOCK (25.5X35X1) art. 09167-25016-000
По запросу
21
SNAP RING art. 09380-25003-000
По запросу
22
GEAR,2ND DRIVEN (NT:29) art. 24321-18A01-000
По запросу
23
BUSH,25X29X8 (25X29X8) art. 09300-25020-000
По запросу
24
WASHER (T:1.0) art. 08211-25351-000
По запросу
25
GEAR,3RD DRIVEN,NT:25 (NT:25) art. 24331-19B01-000
По запросу
26
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
27
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
28
GEAR,4TH DRIVEN (NT:23) art. 24341-18A02-000
По запросу
29
GEAR,5TH DRIVEN (NT:21) art. 24351-18A02-000
По запросу
30
GEAR,REVERSE DRIVEN (NT:34) art. 24571-38F60-000
По запросу
31
BUSH,REVERSE DRIVEN GEAR art. 24333-18A00-000
По запросу
32
DOG,REVERSE art. 24581-38F60-000
По запросу
33
WASHER (25.1X40X1.5) art. 09167-25017-000
По запросу
34
BEARING,17X35X10 (17X35X10) art. 09262-17026-000
По запросу
35
SHAFT,REVERSE IDLE art. 24551-38F70-000
По запросу
36
GEAR,REVERSE IDLE,NT:29 (NT:2 ) art. 24561-05G02-000
По запросу
37
BEARING,17X21X12.8 (17X21X12. ) art. 09263-17001-000
По запросу
38
CIRCLIP art. 08331-31179-000
По запросу
39
SHIM (17X28X1.0) art. 09181-17195-000
По запросу
Другие схемы модели
Трансмиссия (1)
