модель 2000 года
- Модель Big Bear 400
- Код модели BIG BEAR BUCKMASTER (YFM400FHM) Камуфляж

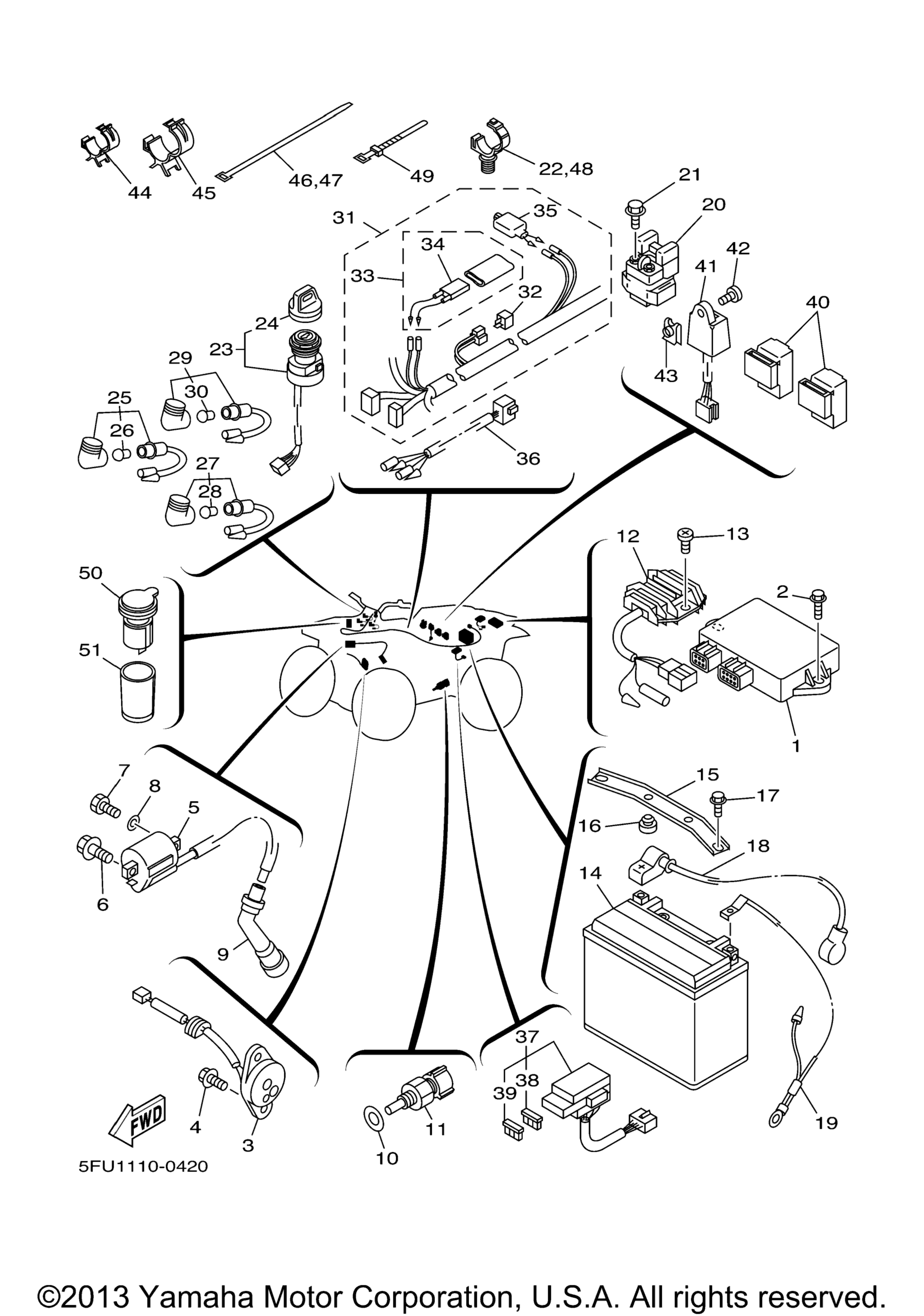

Схема электрооборудования 1 для BIG BEAR BUCKMASTER (YFM400FHM) Камуфляж
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 5FU-85540-00-00
По запросу
2
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
3
Neutral Switch Assy art. 4KB-82540-01-00
По запросу
4
Болт с шайбой art. 90119-06242-00
По запросу
5
Катушка зажигания Yamaha art. 5FU-82310-02-00
По запросу
6
Bolt art. 90109-06865-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
Plug Cap Assy art. 4VW-82370-00-00
По запросу
10
Washer, Plate art. 90201-12172-00
По запросу
11
Thermo Unit art. 4GB-83591-10-00
По запросу
12
Rectifier & Regulator Assy art. 4KB-81960-02-00
По запросу
13
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
14
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
15
Bracket, Battery art. 5FU-H2128-01-00
По запросу
16
Damper, Locating 1 art. 22W-24181-00-00
По запросу
17
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
18
Wire, Plus Lead art. 5FU-82115-00-00
По запросу
19
Wire, Minus Lead art. 5FU-82116-00-00
По запросу
20
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
21
Болт Yamaha art. 95022-06008-00
от 168 ₽
22
Clamp (YMUS) art. 90464-12830-00
По запросу
23
Main Switch Assy art. 4GB-82510-12-00
от 1 490 ₽
24
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
25
Pilot Light Assy GREEN art. 24W-83530-10-00
По запросу
26
. Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
27
Pilot Light Assy RED art. 52G-83530-10-00
По запросу
28
. Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
29
Pilot Light Assy art. 2HR-83530-01-00
По запросу
30
. Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
31
Wire Harness Assy art. 5FU-82590-00-00
По запросу
32
Диод электрический art. 3WP-81980-00-00
По запросу
33
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
34
Датчик температуры Yamaha art. 4GB-82560-00-00
По запросу
35
Датчик температурный Yamaha art. 5FU-82560-00-00
По запросу
36
Wire, Sub Lead art. 5FU-82509-00-00
По запросу
37
Fuse Box Assy art. 5FU-82170-00-00
По запросу
38
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
39
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
40
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
41
Motor Control Unit Assy art. 4SH-86510-10-00
По запросу
42
Screw, Bind art. 98907-06016-00
По запросу
43
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
44
Clamp art. 90464-20835-00
По запросу
45
Clamp art. 90464-25843-00
По запросу
46
Clamp art. 90464-48800-00
По запросу
47
Clamp art. 90464-48800-00
По запросу
48
Clamp (YMUS) art. 90464-12830-00
По запросу
49
Зажим пластиковый art. 437-83936-01-00
По запросу
50
Terminal Assy art. 5FU-H1920-10-00
По запросу
51
Cover, Connecter art. 5FU-H2599-01-00
По запросу
52
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
53
Blank Key (B-Type) NOT SHOWN art. 90890-56002-00
По запросу
