модель 2001 года
- Модель Big Bear 400
- Код модели BIG BEAR 2WD (YFM400N)

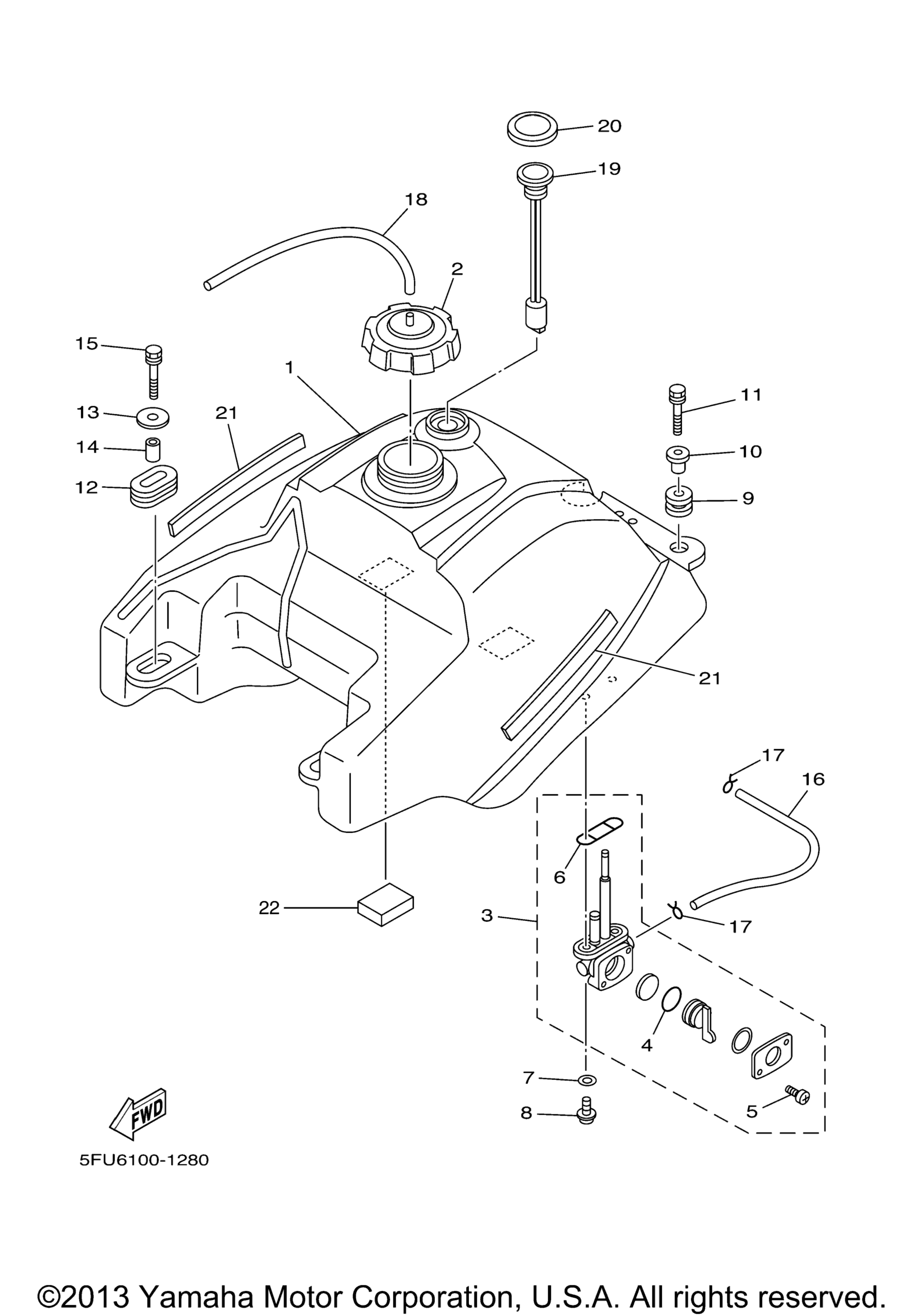

Схема топливного бака для BIG BEAR 2WD (YFM400N)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp (USA) art. 5FU-F4110-11-00
По запросу
2
Cap Assy (USA) art. 5MV-24610-00-00
от 4 178 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Fuel Cock Assy 1 (USA) art. 3JN-24500-10-00
По запросу
4
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
5
. Screw, Pan Head (USA) art. 98580-03008-00
По запросу
6
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
7
Washer, Plate (USA) art. 90202-05187-00
По запросу
8
Screw (USA) art. 90149-06011-00
По запросу
9
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
10
Втулка Yamaha art. 90387-066J1-00
По запросу
11
Bolt, With Washer (USA) art. 90119-06883-00
По запросу
12
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
13
Шайба Yamaha art. 90201-06090-00
По запросу
14
Втулка Yamaha art. 90387-07598-00
По запросу
15
Bolt, With Washer (USA) art. 90119-06883-00
По запросу
16
Hose (L170) (USA) art. 90445-118C6-00
По запросу
17
Clip (USA) art. 90467-100A1-00
По запросу
18
Hose (L400) (USA) art. 90445-088C5-00
По запросу
19
Fuel Meter Assy (USA) art. 4SH-24260-11-00
По запросу
20
Housing, Fuel Meter (USA) art. 4SH-24261-00-00
По запросу
21
Damper, Locating 1 (USA) art. 5FU-F4181-00-00
По запросу
22
Damper, Plate 2 (USA) art. 5FU-F414J-00-00
По запросу
