модель 2001 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD (YFM400FN)

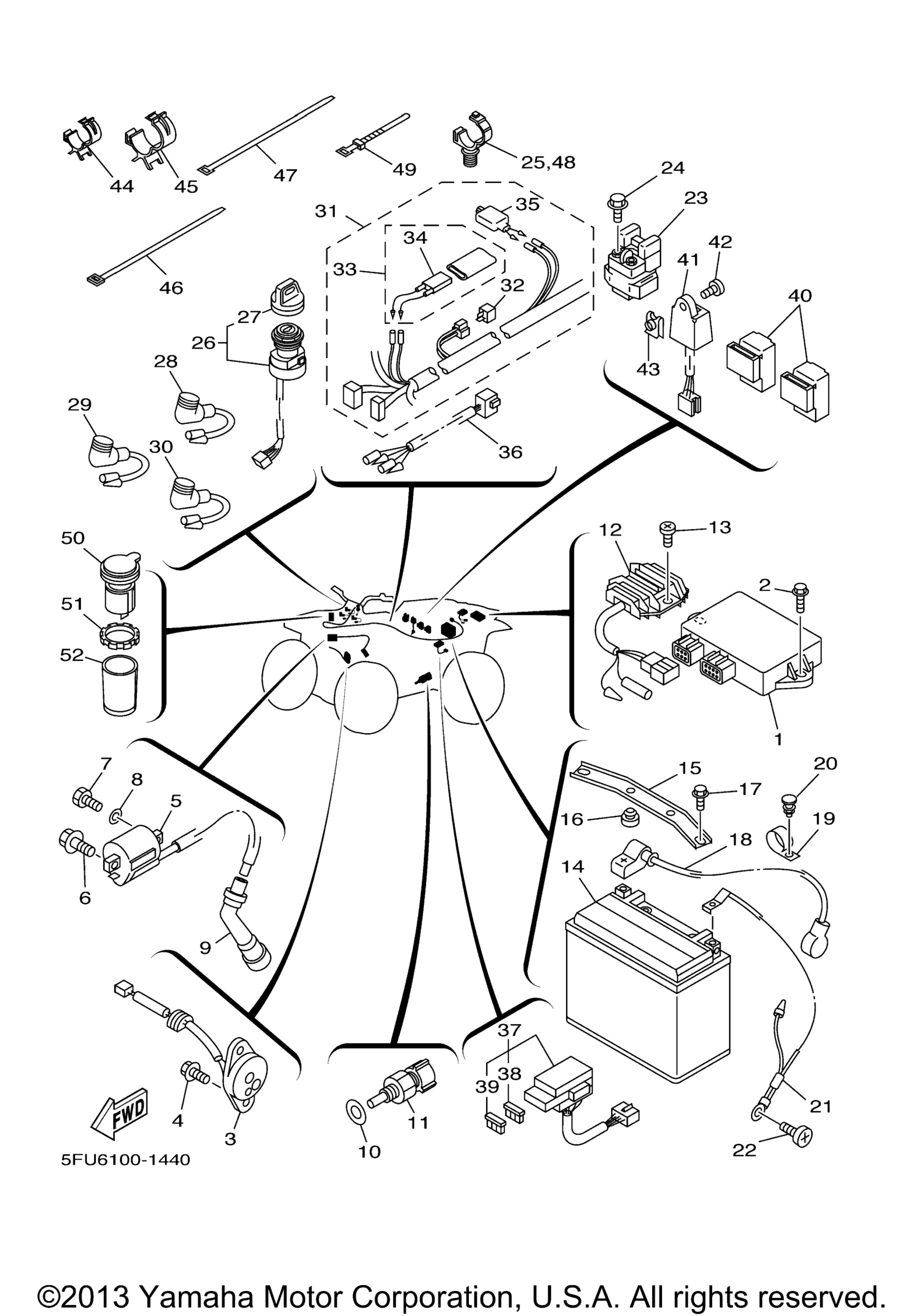

Схема электрооборудования 1 для BIG BEAR 4WD (YFM400FN)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 5FU-85540-10-00
По запросу
2
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
3
Neutral Switch Assy art. 4KB-82540-01-00
По запросу
4
Болт с шайбой art. 90119-06242-00
По запросу
5
Катушка зажигания Yamaha art. 5FU-82310-02-00
По запросу
6
Bolt art. 90109-06865-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
Plug Cap Assy art. 4VW-82370-00-00
По запросу
10
Washer, Plate art. 90201-12172-00
По запросу
11
Thermo Unit art. 4GB-83591-10-00
По запросу
12
Rectifier & Regulator Assy art. 4KB-81960-02-00
По запросу
13
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
14
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
15
Bracket, Battery art. 5FU-H2128-01-00
По запросу
16
Damper, Locating 1 art. 22W-24181-00-00
По запросу
17
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
18
Wire, Plus Lead art. 5FU-82115-00-00
По запросу
19
Clamp art. 90464-12801-00
По запросу
20
Plug art. 90338-05829-00
По запросу
21
Wire, Minus Lead art. 5FU-82116-00-00
По запросу
22
Screw, Tapping art. 97702-60416-00
По запросу
23
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
24
Болт Yamaha art. 95022-06008-00
от 168 ₽
25
Clamp YMUS art. 90464-12830-00
По запросу
26
Main Switch Assy art. 4GB-82510-12-00
от 1 490 ₽
27
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
28
Pilot Light Assy GREEN (NEUTRAL INDICATOR) art. 4KB-83530-01-00
По запросу
29
Pilot Light Assy RED (REVERSE INDICATOR) art. 4KB-83530-11-00
По запросу
30
Pilot Light Assy RED (OIL INDICATOR) art. 4KB-83530-31-00
По запросу
31
Wire Harness Assy art. 5FU-82590-00-00
По запросу
32
Диод электрический art. 3WP-81980-00-00
По запросу
33
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
34
Датчик температуры Yamaha art. 4GB-82560-00-00
По запросу
35
Датчик температурный Yamaha art. 5FU-82560-00-00
По запросу
36
Wire, Sub Lead art. 5FU-82509-00-00
По запросу
37
Fuse Box Assy art. 5FU-82170-00-00
По запросу
38
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
39
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
40
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
41
Motor Control Unit Assy art. 4SH-86510-10-00
По запросу
42
Screw, Bind art. 98907-06016-00
По запросу
43
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
44
Clamp art. 90464-20835-00
По запросу
45
Clamp art. 90464-25843-00
По запросу
46
Clamp art. 90464-32800-00
По запросу
47
Clamp art. 90464-48800-00
По запросу
48
Clamp YMUS art. 90464-12830-00
По запросу
49
Зажим пластиковый art. 437-83936-01-00
По запросу
50
Terminal Assy art. 5FU-H1920-10-00
По запросу
51
.Nut art. 5FU-H191B-10-00
По запросу
52
Cover, Connecter art. 5FU-H2599-01-00
По запросу
53
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
54
Blank Key (B-Type) NOT SHOWN art. 90890-56002-00
По запросу
