модель 2001 года
- Модель Wolverine 350
- Код модели WOLVERINE (YFM350FXN)

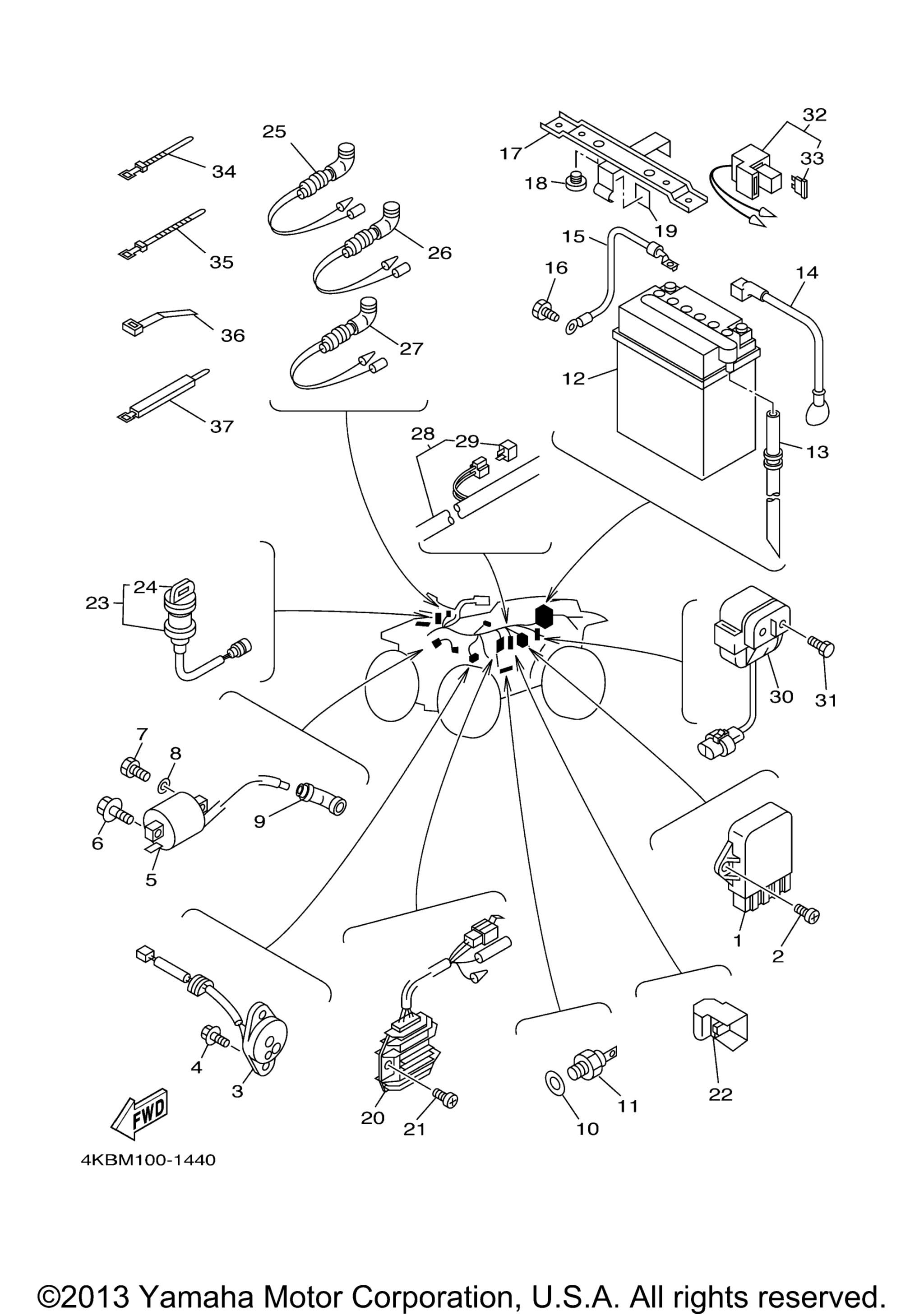

Схема электрооборудования 1 для WOLVERINE (YFM350FXN)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy (USA) art. 4KB-85540-30-00
По запросу
2
Screw, Bind (USA) art. 98907-06020-00
По запросу
3
Neutral Switch Assy (USA) art. 4KB-82540-01-00
По запросу
4
Болт с шайбой art. 90119-06242-00
По запросу
5
Ignition Coil Assy (USA) art. 3GD-82310-10-00
По запросу
6
Болт art. 90109-06723-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
Plug Cap Assy (USA) art. 4VW-82370-00-00
По запросу
10
Washer, Plate (USA) art. 90201-12172-00
По запросу
11
Thermo Switch Assy (USA) art. 2HT-82560-10-00
По запросу
12
Battery Assy (Gs 12N12c-4A-2) (USA) art. ACB-12CA0-00-00
По запросу
13
Hose (L720) (USA) art. 90445-086G1-00
По запросу
14
Wire, Plus Lead (USA) art. 4KB-82115-10-00
По запросу
15
Wire, Minus Lead (USA) art. 4KB-82116-00-00
По запросу
16
Screw, Hexagon (USA) art. 90153-06044-00
По запросу
17
Bracket, Battery (USA) art. 4KB-82128-01-00
По запросу
18
Damper, Locating 1 (USA) art. 22W-24181-00-00
По запросу
19
Damper (USA) art. 34M-2139X-00-00
По запросу
20
Rectifier & Regulator Assy (USA) art. 4KB-81960-02-00
По запросу
21
Screw, Bind (USA) art. 98907-06020-00
По запросу
22
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
23
Main Switch Assy (USA) art. 4GB-82510-12-00
от 1 490 ₽
24
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
25
Pilot Light Assy (USA) art. 4KB-83530-01-00
По запросу
26
Pilot Light Assy (USA) art. 4KB-83530-11-00
По запросу
27
Pilot Light Assy OIL INDICATOR (USA) art. 4KB-83530-31-00
По запросу
28
Wire Harness Assy (USA) art. 4KB-82590-30-00
По запросу
29
Диод электрический art. 3WP-81980-00-00
По запросу
30
Starter Relay Assy (Rc19-013) (USA) art. 4KB-81940-01-00
По запросу
31
Болт с фланцем art. 95027-06008-00
По запросу
32
Fuse Holder Assy (USA) art. 5EH-82150-00-00
По запросу
33
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
34
Зажим пластиковый art. 437-83936-01-00
По запросу
35
Band, Switch Cord (USA) art. 437-83936-11-00
По запросу
36
Хомут Yamaha art. 90465-10098-00
от 368 ₽
37
Band (USA) art. 341-26397-01-00
По запросу
38
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
39
Blank Key (B-Type) NOT SHOWN art. 90890-56002-00
По запросу
