модель 2002 года
- Модель Breeze 125
- Код модели BREEZE (YFA1P)

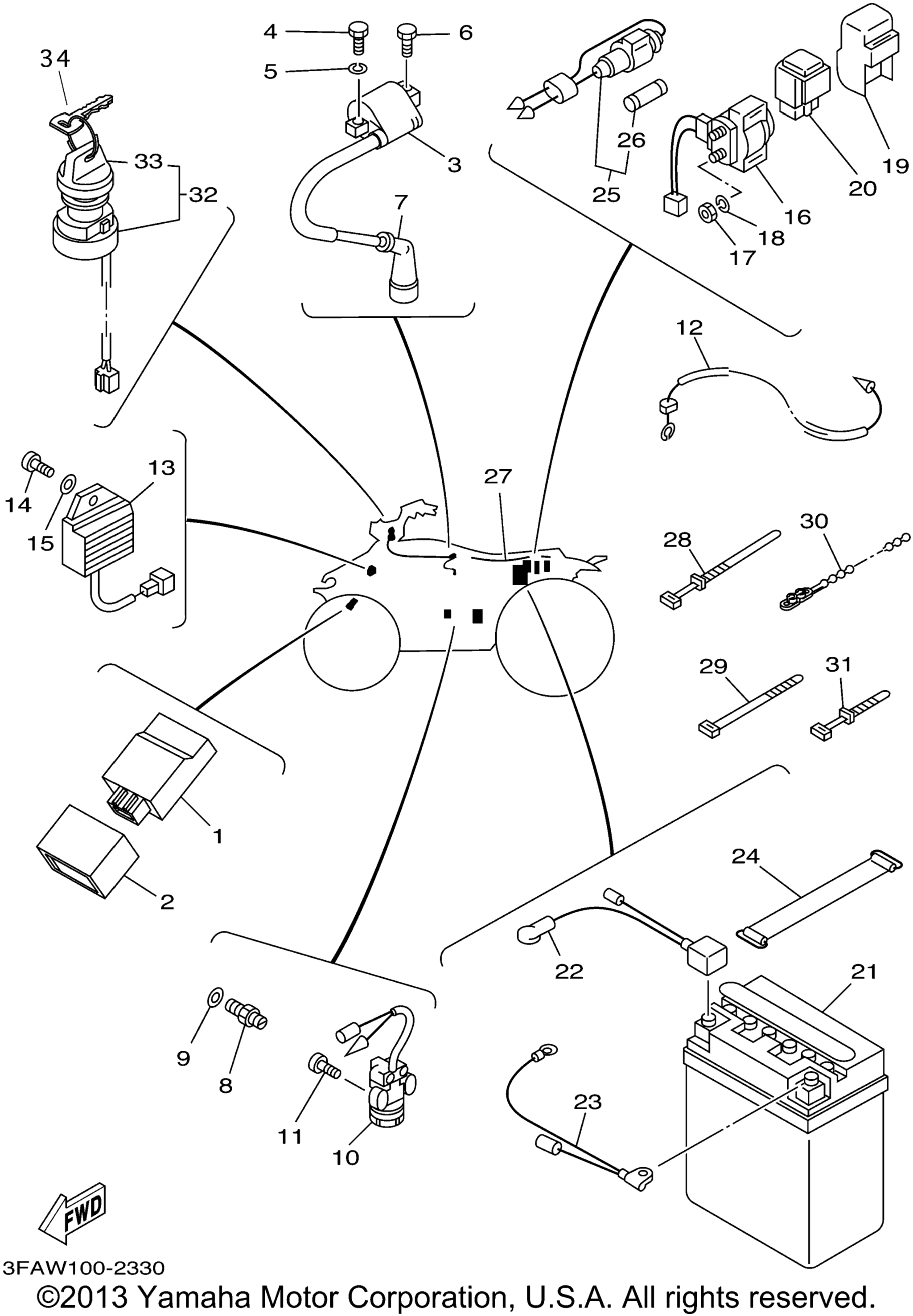

Схема электрооборудования 1 для BREEZE (YFA1P)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 3FA-85540-20-00
По запросу
2
Band art. 5HP-85546-00-00
По запросу
3
Ignition Coil Assy art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
4
Болт art. 97017-06020-00
По запросу
5
Шайба Yamaha art. 92907-06100-00
от 473 ₽
6
Болт art. 90109-06723-00
По запросу
7
Plug Cap Assy art. 3NS-82370-00-00
По запросу
8
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
9
Прокладка art. 90430-10148-00
По запросу
10
Концевой включатель Yamaha art. 3FA-82627-00-00
По запросу
11
Screw art. 90149-05283-00
По запросу
12
Wire, Lead art. 3FA-82541-00-00
По запросу
13
Реле регулятор Yamaha art. 5TH-81960-01-00
По запросу
14
.Screw, Pan Head art. 98507-06016-00
По запросу
15
Шайба Yamaha art. 92907-06600-00
от 221 ₽
16
Starter Relay Assy (Ms5d-611) art. 4KD-81940-00-00
По запросу
17
Nut art. 95317-06700-00
По запросу
18
Шайба Yamaha art. 92907-06100-00
от 473 ₽
19
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
20
Relay Assy (2Nl-92) art. 2NL-81950-92-00
По запросу
21
Battery Assy (Gs 12N12c-4A-2) art. ACB-12CA0-00-00
По запросу
22
Wire, Plus Lead art. 1YW-82115-00-00
По запросу
23
Wire, Minus Lead art. 1VJ-82116-00-00
По запросу
24
Ремень крепления АКБ Yamaha art. 133-82131-00-00
По запросу
25
Fuse Holder Assy art. 3GB-82150-00-00
По запросу
26
. Fuse (5A) art. 5G2-82151-00-00
По запросу
27
Wire Harness Assy art. 3FA-82590-30-00
По запросу
28
Band, Switch Cord art. 437-83936-11-00
По запросу
29
Хомут Yamaha art. 90465-10098-00
от 368 ₽
30
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
31
Зажим пластиковый art. 437-83936-01-00
По запросу
32
Main Switch Assy art. 5LP-82510-01-00
По запросу
33
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
34
Blank Key (B-Type) art. 90890-56002-00
По запросу
34
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
