модель 2002 года
- Модель Kodiak 400
- Код модели KODIAK 4WD HUNTER (YFM400FAHP)

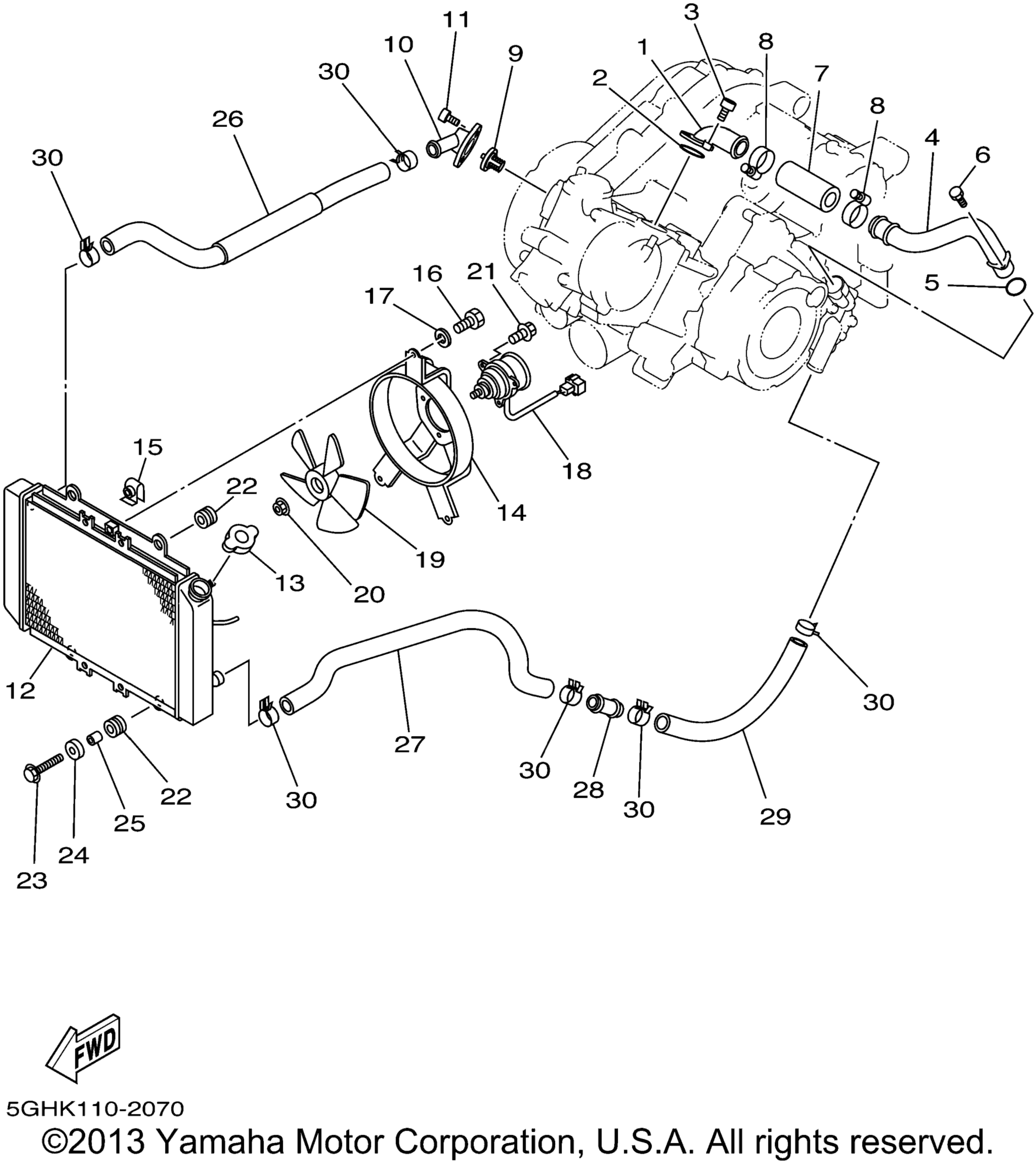

Схема шланга радиатора для KODIAK 4WD HUNTER (YFM400FAHP)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint art. 5GH-12446-00-00
По запросу
2
Кольцо уплотнительное водяной помпы Yamaha art. 93210-33006-00
от 630 ₽
3
Болт art. 91317-06020-00
По запросу
4
Трубка Yamaha art. 5GH-12484-00-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
6
Болт Yamaha art. 91317-06012-00
По запросу
7
Pipe 1 art. 5GH-12481-00-00
По запросу
8
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
9
Thermostat art. 2TV-12411-01-00
По запросу
10
Cover, Thermostat art. 5GH-12413-00-00
По запросу
11
Болт art. 91317-06020-00
По запросу
12
Radiator Assy art. 5GH-12461-10-00
По запросу
13
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
14
Air Shroud Assy art. 5GH-12620-00-00
По запросу
15
Plate art. 1AA-12535-00-00
По запросу
16
Bolt art. 97017-06010-00
По запросу
17
Шайба Yamaha art. 92907-06600-00
от 221 ₽
18
Motor Assy art. 5GH-12630-10-00
По запросу
19
Fan art. 5GH-12611-00-00
По запросу
20
Nut 1 art. 95707-05600-00
По запросу
21
Screw, Motor Holding art. 5GH-12647-00-00
По запросу
22
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
23
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
24
Шайба Yamaha art. 90209-06012-00
от 400 ₽
25
Втулка Yamaha art. 90387-06113-00
По запросу
26
Pipe 2 art. 5GH-12482-00-00
По запросу
27
Pipe 3 art. 5GH-12483-00-00
По запросу
28
Pipe 5 art. 5GH-12485-00-00
По запросу
29
Pipe 6 art. 5GH-12476-00-00
По запросу
30
Clip art. 90467-23177-00
По запросу
