модель 2002 года
- Модель Kodiak 400
- Код модели KODIAK 4WD (YFM400FAP)

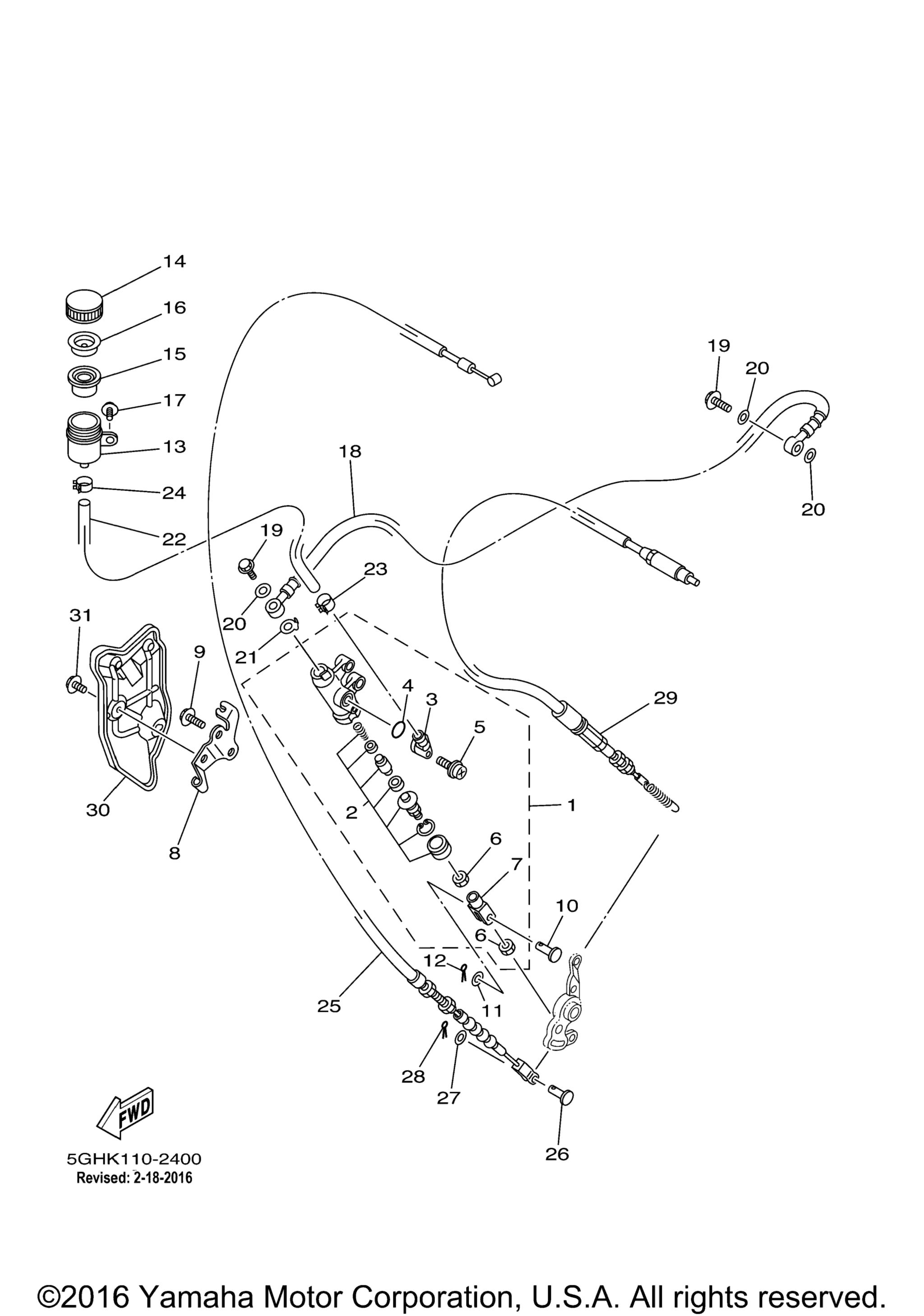

Схема заднего главного цилиндра тормоза для KODIAK 4WD (YFM400FAP)
Схема
Детали
Номер
Наименование детали
Цена
1
Задний тормозной цилиндр Yamaha Grizzly 660 art. 5KM-2583V-00-00
от 24 900 ₽
2
Ремкомплект тормозного цилиндра Yamaha art. 5BE-W0042-00-00
По запросу
3
. Joint art. 31A-2582A-50-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
5
. Screw art. 3GM-2589H-00-00
По запросу
6
. .Nut art. 95317-08700-00
По запросу
7
. .Joint art. 2YK-27222-00-00
По запросу
8
Holder, Wire art. 5GH-2637G-00-00
По запросу
9
Болт с фланцем Yamaha art. 95817-08025-00
от 987 ₽
10
Палец Yamaha art. 90240-08013-00
По запросу
11
Washer, Plate art. 90201-08083-00
По запросу
12
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
13
Tank, Reservoir art. 2VN-25894-00-00
По запросу
14
Cap, Reservoir art. 4PX-25852-00-00
По запросу
15
Diaphragm, Reservoir art. 2VN-25854-00-00
По запросу
16
Bush,Diaphragm art. 2VN-25855-00-00
По запросу
17
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
18
Hose, Brake art. 5GH-25874-00-00
По запросу
19
Болт, штуцер art. 90401-10159-00
По запросу
20
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
21
Washer, Lock art. 5GH-25844-00-00
По запросу
22
Hose, Reservoir art. 5GH-25895-00-00
По запросу
23
Clip art. 90467-14057-00
По запросу
24
Clip art. 90467-11044-00
По запросу
25
Wire, Brake 1 art. 5GH-26341-10-00
По запросу
26
Фиксатор Yamaha art. 90240-06076-00
По запросу
27
Washer, Plate art. 90201-06042-00
По запросу
28
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
29
Cable, Control 2 art. 5GH-2637F-11-00
По запросу
30
Protector art. 5GH-27491-00-00
По запросу
31
Bolt, Flange art. 95817-06008-00
По запросу
