модель 2003 года
- Модель Kodiak 400
- Код модели KODIAK 400 2WD (YFM400AR)

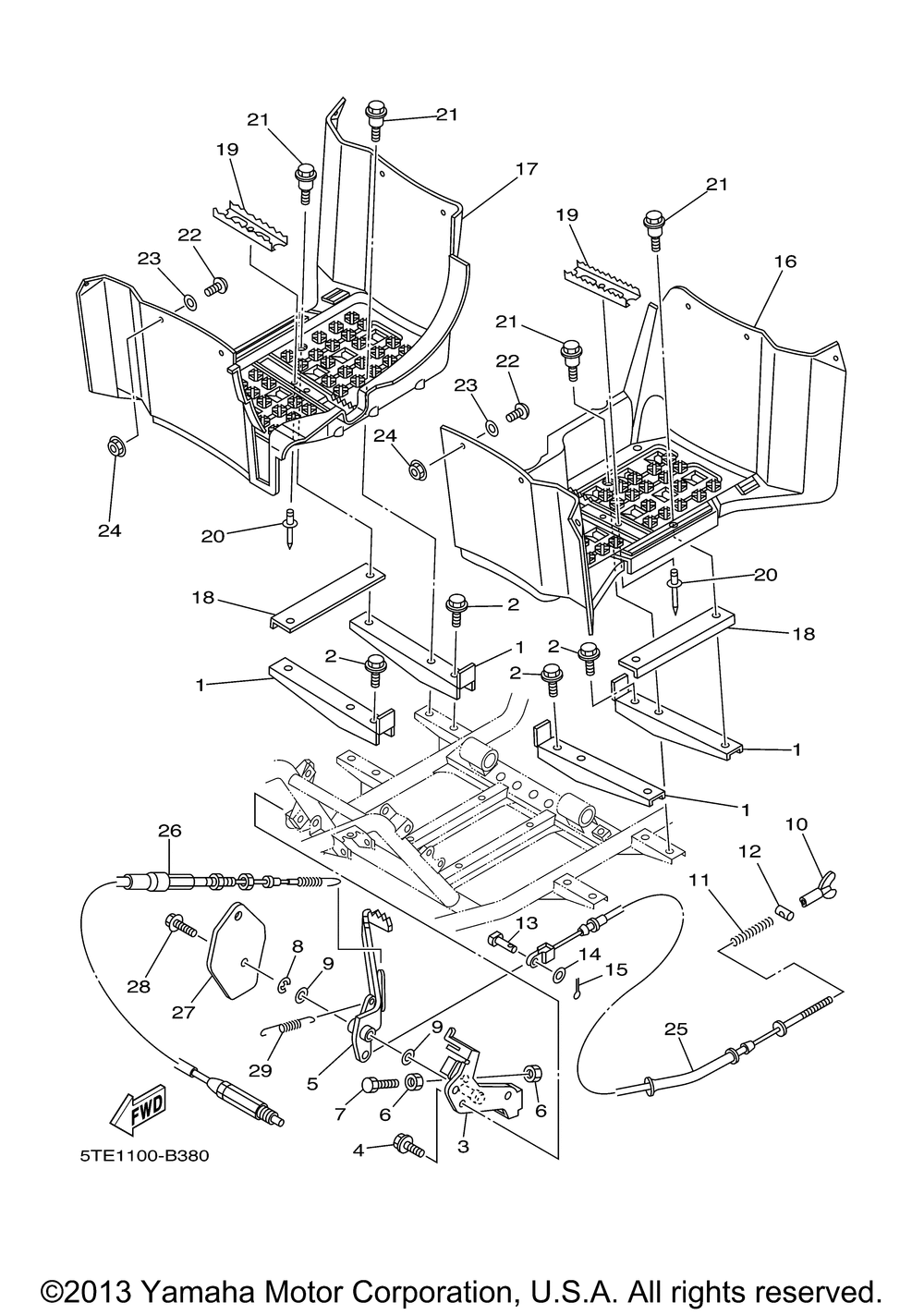

Схема подножки и подставки для KODIAK 400 2WD (YFM400AR)
Схема
Детали
Номер
Наименование детали
Цена
1
BAR, FOOTREST 1(replaces 5ND-F7471-00-00) art. 5ND-F7471-01-00
По запросу
2
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
3
BRACKET, FOOTREST(replaces 5TE-F7412-00-00) art. 5TE-F7412-11-00
По запросу
4
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
5
PEDAL, BRAKE art. 5TE-F7211-00-00
По запросу
6
NUT(JN5) art. 95317-06700-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
CIRCLIP,E-TYPE art. 93430-10015-00
По запросу
9
WASHER,PLATE art. 90201-144J2-00
По запросу
10
NUT,ADJUSTING art. 20E-26343-00-00
По запросу
11
SPRING,COMPRESSION art. 90501-10782-00
По запросу
12
PIN,SPEC'L SHAPE art. 90249-12008-00
По запросу
13
PIN,CLEVIS art. 90240-08124-00
По запросу
14
WASHER,PLATE art. 90201-08083-00
По запросу
15
PIN,COTTER(replaces 91401-20020-00) art. 91490-20025-00
По запросу
16
Подножка левая Yamaha art. 5ND-F7453-01-00
По запросу
17
Подножка правая Yamaha art. 5ND-F7463-01-00
По запросу
18
PLATE 1 art. 5ND-F7445-00-00
По запросу
19
Подножка металлическая Yamaha art. 5UH-F741A-10-00
от 830 ₽
20
RIVET, BLIND(replaces 90267-48830-00) art. 90267-489U9-00
По запросу
21
Болт art. 90109-063F5-00
По запросу
22
Винт Yamaha art. 90149-05299-00
от 578 ₽
23
WASHER,PLATE art. 90201-05029-00
По запросу
24
Гайка Yamaha art. 95707-05300-00
от 473 ₽
25
Трос тормоза Yamaha art. 5TE-26361-00-00
По запросу
26
CABLE, CONTROL 2(replaces 5GH-2637F-00-00) art. 5GH-2637F-11-00
По запросу
27
PROTECTORThis item has been discontinued and may not be available. Contact us for more information. art. 5TE-F7491-00-00
По запросу
28
BOLT, WITH WASHER(replaces 90119-06009-00) art. 97527-06512-00
По запросу
29
SPRING,TENSION art. 90506-12403-00
По запросу
