модель 2004 года
- Модель Grizzly 660
- Код модели GRIZZLY 660 (YFM660FS)

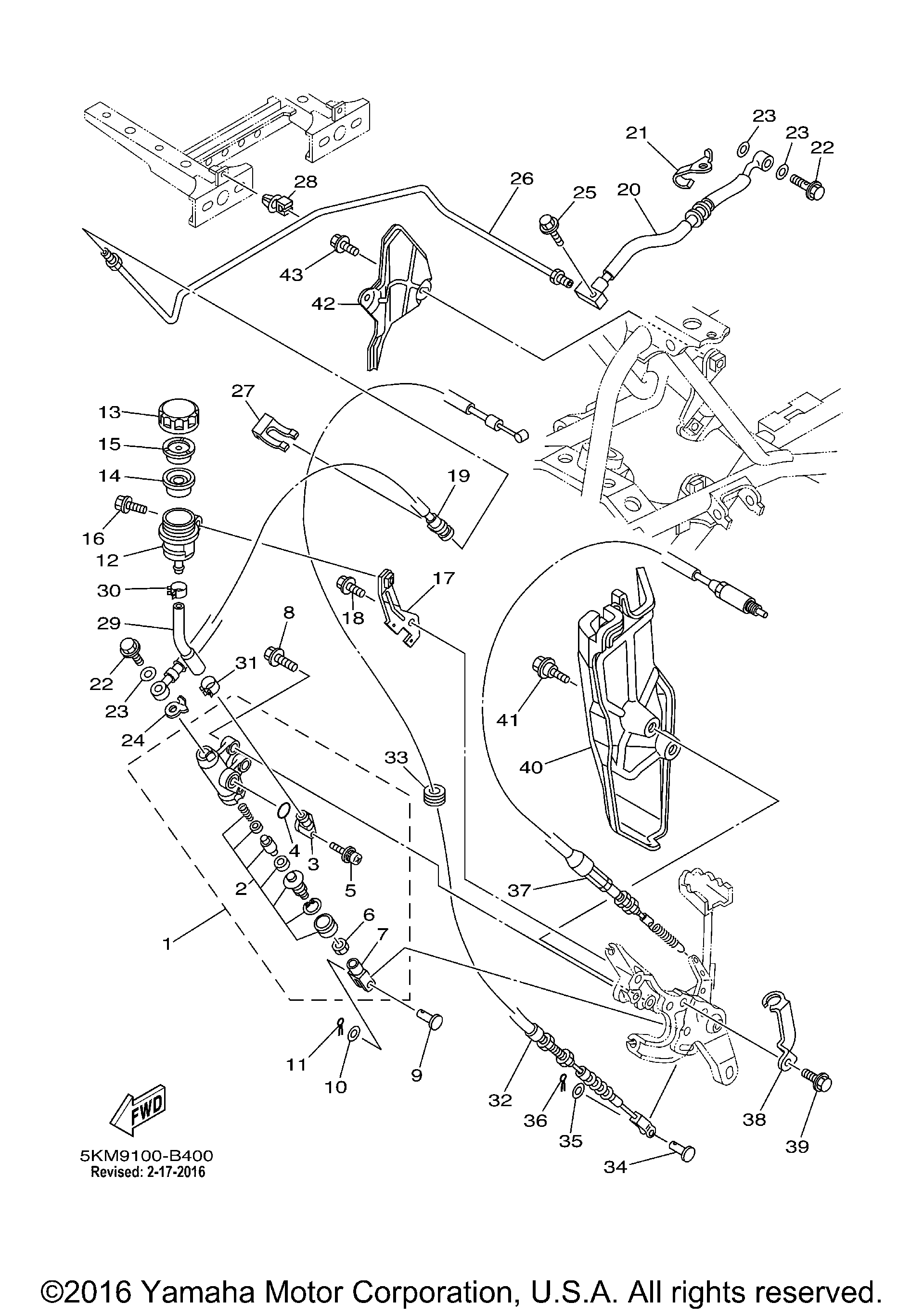

Схема заднего главного цилиндра тормоза для GRIZZLY 660 (YFM660FS)
Схема
Детали
Номер
Наименование детали
Цена
1
Задний тормозной цилиндр Yamaha Grizzly 660 art. 5KM-2583V-00-00
от 24 900 ₽
2
Ремкомплект тормозного цилиндра Yamaha art. 5BE-W0042-00-00
По запросу
3
. JOINT art. 31A-2582A-50-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
5
. SCREW art. 3GM-2589H-00-00
По запросу
6
. .NUT(replaces 4SS-27218-00-00) art. 95317-08700-00
По запросу
7
. .JOINT art. 2YK-27222-00-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08025-00
от 987 ₽
9
Палец Yamaha art. 90240-08013-00
По запросу
10
WASHER, PLATE art. 90201-08083-00
По запросу
11
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
12
TANK, RESERVOIR(replaces 5JJ-25894-00-00) art. 5JJ-25894-01-00
По запросу
13
CAP, RESERVOIR art. 3XP-25852-50-00
По запросу
14
DIAPHRAGM, RESERVOIR art. 2VN-25854-00-00
По запросу
15
BUSH,DIAPHRAGM art. 2VN-25855-00-00
По запросу
16
Болт с фланцем art. 95817-06012-00
По запросу
17
BRACKET, RESERVERThis item has been discontinued and may not be available. Contact us for more information. art. 5KM-2133G-10-00
По запросу
18
BOLT, FLANGE(replaces 95827-06008-00) art. 95817-06008-00
По запросу
19
HOSE, BRAKE(replaces 5KM-25874-00-00) art. 5KM-25874-11-00
По запросу
20
HOSE, BRAKE 4(replaces 5KM-2581J-10-00) art. 5KM-2581J-20-00
По запросу
21
HOLDER, BRAKE HOSE art. 5KM-25886-00-00
По запросу
22
Болт, штуцер art. 90401-10159-00
По запросу
23
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
24
WASHER, LOCK art. 5GH-25844-00-00
По запросу
25
BOLT, FLANGE(replaces 95827-06025-00) art. 95822-06025-00
По запросу
26
PIPE, BRAKE 2(replaces 5KM-25882-00-00) art. 5KM-25882-10-00
По запросу
27
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
28
Зажим тормозной трубки Yamaha art. 5KM-81677-00-00
По запросу
29
HOSE, RESERVOIR art. 5LP-25895-00-00
По запросу
30
CLIP art. 90467-11044-00
По запросу
31
CLIP art. 90467-14057-00
По запросу
32
Трос заднего тормоза Yamaha art. 5KM-26341-00-00
По запросу
33
GROMMET(replaces 90480-18418-00) art. 90480-18495-00
По запросу
34
Фиксатор Yamaha art. 90240-06076-00
По запросу
35
WASHER, PLATE art. 90201-06042-00
По запросу
36
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
37
CABLE, CONTROL 2 art. 5KM-2637F-00-00
По запросу
38
BRACKET, STOP SWITCHThis item has been discontinued and may not be available. Contact us for more information. art. 5KM-21441-00-00
По запросу
39
BOLT, FLANGE(replaces 95827-06008-00) art. 95817-06008-00
По запросу
40
PROTECTORThis item has been discontinued and may not be available. Contact us for more information. art. 5KM-27491-00-00
По запросу
41
Болт art. 90109-063F1-00
По запросу
42
PROTECTOR art. 5KM-2117G-10-00
По запросу
43
BOLT, FLANGE(replaces 95827-06008-00) art. 95817-06008-00
По запросу
