модель 2005 года
- Модель Wolverine 350
- Код модели WOLVERINE (YFM35FXT)

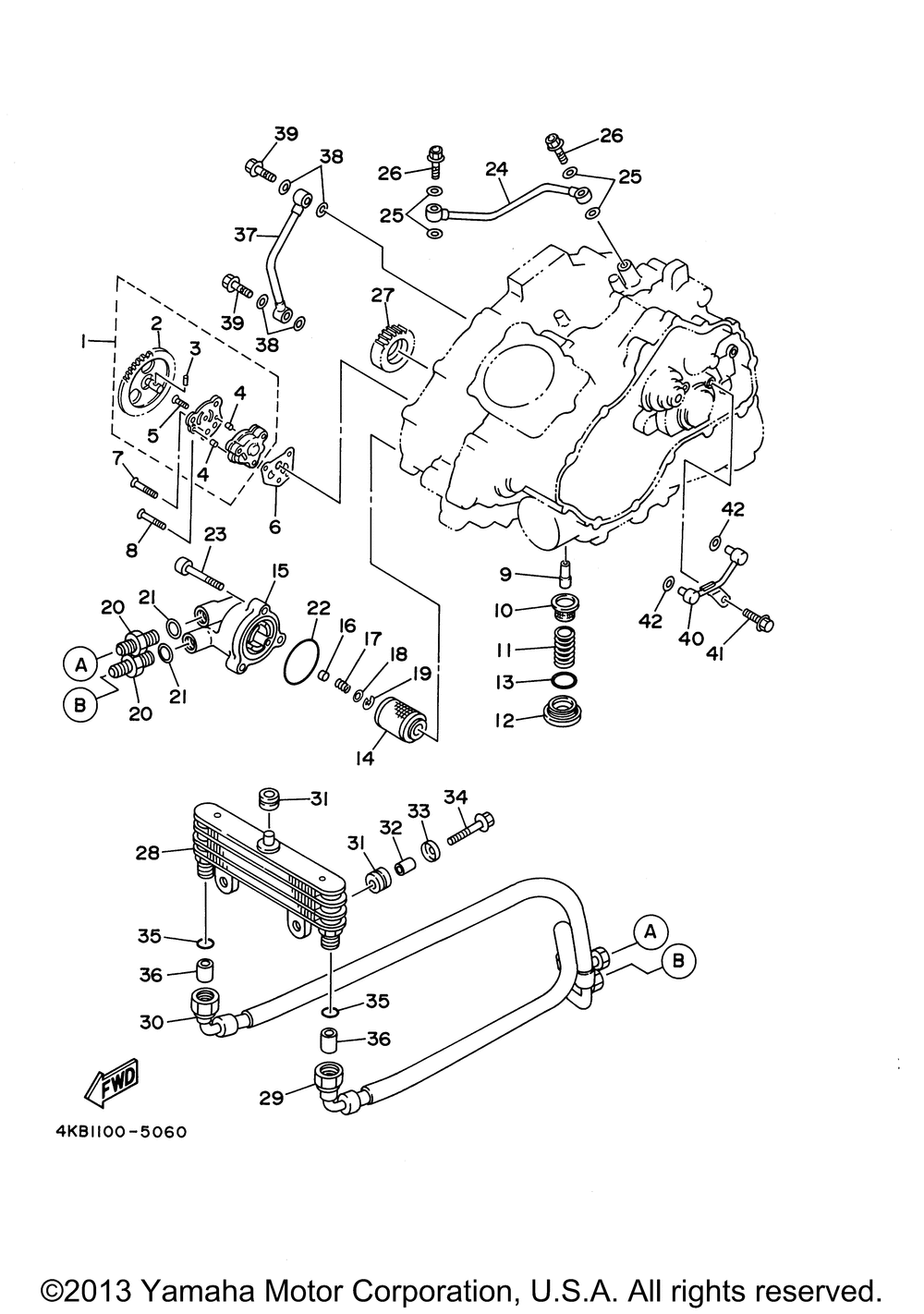

Схема масляного насоса для WOLVERINE (YFM35FXT)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL PUMP ASSY art. 1UY-13300-00-00
По запросу
2
GEAR,PUMP DRIVEN 2 art. 1UY-13326-00-00
По запросу
3
Штифт Yamaha art. 93603-12030-00
от 263 ₽
4
Штифт Yamaha art. 93603-07073-00
от 987 ₽
5
Винт Yamaha art. 90151-06005-00
По запросу
6
GASKET,PUMP COVER art. 3GD-13329-00-00
По запросу
7
SCREW,FLAT HEAD art. 98707-06030-00
По запросу
8
SCREW,FLAT HEAD(replaces 90151-06058-00) art. 98707-06030-00
По запросу
9
PIPE, OIL 1 art. 2XK-13416-00-00
По запросу
10
Фильтр масляный - сетка Yamaha art. 51Y-13411-00-00
По запросу
11
Пружина сливной пробки Yamaha art. 90501-18576-00
По запросу
12
Сливная пробка вариатора Yamaha art. 4HC-15351-00-00
По запросу
13
Кольцо резиновое Yamaha 93210-35520-00 art. 93210-35512-00
По запросу
14
ELEMENT ASSY,OIL CLE art. 1UY-13440-02-00
от 840 ₽
15
COVER,OIL ELEMENT art. 4KB-13447-00-00
По запросу
16
Заглушка масляного насоса Yamaha art. 1YW-13497-00-00
от 788 ₽
17
SPRING,COMPRESSION art. 90501-082E3-00
По запросу
18
Шайба Yamaha art. 92907-06600-00
от 221 ₽
19
CIRCLIP (1YW) art. 93420-13073-00
По запросу
20
JOINT(replaces 51Y-13132-50-00) art. 1S3-13132-00-00
По запросу
21
Шайба медная Yamaha art. 90430-14043-00
от 788 ₽
22
O-RING art. 93210-54452-00
По запросу
23
Болт Yamaha art. 90110-06138-00
По запросу
24
PIPE,DELIVERY 2 art. 4KB-13171-00-00
По запросу
25
GASKET art. 90430-08119-00
от 578 ₽
26
BOLT, UNION(replaces 90401-08038-00) art. 90401-08006-00
По запросу
27
GEAR,PUMP DRIVE art. 4KB-13324-00-00
По запросу
28
OIL COOLER ASSY art. 4KB-13470-00-00
По запросу
29
HOSE,OIL 1 art. 4KB-13464-00-00
По запросу
30
HOSE,OIL 2 art. 4KB-13465-00-00
По запросу
31
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
32
Втулка Yamaha art. 90387-06113-00
По запросу
33
Шайба Yamaha art. 90209-06012-00
от 400 ₽
34
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
35
O-RING art. 93210-12152-00
По запросу
36
Штифт Yamaha art. 93612-16254-00
По запросу
37
PIPE, DELIVERY 1 art. 4KB-13161-01-00
По запросу
38
GASKET art. 90430-08119-00
от 578 ₽
39
Болт Yamaha , 90401-08117-00 art. 90401-08004-00
По запросу
40
PIPE,DELIVERY 3 art. 4KB-13181-00-00
По запросу
41
Болт с фланцем art. 95027-06012-00
По запросу
42
O-RING art. 93210-06632-00
По запросу
