модель 2007 года
- Модель Grizzly 350 IRS
- Код модели GRIZZLY 350 IRS YFM35FGIW

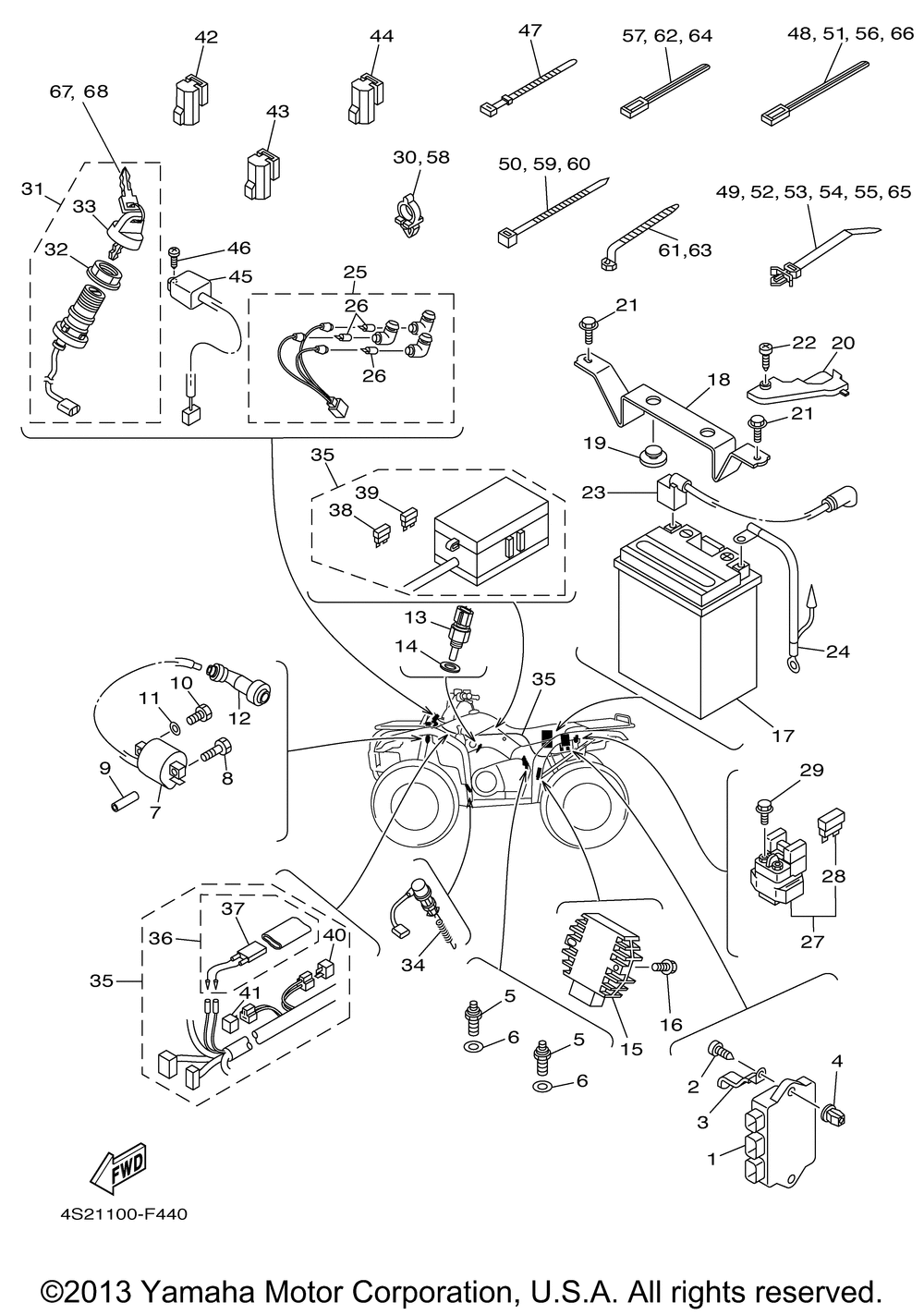

Схема электрооборудования 1 для GRIZZLY 350 IRS YFM35FGIW
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY(replaces 4S2-85540-00-00) art. 4S2-85540-01-00
По запросу
2
SCREW, TAPPING art. 97707-60420-00
По запросу
3
CLAMP art. 90462-06016-00
По запросу
4
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
IGNITION COIL ASSY(replaces 5KM-82310-00-00) art. 5KM-82310-02-00
По запросу
8
Болт art. 90109-06723-00
По запросу
9
SPACER art. 5UH-H1318-00-00
По запросу
10
Болт art. 97017-06020-00
По запросу
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
PLUG CAP ASY(replaces 1UY-82370-20-00) art. 3NS-82370-00-00
По запросу
13
THERMO UNIT art. 4GB-83591-10-00
По запросу
14
WASHER,PLATE art. 90201-12172-00
По запросу
15
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
16
BOLT, FLANGE art. 90105-06833-00
По запросу
17
YTX14AHBS YUASA BAT(replaces 5TE-H2100-00-00) art. YTX-14AHB-S0-00
По запросу
18
BRACKET, BATTERY art. 5TE-H2128-01-00
По запросу
19
Подушка аккумулятора art. 371-82121-00-00
По запросу
20
COVER, LEAD WIRE art. 5ND-H2119-00-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
22
Винт резьбовой art. 97707-60016-00
По запросу
23
WIRE, PLUS LEAD art. 5TE-H2115-00-00
По запросу
24
WIRE, MINUS LEAD art. 5UH-H2116-00-00
По запросу
25
PILOT LIGHT ASSY art. 4S1-83530-00-00
По запросу
26
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
27
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
28
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
29
Болт Yamaha art. 95022-06008-00
от 168 ₽
30
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
31
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
32
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
33
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
34
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
35
WIRE HARNESS ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 4S2-82590-00-00
По запросу
36
CIRCUIT BREAKER ASSY art. 3D5-82180-00-00
По запросу
37
THERMO SWITCH ASSY art. 3D5-82560-00-00
По запросу
38
Предохранитель 15А art. 67F-82151-50-00
По запросу
39
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
40
Диод электрический art. 3WP-81980-00-00
По запросу
41
Диод Yamaha art. 4WA-81980-00-00
По запросу
42
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
43
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
44
RELAY ASSY art. 1UY-81950-92-00
По запросу
45
MOTOR CONTROL UNIT art. 4SH-86510-10-00
По запросу
46
BOLT,SOCKET art. 98907-06016-00
По запросу
47
CLAMP art. 90464-51800-00
По запросу
48
CLAMP art. 90464-40825-00
По запросу
49
CLAMP art. 90464-25800-00
По запросу
50
CLAMP art. 90464-31827-00
По запросу
51
CLAMP art. 90464-40825-00
По запросу
52
CLAMP art. 90464-25800-00
По запросу
53
CLAMP art. 90464-25800-00
По запросу
54
CLAMP art. 90464-25800-00
По запросу
55
CLAMP art. 90464-25800-00
По запросу
56
CLAMP art. 90464-40825-00
По запросу
57
CLAMP art. 90464-48800-00
По запросу
58
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
59
CLAMP art. 90464-31827-00
По запросу
60
CLAMP art. 90464-31827-00
По запросу
61
CLAMP art. 90464-12830-00
По запросу
62
CLAMP art. 90464-48800-00
По запросу
63
CLAMP art. 90464-12830-00
По запросу
64
CLAMP art. 90464-48800-00
По запросу
65
CLAMP art. 90464-25800-00
По запросу
66
CLAMP art. 90464-40825-00
По запросу
67
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
68
KEY BLANK (B-TYPE) art. 90890-56002-00
По запросу
