модель 2007 года
- Модель Grizzly 450
- Код модели GRIZZLY 450 HUNTER (YFM45FGHW)

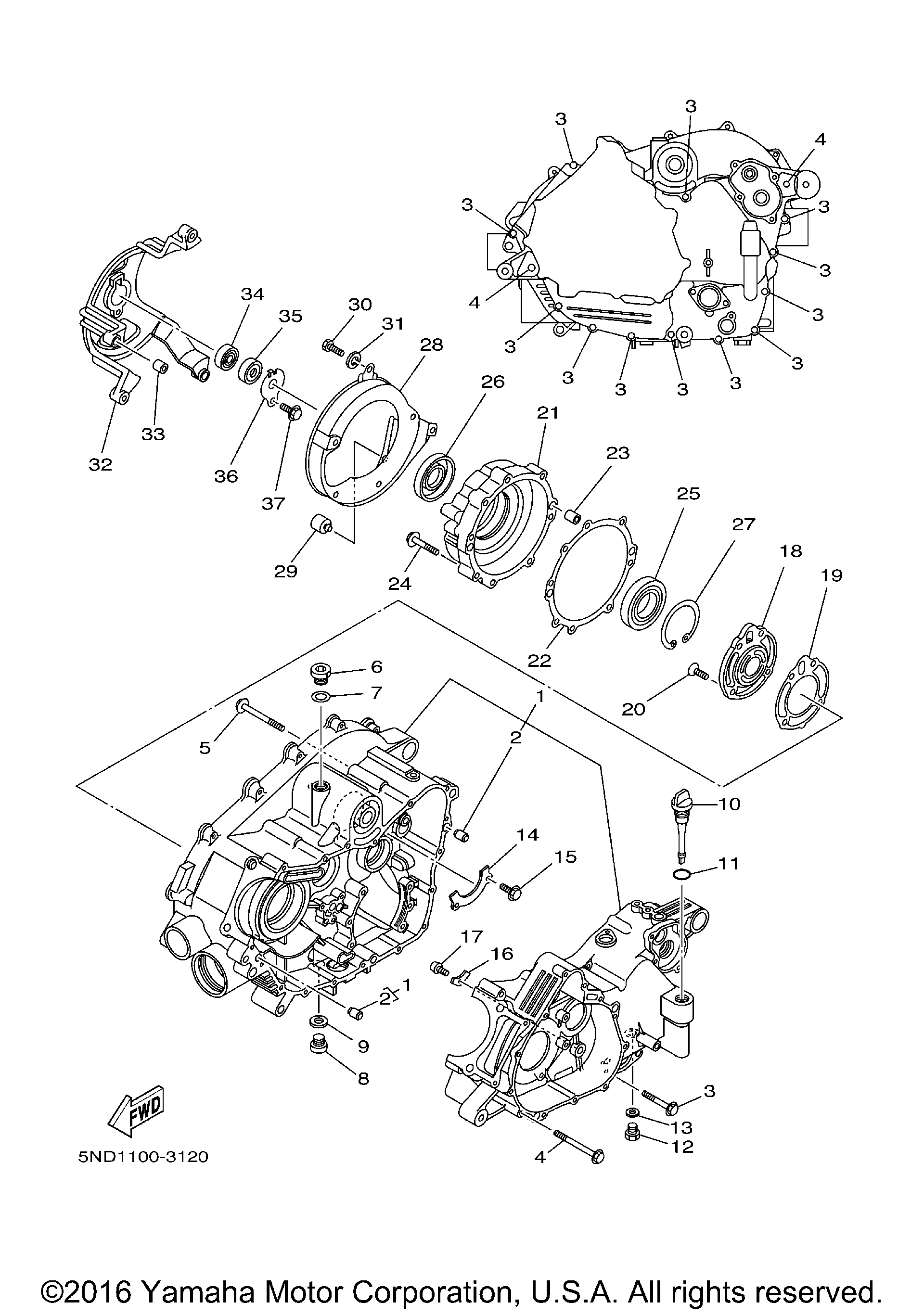

Схема картера для GRIZZLY 450 HUNTER (YFM45FGHW)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSY art. 1P1-15100-03-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
Болт с фланцем art. 95027-06040-00
По запросу
4
BOLT, FLANGE art. 95027-06065-00
По запросу
5
BOLT, FLANGE art. 95027-06065-00
По запросу
6
Заглушка резьбовая art. 90340-18101-00
По запросу
7
GASKET art. 90430-18130-00
По запросу
8
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
9
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
10
PLUG, OIL LEVEL art. 5GH-15362-00-00
По запросу
11
O-RING art. 93210-19026-00
По запросу
12
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
13
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
14
PLATE, BEARING COVER art. 5GH-15388-00-00
По запросу
15
Болт с фланцем art. 95817-06012-00
По запросу
16
PLATE, BEARING COVER(replaces 2K7-15383-00-00) art. 4XM-15383-00-00
По запросу
17
SCREW, COUNTERSUNK art. 90151-06014-00
По запросу
18
COVER, AIR CLEANER art. 5GH-15414-00-00
По запросу
19
GASKET 1 art. 5GH-15454-00-00
По запросу
20
SCREW, FLAT HEAD art. 98707-06020-00
По запросу
21
HOUSING, BEARING 1 art. 5GH-15163-00-00
По запросу
22
Прокладка сцепления Yamaha art. 5GH-15463-00-00
По запросу
23
Палец Yamaha art. 99530-10114-00
По запросу
24
Болт с фланцем art. 95027-06040-00
По запросу
25
Подшипник вариатора Yamaha art. 93316-01003-00
от 690 ₽
26
Сальник Yamaha art. 93102-32483-00
По запросу
27
Стопорное кольцо Yamaha art. 93420-80066-00
от 1 187 ₽
28
COVER art. 5GH-15333-00-00
По запросу
29
DAMPER 5 art. 5GH-15338-00-00
По запросу
30
Болт art. 97017-06016-00
По запросу
31
Шайба Yamaha art. 92907-06600-00
от 221 ₽
32
HOUSING, BEARING art. 5GH-15442-01-00
По запросу
33
PIN, DOWEL art. 91810-20001-00
По запросу
34
Подшипник Yamaha art. 93306-20117-00
от 4 190 ₽
35
Сальник вала вариатора Yamaha art. 93101-12168-00
от 830 ₽
36
Крышка подшипника Yamaha art. 4WV-15381-00-00
По запросу
37
Болт с фланцем art. 95027-06012-00
По запросу
