модель 2007 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 HUNTER (YFM7FGPHW)

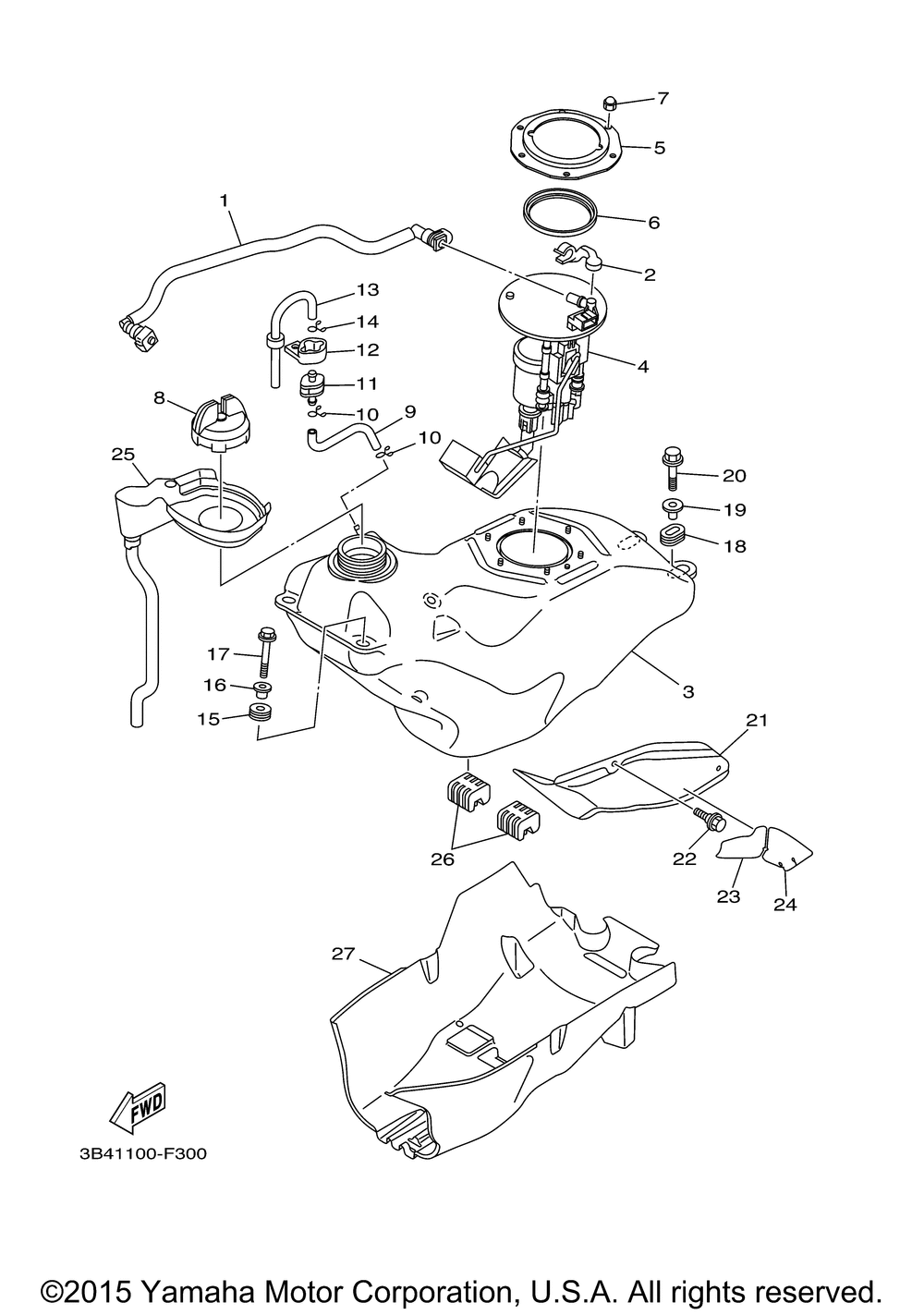

Схема топливного бака для GRIZZLY 700 HUNTER (YFM7FGPHW)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, FUEL 1(replaces 3B4-13971-00-00) art. 3B4-13971-11-00
По запросу
2
Зажим Yamaha art. 90464-14004-00
По запросу
3
FUEL TANK COMP.This item has been discontinued and may not be available. Contact us for more information. art. 3B4-24110-00-00
По запросу
4
Бензонасос Yamaha art. 3B4-13907-13-00
По запросу
5
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
6
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
7
NUT(4MY) art. 95307-06800-00
По запросу
8
Крышка бензобака Yamaha art. 3B4-24610-10-00
от 9 377 ₽
9
PIPE 2 art. 3B4-24312-00-00
По запросу
10
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
11
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
12
Зажим Yamaha art. 3B4-24398-00-00
от 1 090 ₽
13
PIPE 3 art. 3B4-24313-00-00
По запросу
14
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
15
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
16
Втулка Yamaha art. 90387-066J1-00
По запросу
17
Болт Yamaha art. 95817-06030-00
от 525 ₽
18
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
19
Втулка Yamaha art. 90387-075H4-00
от 1 090 ₽
20
Болт Yamaha art. 95817-06030-00
от 525 ₽
21
COVER, SIDE 1 art. 3B4-24129-00-00
По запросу
22
Болт art. 90109-063F1-00
По запросу
23
DAMPER, PLATE 2(replaces 3B4-2414J-00-00) art. 1HP-F414J-00-00
По запросу
24
DAMPER, PLATE 3(replaces 3B4-2414K-00-00) art. 1HP-F414K-00-00
По запросу
25
COVER, FILLER COMP. art. 3B4-2414F-00-00
По запросу
26
DAMPER, LOCATING 1 art. 3B4-24181-00-00
По запросу
27
PROTECTOR, FUEL TANK(replaces 3B4-24141-00-00) art. 3B4-24141-01-00
По запросу
