модель 2008 года
- Модель Grizzly 660
- Код модели GRIZZLY 660 HUNTER (YFM66FGHX)

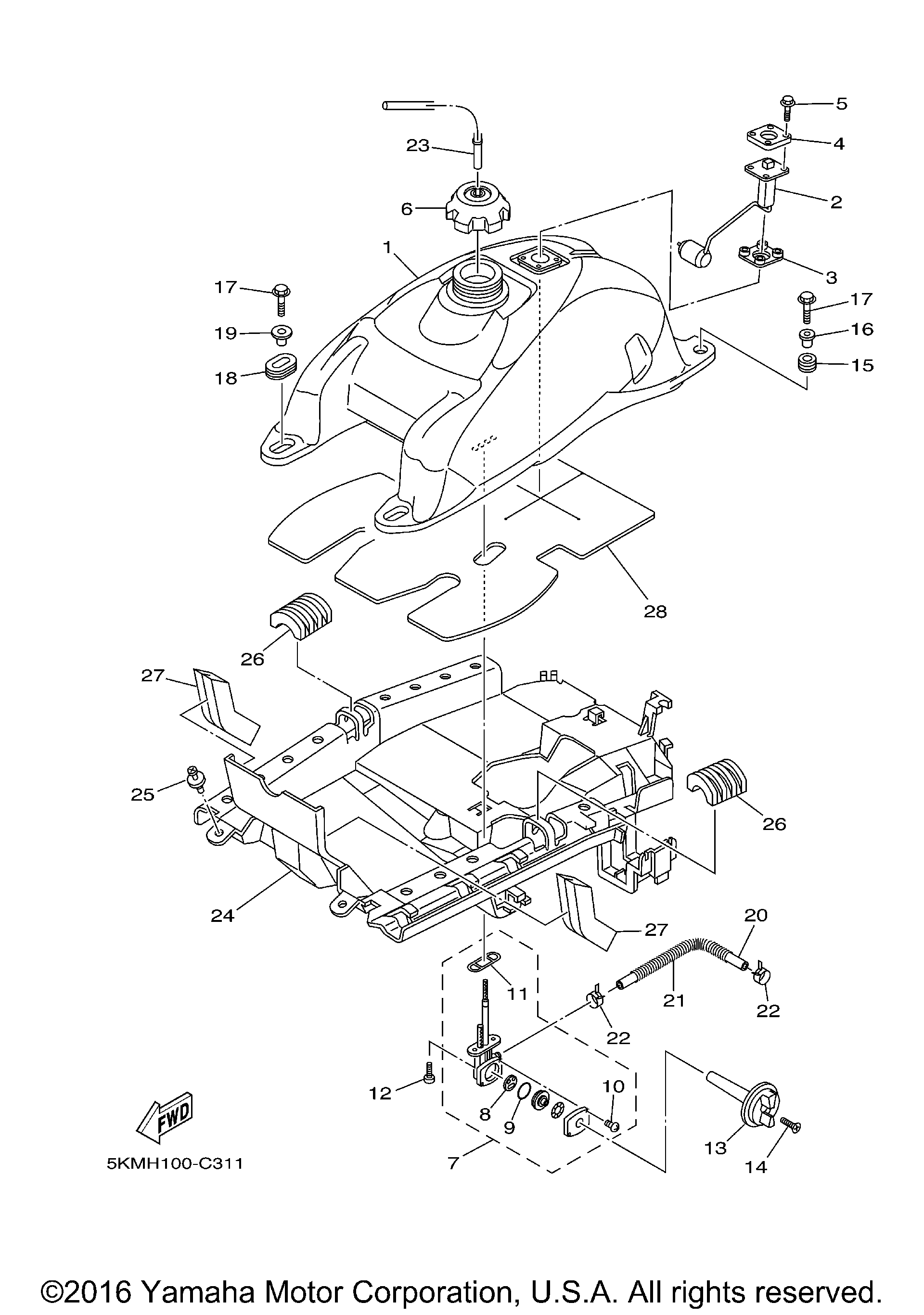

Схема топливного бака для GRIZZLY 660 HUNTER (YFM66FGHX)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP.This item has been discontinued and may not be available. Contact us for more information. art. 5KM-24110-10-00
По запросу
2
Датчик уровня топлива Yamaha art. 5KM-85752-00-00
По запросу
3
GASKET, SENDER UNIT art. 4US-85753-00-00
По запросу
4
RETAINER art. 2JG-85757-00-00
По запросу
5
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
6
Крышка бензобака Yamaha art. 5ND-24610-00-00
от 6 426 ₽
7
Топливный кран Yamaha art. 5KM-24500-10-00
По запросу
8
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
9
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
10
. .SCREW, PAN HEAD art. 98507-03014-00
По запросу
11
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
12
SCREW art. 90149-06011-00
По запросу
13
Ручка топливного крана Yamaha art. 1NS-F4524-00-00
от 987 ₽
14
SCREW, FLAT HEAD art. 98707-04018-00
По запросу
15
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
16
Втулка Yamaha art. 90387-066J1-00
По запросу
17
Болт Yamaha art. 95817-06030-00
от 525 ₽
18
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
19
Втулка Yamaha art. 90387-075H4-00
от 1 090 ₽
20
PIPE, FUEL 1This item has been discontinued and may not be available. Contact us for more information. art. 5KM-24311-20-00
По запросу
21
PROTECTOR, PIPE art. 5KM-24327-02-00
По запросу
22
CLIP(replaces 90467-12053-00) art. 90467-11044-00
По запросу
23
HOSE (L430) art. 90445-09023-00
По запросу
24
DAMPER, PLATE 1This item has been discontinued and may not be available. Contact us for more information. art. 5KM-2414H-00-00
По запросу
25
Заклепка Yamaha art. 90269-07076-00
По запросу
26
DAMPER, LOCATING 1This item has been discontinued and may not be available. Contact us for more information. art. 5KM-24181-00-00
По запросу
27
DAMPER, LOCATING 2This item has been discontinued and may not be available. Contact us for more information. art. 5KM-24182-00-00
По запросу
28
INSULATOR, FUEL TANK 1(replaces 5KM-2416F-00-00) art. 5KM-2416F-01-00
По запросу
