модель 2012 года
- Модель Grizzly 450
- Код модели GRIZZLY 450 4WD HUNT (YFM45FGHB)

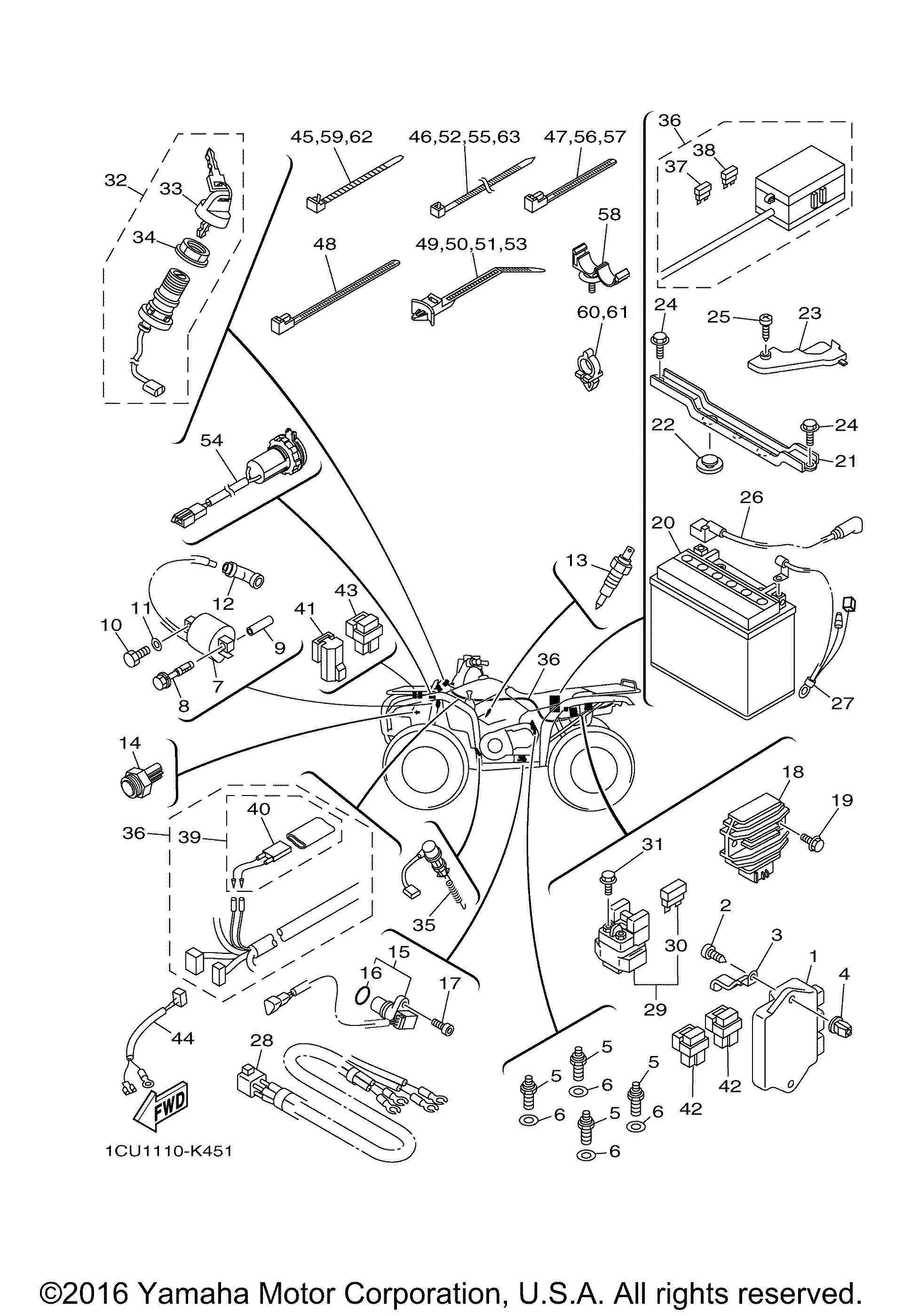

Схема электрооборудования 1 для GRIZZLY 450 4WD HUNT (YFM45FGHB)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 17S-85540-00-00
По запросу
2
SCREW, TAPPING art. 97702-60420-00
По запросу
3
CLAMP art. 90462-06016-00
По запросу
4
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
IGNITION COIL ASSY(replaces 3KJ-82310-10-00) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
8
BOLT art. 90109-06865-00
По запросу
9
SPACER art. 5UH-H1318-00-00
По запросу
10
Болт art. 97017-06020-00
По запросу
11
Шайба Yamaha art. 92990-06600-00
от 420 ₽
12
PLUG CAP ASY(replaces 1UY-82370-20-00) art. 3NS-82370-00-00
По запросу
13
Датчик температуры Yamaha art. 5KM-82560-00-00
По запросу
14
THERMO SWITCH ASSY art. 5ND-82560-10-00
По запросу
15
SENSOR, SPEED(replaces 3C2-83755-10-00) art. 3C2-83755-11-00
По запросу
16
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
17
Болт Yamaha art. 91317-06016-00
По запросу
18
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
19
BOLT, FLANGE art. 90105-06833-00
По запросу
20
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
21
BRACKET, BATTERY(replaces 5ND-H2128-01-00) art. 5ND-H2128-02-00
По запросу
22
Подушка аккумулятора art. 371-82121-00-00
По запросу
23
COVER, LEAD WIRE art. 5ND-H2119-00-00
По запросу
24
BOLT, FLANGE (SELF T art. 90105-06832-00
По запросу
25
SCREW, TAPPING art. 97702-60016-00
По запросу
26
WIRE, PLUS LEAD art. 5ND-H2115-00-00
По запросу
27
WIRE, MINUS LEAD art. 5ND-H2116-00-00
По запросу
28
WIRE, LEAD art. 5ND-82541-01-00
По запросу
29
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
30
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
31
Болт Yamaha art. 95022-06008-00
от 168 ₽
32
MAIN SWITCH ASSY(replaces 5ND-82510-00-00) art. 5ND-82510-01-00
По запросу
33
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
34
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
35
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
36
WIRE HARNESS ASSY art. 1CU-82590-00-00
По запросу
37
Предохранитель 15А art. 67F-82151-50-00
По запросу
38
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
39
CIRCUIT BREAKER ASSY art. 5ND-82180-00-00
По запросу
40
THERMO SWITCH ASSY art. 5ND-82560-00-00
По запросу
41
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
42
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
43
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
44
Подводящий провод art. 5KM-82509-10-00
По запросу
45
CLAMP art. 90464-51800-00
По запросу
46
CLAMP art. 90464-48800-00
По запросу
47
CLAMP art. 90464-31827-00
По запросу
48
CLAMP art. 90464-40825-00
По запросу
49
CLAMP art. 90464-38800-00
По запросу
50
CLAMP art. 90464-38800-00
По запросу
51
CLAMP art. 90464-38800-00
По запросу
52
CLAMP art. 90464-48800-00
По запросу
53
CLAMP art. 90464-38800-00
По запросу
54
Прикуриватель Yamaha art. 1HP-H254B-10-00
По запросу
55
CLAMP art. 90464-48800-00
По запросу
56
CLAMP art. 90464-31827-00
По запросу
57
CLAMP art. 90464-31827-00
По запросу
58
CLAMP art. 90464-12830-00
По запросу
59
CLAMP art. 90464-51800-00
По запросу
60
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
61
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
62
CLAMP art. 90464-51800-00
По запросу
63
CLAMP art. 90464-48800-00
По запросу
