модель 2013 года
- Модель Grizzly 350
- Код модели GRIZZLY 350 4WD HUNTER (YFM35FGHD)

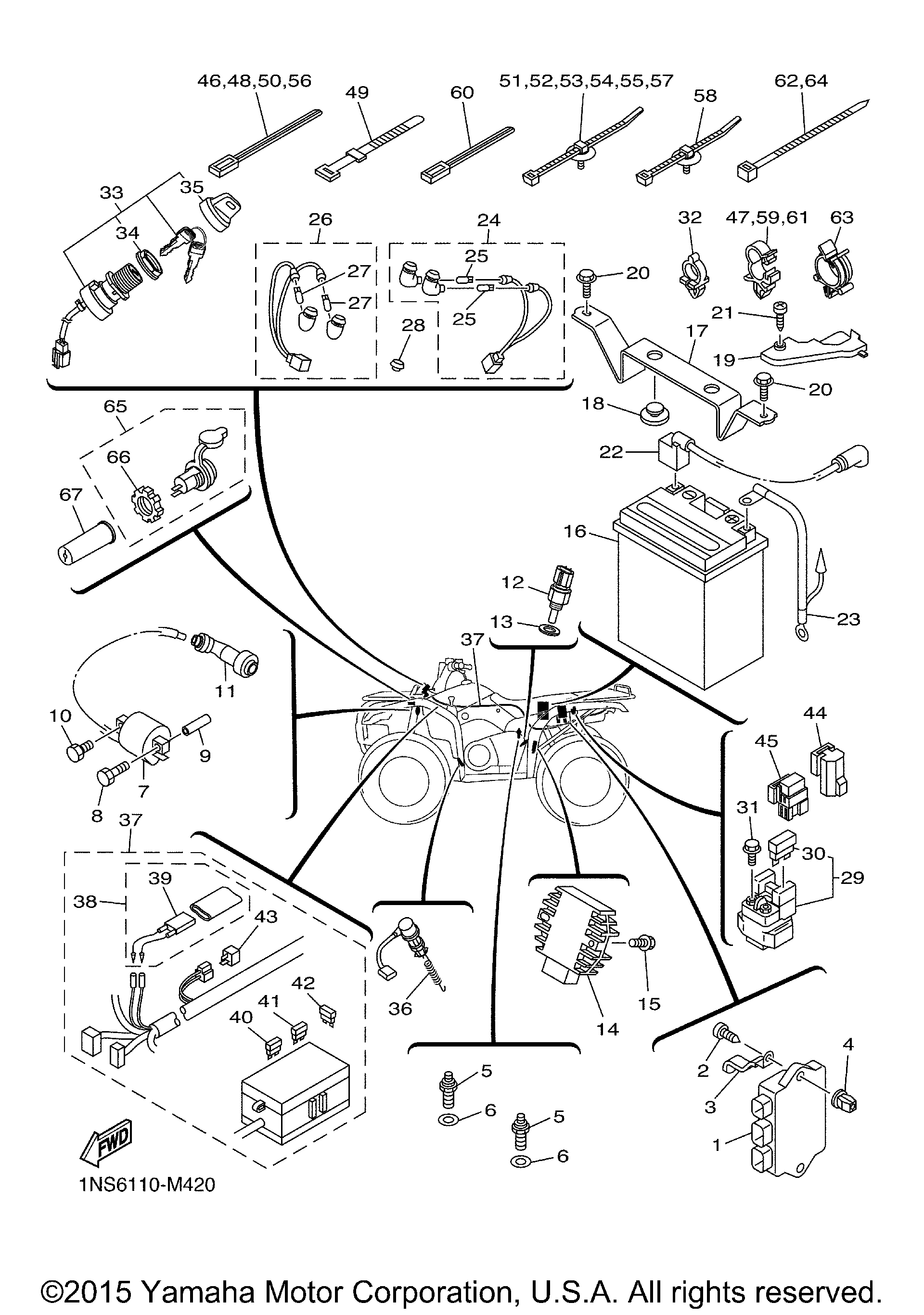

Схема электрооборудования 1 для GRIZZLY 350 4WD HUNTER (YFM35FGHD)
Схема
Детали
Номер
Наименование детали
Цена
1
Блок управления двигателем Yamaha art. 5UH-85540-00-00
По запросу
2
SCREW, TAPPING art. 97702-60420-00
По запросу
3
CLAMP art. 90462-06016-00
По запросу
4
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
IGNITION COIL ASSY(replaces 5KM-82310-00-00) art. 5KM-82310-02-00
По запросу
8
BOLT art. 90109-06865-00
По запросу
9
SPACER art. 5UH-H1318-00-00
По запросу
10
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
11
PLUG CAP ASSY art. 3NS-82370-00-00
По запросу
12
THERMO UNIT art. 4GB-83591-10-00
По запросу
13
WASHER, PLATE art. 90201-12172-00
По запросу
14
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
15
BOLT, FLANGE art. 90105-06833-00
По запросу
16
BATTERY ASSY(YUASA YTX14AH)(replaces 5TE-H2100-00-00) art. YTX-14AHB-S0-00
По запросу
17
BRACKET, BATTERY art. 5TE-H2128-01-00
По запросу
18
Подушка аккумулятора art. 371-82121-00-00
По запросу
19
COVER, LEAD WIRE art. 5ND-H2119-00-00
По запросу
20
BOLT, FLANGE art. 90105-06831-00
По запросу
21
SCREW, TAPPING art. 97702-60016-00
По запросу
22
WIRE, PLUS LEAD art. 5TE-H2115-00-00
По запросу
23
WIRE, MINUS LEAD art. 5UH-H2116-00-00
По запросу
24
PILOT LIGHT ASSY art. 5TE-83530-00-00
По запросу
25
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
26
PILOT LIGHT ASSY art. 5UH-83530-00-00
По запросу
27
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
28
PLUG - AP art. 90338-14827-00
По запросу
29
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
30
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
31
Болт Yamaha art. 95022-06008-00
от 168 ₽
32
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
33
Замок зажигания ( 2 провода) Yamaha art. 5KM-82510-01-00
от 890 ₽
Аналог
1 370 ₽
Требуется 1 шт.
Подписаться
Аналог
890 ₽
Требуется 1 шт.
33
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
34
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
35
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
36
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
37
WIRE HARNESS ASSY art. 1NS-82590-00-00
По запросу
37
WIRE HARNESS ASSY - AP art. 1NS-82590-10-00
По запросу
38
. .CIRCUIT BREAKER ASSY art. 3D5-82180-00-00
По запросу
39
. . ..THERMO SWITCH ASSY art. 3D5-82560-00-00
По запросу
40
Предохранитель 15А art. 67F-82151-50-00
По запросу
41
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
42
Предохранитель 3А art. 67F-82151-30-00
По запросу
43
Диод электрический art. 3WP-81980-00-00
По запросу
44
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
45
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
46
CLAMP art. 90464-40825-00
По запросу
47
CLAMP - d: 12mm art. 90464-12830-00
По запросу
48
CLAMP art. 90464-40825-00
По запросу
49
Зажим пластиковый art. 437-83936-01-00
По запросу
50
CLAMP art. 90464-40825-00
По запросу
51
CLAMP art. 5B4-F1338-00-00
По запросу
52
CLAMP art. 5B4-F1338-00-00
По запросу
53
CLAMP art. 5B4-F1338-00-00
По запросу
54
CLAMP art. 5B4-F1338-00-00
По запросу
55
CLAMP art. 5B4-F1338-00-00
По запросу
56
CLAMP art. 90464-40825-00
По запросу
57
CLAMP art. 5B4-F1338-00-00
По запросу
58
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
59
CLAMP - d: 12mm art. 90464-12830-00
По запросу
60
CLAMP - 122X4.80 art. 90464-31827-00
По запросу
61
CLAMP - d: 12mm art. 90464-12830-00
По запросу
62
CLAMP art. 90464-48800-00
По запросу
63
CLAMP art. 90464-25826-00
По запросу
64
CLAMP art. 90464-48800-00
По запросу
65
TERMINAL ASSY - AP art. 5FU-H1920-10-00
По запросу
66
. .NUT art. 5FU-H191B-10-00
По запросу
67
COVER, CONNECTER - AP art. 5FU-H2599-01-00
По запросу
