модель 2013 года
- Модель Grizzly 450
- Код модели GRIZZLY 450 EPS 4WD (YFM45FGPHD)

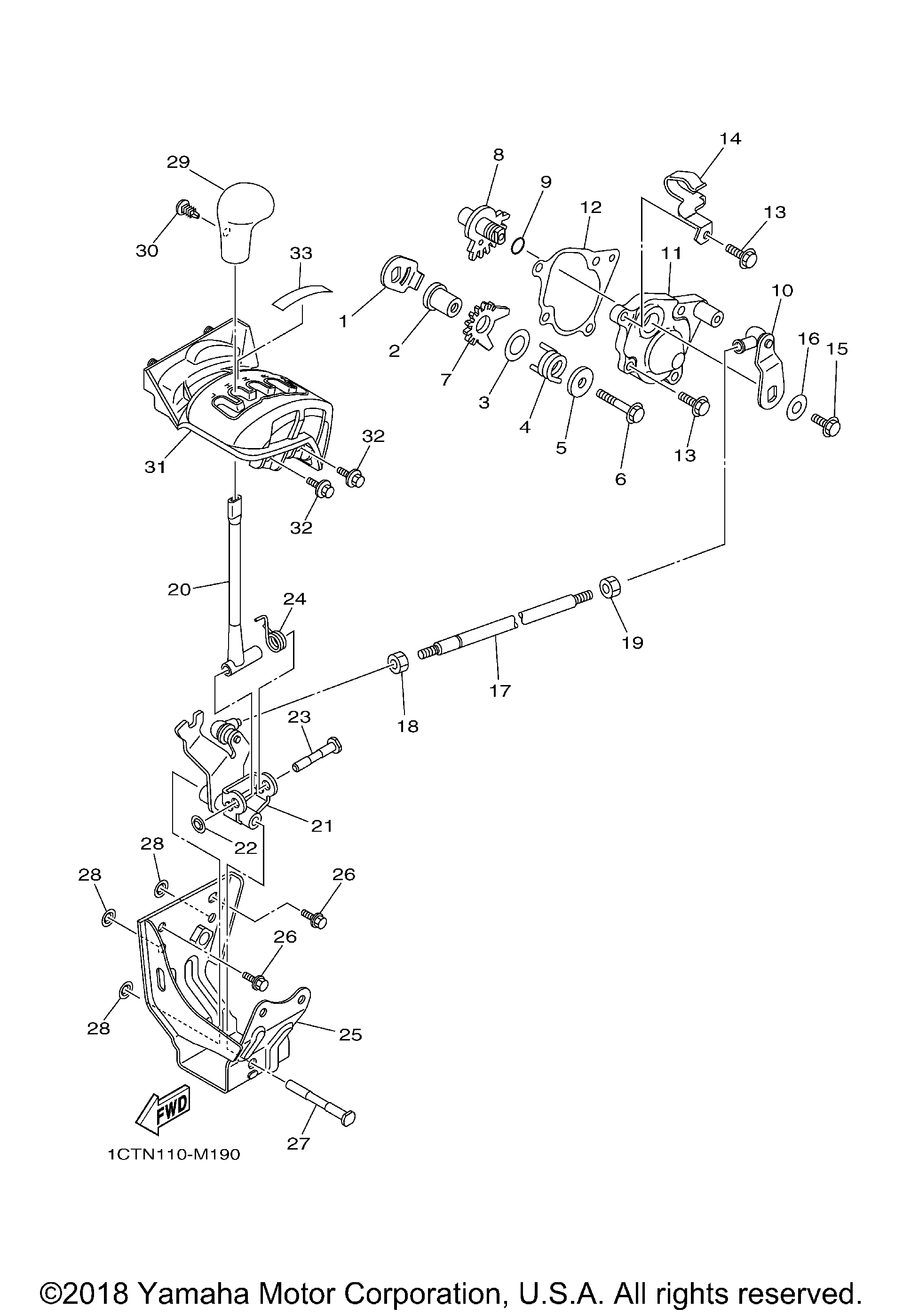

Схема вала переключения передач для GRIZZLY 450 EPS 4WD (YFM45FGPHD)
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER art. 4SH-18198-00-00
По запросу
2
COLLAR art. 90387-0613B-00
По запросу
3
WASHER, PLATE(replaces 90201-132G5-00) art. 90201-13013-00
По запросу
4
SPRING, TORSION art. 90508-35764-00
По запросу
5
Шайба Yamaha art. 90201-06036-00
По запросу
6
BOLT, FLANGE art. 95812-06035-00
По запросу
7
Вал КПП Yamaha art. 5KM-18191-00-00
По запросу
8
SHAFT art. 5GH-18197-00-00
По запросу
9
.O-RING art. 93210-11073-00
По запросу
10
SHIFT GUIDE COMP. art. 5GH-18104-00-00
По запросу
11
COVER, SHIFT SHAFT art. 5GH-18129-01-00
По запросу
12
GASKET art. 5GH-18146-00-00
По запросу
13
BOLT art. 97080-06020-00
По запросу
14
CLAMP art. 90465-08336-00
По запросу
15
Болт Yamaha art. 90105-06175-00
По запросу
16
Шайба Yamaha art. 90201-06036-00
По запросу
17
ROD, SHIFT art. 5GH-18115-01-00
По запросу
18
NUT art. 90170-08358-00
По запросу
19
NUT, HEXAGON(replaces 95302-08700-00) art. 95380-08700-00
По запросу
20
LEVER COMP. 1 art. 1CT-E8190-00-00
По запросу
21
ARM, SHIFT 2 art. 1CT-E8169-00-00
По запросу
22
NUT, SPRING art. 90183-080A1-00
По запросу
23
SHAFT, SHIFT art. 3B4-18125-00-00
По запросу
24
SPRING, RETURN art. 3B4-18196-01-00
По запросу
25
SHIFTER BRKT. ASSY art. 1CT-E8380-00-00
По запросу
26
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
27
SHAFT, SHIFT 2 art. 1CT-E8155-00-00
По запросу
28
NUT, SPRING art. 90183-080A1-00
По запросу
29
Ручка переключения КПП Yamaha art. 28P-18174-00-00
от 2 457 ₽
30
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
31
GUIDE, SHIFT art. 1CT-E8172-00-00
По запросу
32
Болт Yamaha art. 90109-06172-00
По запросу
33
DAMPER art. 1CT-E6782-00-00
По запросу
