модель 2015 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 EPS HUNTER (YFM700PHFH)

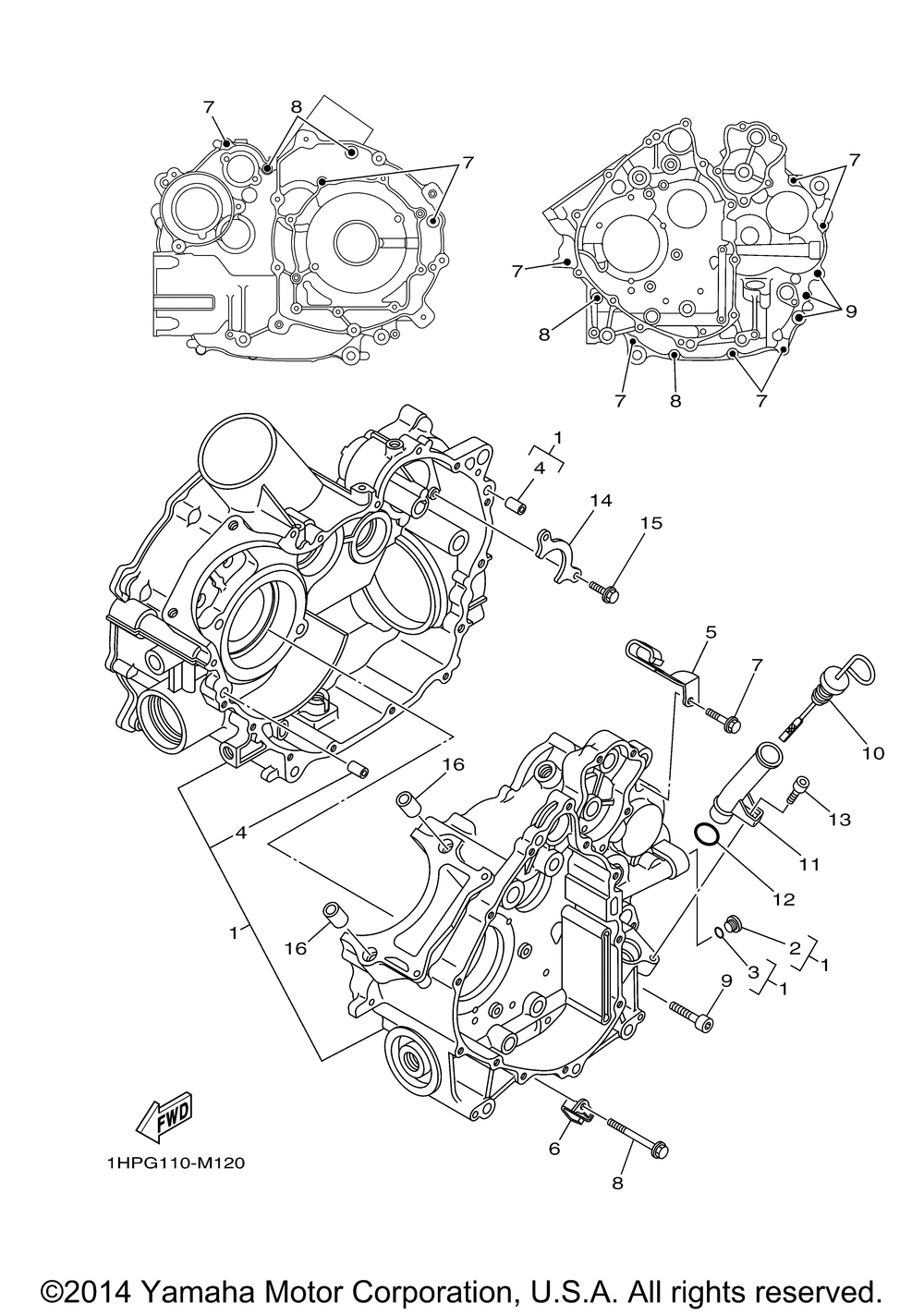

Схема картера для GRIZZLY 700 EPS HUNTER (YFM700PHFH)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер двигателя Yamaha art. 3B4-15100-27-00
По запросу
2
PLUG art. 36Y-15189-00-00
от 1 901 ₽
3
O-RING art. 93210-16325-00
По запросу
4
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
5
Зажим Yamaha art. 90462-16003-00
По запросу
6
Зажим Yamaha art. 90462-08049-00
По запросу
7
Болт Yamaha art. 95022-06030-00
от 221 ₽
8
BOLT, FLANGE art. 95022-06060-00
По запросу
9
(replaces 91312-08040-00) art. 91314-08040-00
По запросу
10
Масляный щуп Yamaha art. 3B4-15362-01-00
По запросу
11
PIPE, OIL art. 3B4-15112-02-00
По запросу
12
Кольцо резиновое Yamaha art. 93210-21631-00
По запросу
13
Болт Yamaha art. 91317-06012-00
По запросу
14
Пластина картера Yamaha art. 3B4-15388-00-00
По запросу
15
Болт Yamaha art. 95022-06020-00
По запросу
16
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
