модель 2016 года
- Модель Kodiak 700
- Код модели KODIAK 700 4WD HUNTER (YFM70KDHGH)

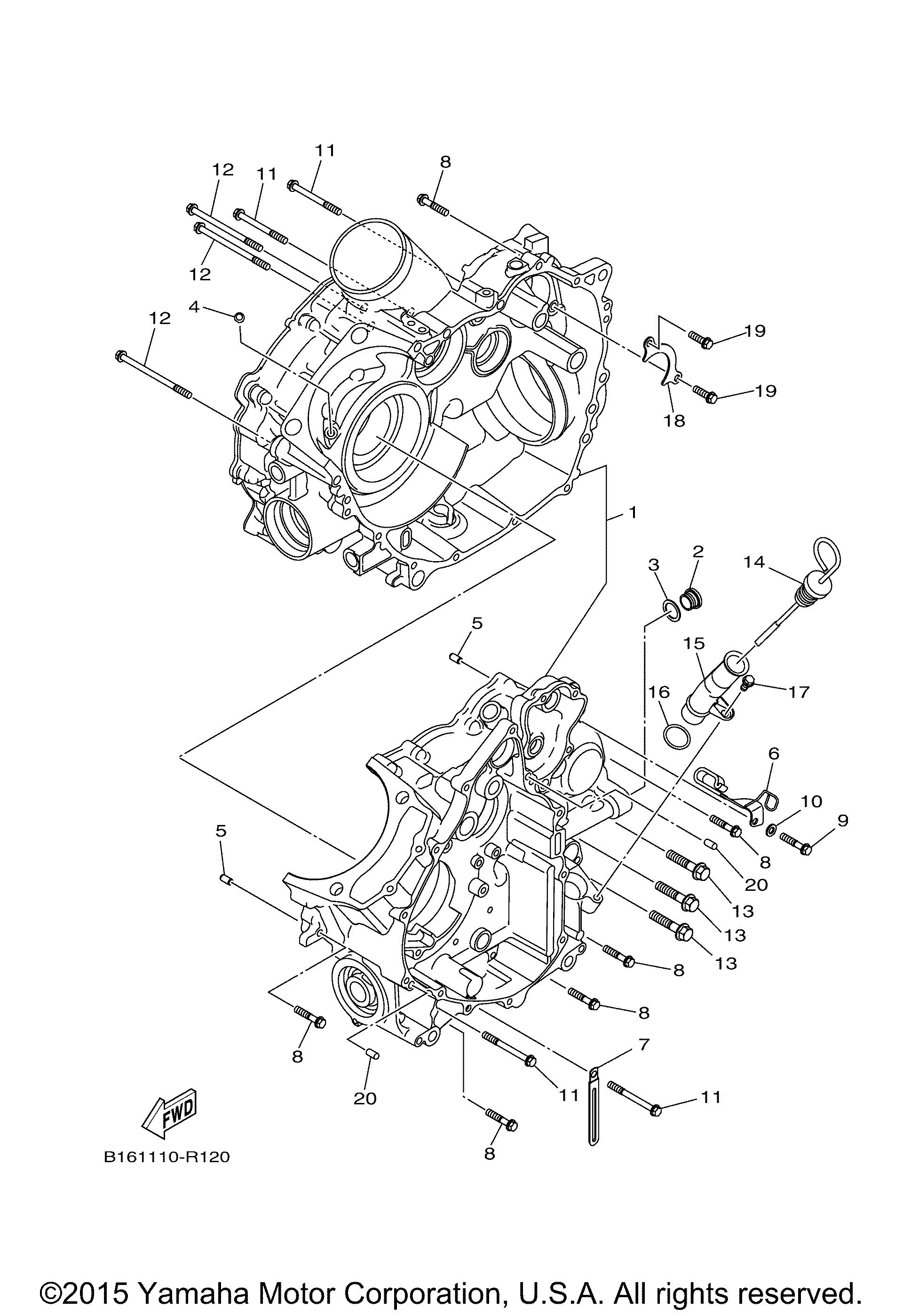

Схема картера для KODIAK 700 4WD HUNTER (YFM70KDHGH)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер двигателя Yamaha art. 2MB-E5100-01-00
По запросу
2
PLUG, BLIND 1 art. 2MB-E5167-00-00
По запросу
3
GASKET, BLIND PLUG art. 2MB-E5175-00-00
По запросу
4
PLUG, OIL art. 2MB-E5363-00-00
По запросу
5
PIN, DOWEL art. 2MB-E5184-00-00
По запросу
6
HOLDER art. B16-E546C-00-00
По запросу
7
CLAMP 2 art. B16-E5484-00-00
По запросу
8
BOLT 1 art. 2MB-E5481-50-00
По запросу
9
BOLT 1 art. B16-E5481-00-00
По запросу
10
WASHER art. B16-E5158-00-00
По запросу
11
BOLT 1 art. 2MB-E5481-C0-00
По запросу
12
BOLT 1 art. 2MB-E5481-90-00
По запросу
13
BOLT art. 2MB-E2623-00-00
По запросу
14
Масляный щуп Yamaha art. 3B4-15362-01-00
По запросу
15
PIPE, OIL(replaces B16-E5112-00-00) art. 3B4-15112-02-00
По запросу
16
Кольцо уплотнительное Yamaha art. 2MB-E2439-00-00
от 578 ₽
17
BOLT 1 art. 2MB-E5481-60-00
По запросу
18
PLATE, BEARING COV art. 2MB-E5388-00-00
По запросу
19
BOLT 1 art. 2MB-E5481-10-00
По запросу
20
PIN, DOWEL art. 2MB-E5184-00-00
По запросу
