модель 2018 года
- Модель Grizzly 700
- Код модели GRIZZLY EPS 4WD SE (YFM70GPSJD)

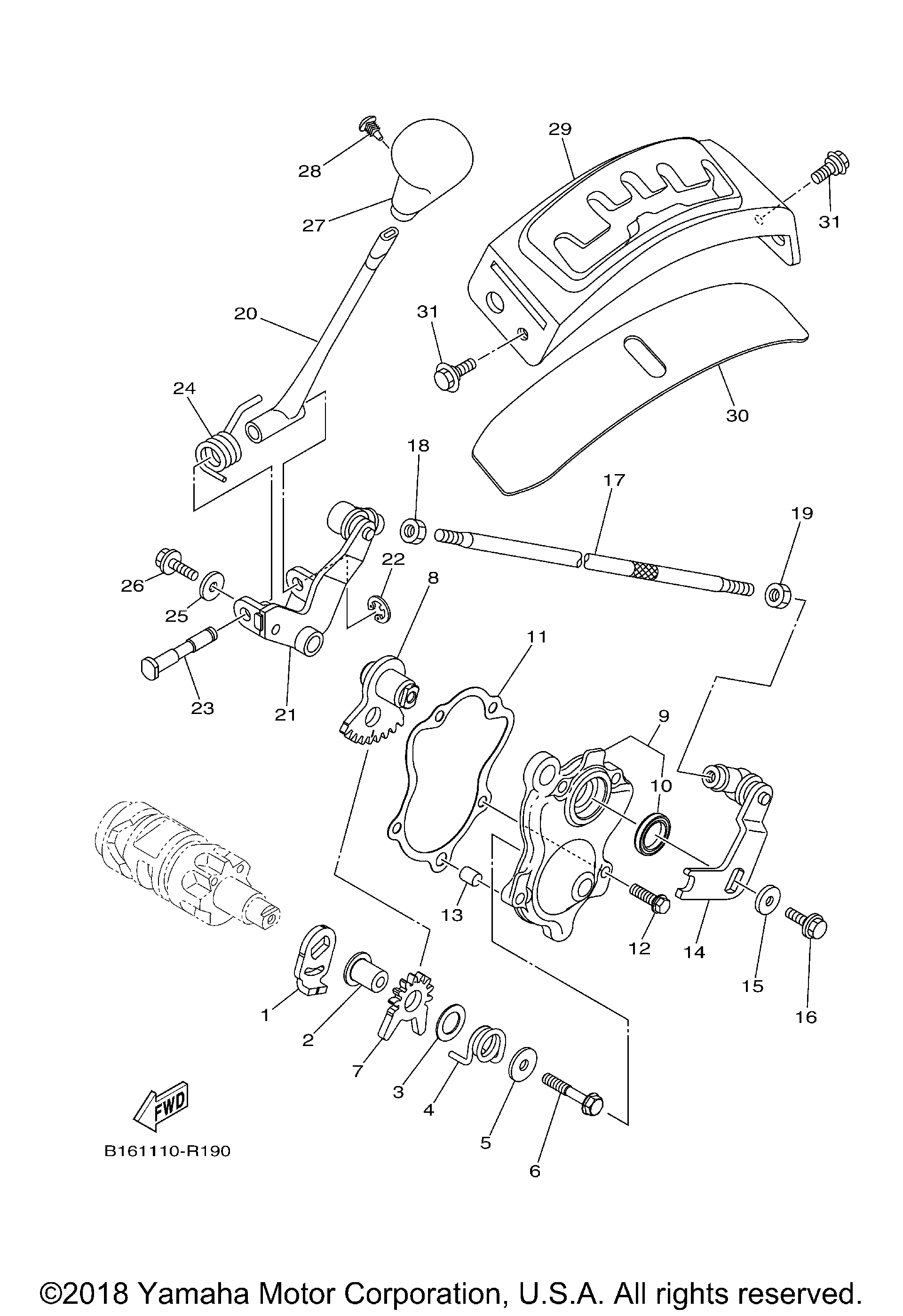

Схема вала переключения передач для GRIZZLY EPS 4WD SE (YFM70GPSJD)
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER art. B16-E8198-00-00
По запросу
2
COLLAR, SHIFTER art. 2MB-E8413-00-00
По запросу
3
WASHER 1 art. 2MB-E8137-00-00
По запросу
4
SPRING art. B16-E8183-00-00
По запросу
5
WASHER 2 art. 2MB-E8138-00-00
По запросу
6
BOLT 2 art. 2MB-E5482-20-00
По запросу
7
LEVER art. 2MB-E8191-00-00
По запросу
8
SHIFT SHAFT COMP. art. B16-E8103-00-00
По запросу
9
SHIFTER BRKT. ASSY art. B16-E8380-00-00
По запросу
10
. .OIL SEAL 2 art. B16-E76G3-00-00
По запросу
11
Прокладка крышки КПП Yamaha art. 2MB-E8146-00-00
от 263 ₽
12
BOLT 1 art. 2MB-E5481-10-00
По запросу
13
PIN, DOWEL art. 2MB-E8438-00-00
По запросу
14
Рычаг переключения передач Yamaha art. 28P-18104-00-00
По запросу
15
Шайба Yamaha art. 90201-06036-00
По запросу
16
Болт Yamaha art. 90105-06175-00
По запросу
17
ROD, SHIFT art. B16-18115-00-00
По запросу
18
Гайка Yamaha art. 90170-06228-00
По запросу
19
NUT(replaces 95312-06700-00) art. 95317-06700-00
По запросу
20
Кулиса Yamaha art. 1HP-E8190-01-00
от 2 205 ₽
21
Рычаг механизма переключения передач Yamaha art. 1HP-E8169-00-00
от 4 085 ₽
22
.CIRCLIP(replaces 99002-06600-00) art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
23
Палец механизма КПП Yamaha art. 1HP-E8125-00-00
По запросу
24
Пружина кулисы КПП Yamaha art. 1HP-E8196-00-00
По запросу
25
Шайба Yamaha art. 90201-06036-00
По запросу
26
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
27
Ручка переключения КПП Yamaha art. 28P-18174-00-00
от 2 457 ₽
28
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
29
Накладка КПП Yamaha art. 1HP-E8172-00-00
По запросу
30
COVER, DUST art. 1HP-E8154-00-00
По запросу
31
Болт Yamaha art. 90109-06043-00
По запросу
