модель 2019 года
- Модель Grizzly 700
- Код модели GRIZZLY EPS 4WD HUNT (YFM70GPHKH)

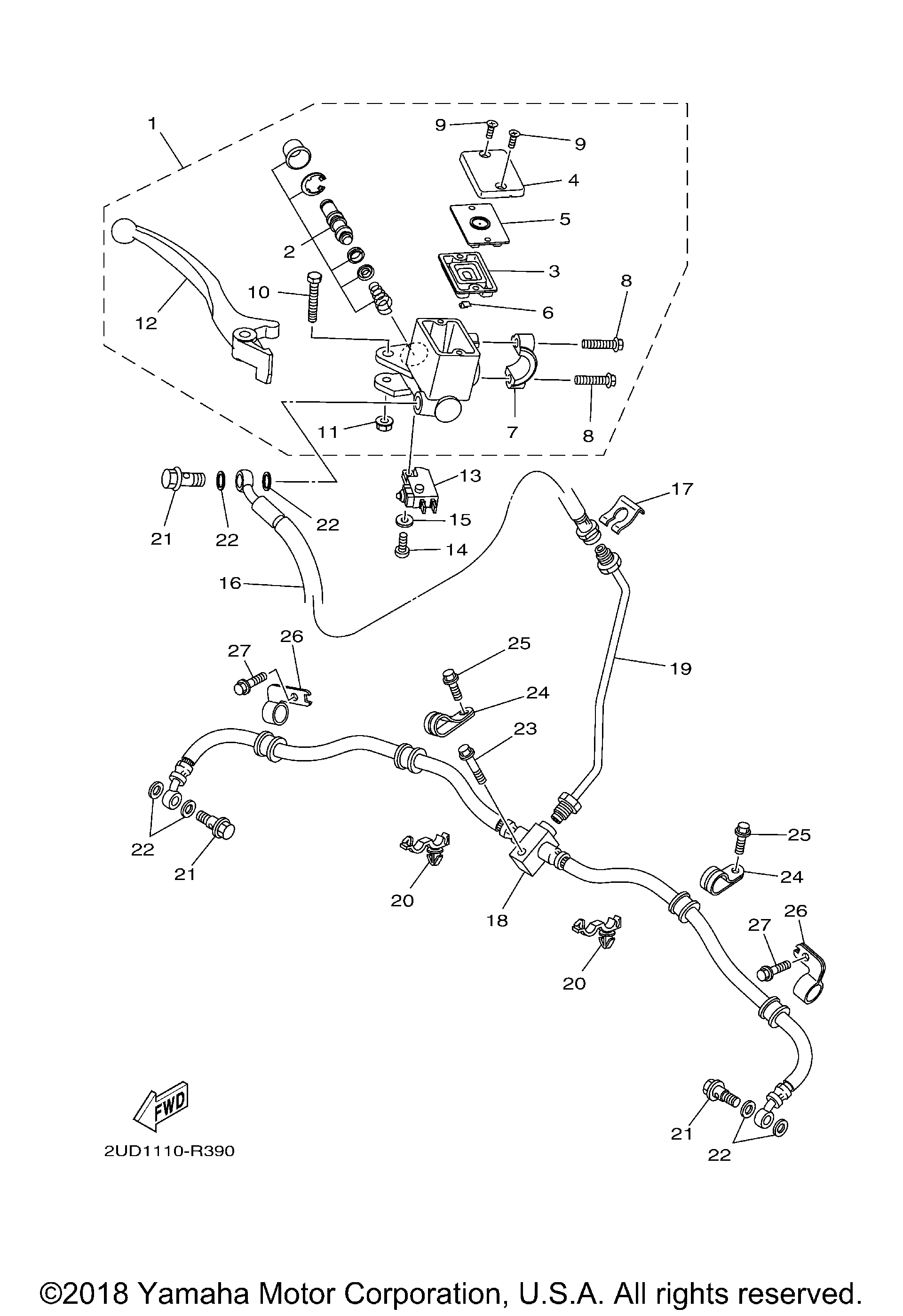

Схема переднего главного цилиндра тормоза для GRIZZLY EPS 4WD HUNT (YFM70GPHKH)
Схема
Детали
Номер
Наименование детали
Цена
1
Тормозная машинка Yamaha art. B16-F583T-00-00
По запросу
2
Ремкомплект левого главного тормозного цилиндра Yamaha art. B16-F5807-00-00
По запросу
3
Диафрагма тормозного цилиндра Yamaha art. B16-F5854-00-00
По запросу
4
Крышка тормозного бачка Yamaha art. B16-F5852-00-00
от 683 ₽
5
. .PLATE, DIAPHRAGM art. B16-F585B-00-00
По запросу
6
. .SEPARATOR art. B16-F5889-00-00
По запросу
7
. .BRACKET, MASTER CYLINDER art. B16-F5867-00-00
По запросу
8
. .BOLT art. B16-F6332-00-00
По запросу
9
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
10
Болт Yamaha art. B16-F589F-10-00
По запросу
11
Гайка Yamaha art. 95702-06500-00
По запросу
12
Ручка тормоза Yamaha art. B16-F3922-00-00
от 6 390 ₽
13
Датчик включения стоп-сигнала Yamaha art. 1HP-83980-03-00
от 3 476 ₽
14
SCREW, PAN HEAD(replaces 98502-04012-00) This item has been discontinued and may not be available. Contact us for more information. art. 98511-04012-00
По запросу
15
WASHER, PLATE(replaces 92902-04600-00) art. 92990-04600-00
По запросу
16
Тормозной шланг Yamaha art. 2UD-F5872-02-00
По запросу
17
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
18
Шланг тормозной передний Yamaha art. 2BG-F5873-01-00
от 7 193 ₽
19
Тормозная трубка Yamaha art. 1HP-F5871-00-00
от 987 ₽
20
Зажим Yamaha art. 90464-20010-00
По запросу
21
Болт Yamaha art. 90401-10015-00
от 830 ₽
22
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
23
BOLT, FLANGE(replaces 95812-06025-00) art. 95822-06025-00
По запросу
24
Зажим тормозного шланга Yamaha art. 3B4-25886-00-00
По запросу
25
BOLT, FLANGE art. 95812-06012-00
По запросу
26
Зажим тормозного шланга Yamaha art. 2PG-25876-00-00
По запросу
27
BOLT, FLANGE art. 95812-06012-00
По запросу
