модель 2022 года
- Модель Kodiak 700
- Код модели KODIAK 700 (YFM70KDANG)

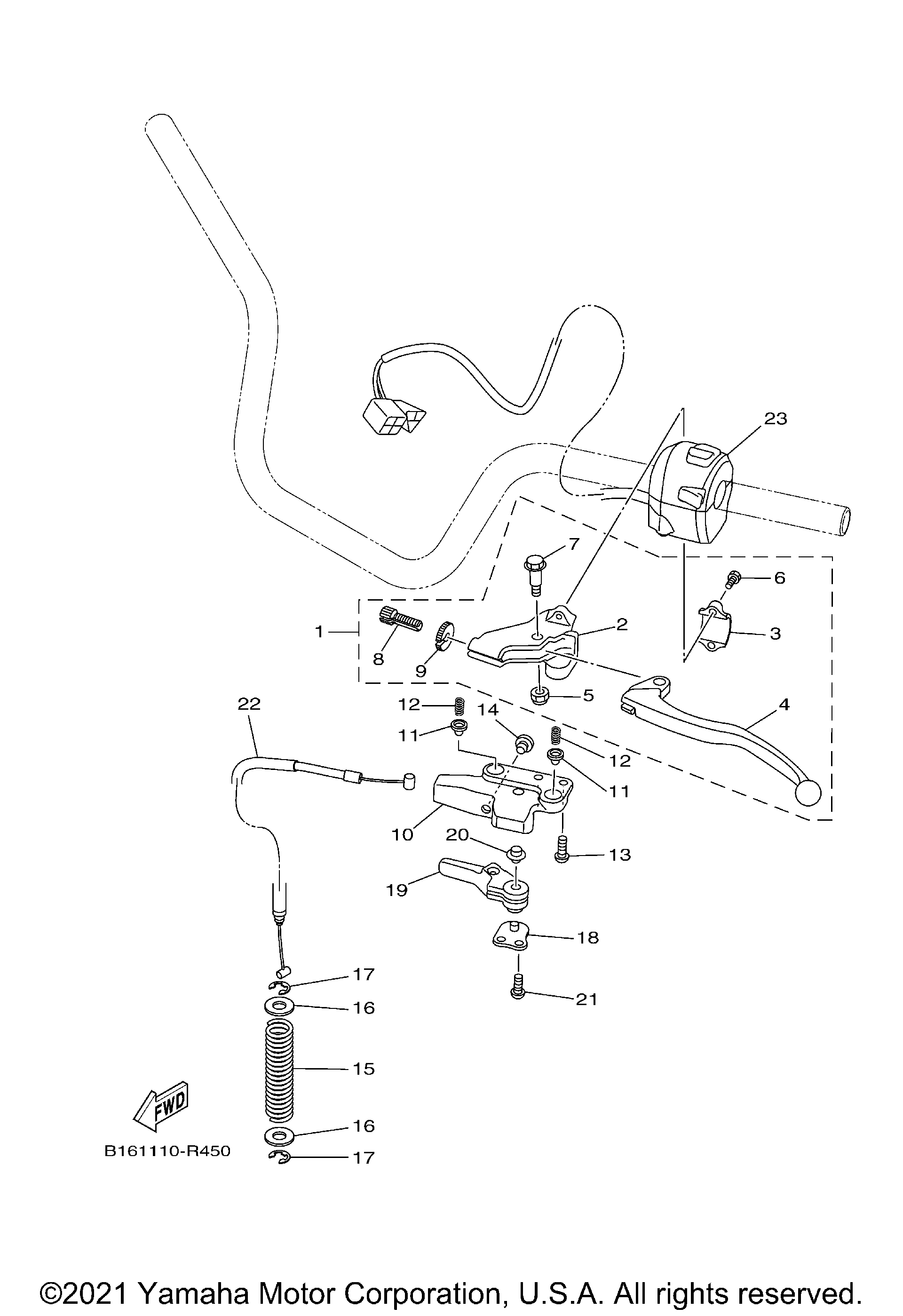

Схема рычагов управления и переключателей для KODIAK 700 (YFM70KDANG)
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER HOLDER ASSY (LEFT) art. B16-82910-01-00
По запросу
2
. .HOLDER, LEVER 1 art. B16-82911-00-00
По запросу
3
Кронштейн крепления ручки сцепления Yamaha art. 5TG-82913-00-00
от 990 ₽
4
Ручка тормоза левая Yamaha art. 2HT-83912-01-00
По запросу
5
Гайка Yamaha art. 95617-06100-00
от 368 ₽
6
. .BOLT art. 90101-05033-00
По запросу
7
Болт Yamaha art. 90109-06798-00
По запросу
8
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
9
Гайка Yamaha art. 90179-08030-00
По запросу
10
BRACKET, LEVER art. B16-25727-00-00
По запросу
11
STOPPER, LEVER art. B16-26154-00-00
По запросу
12
Пружина Yamaha art. 90501-12743-00
По запросу
13
BOLT, BUTTON HEAD art. 92012-06016-00
По запросу
14
PLUG art. 90338-07007-00
По запросу
15
SPRING, COMPRESSION art. 90501-300A1-00
По запросу
16
Шайба Yamaha art. 90201-10035-00
от 525 ₽
17
CIRCLIP art. 99001-08600-00
По запросу
18
PLATE, GUIDE art. 5D3-25689-00-00
По запросу
19
LEVER 1 art. B16-26164-00-00
По запросу
20
COLLAR, LEVER 2 art. 5TG-83923-00-00
По запросу
21
BOLT, BUTTON HEAD art. 92012-06014-00
По запросу
22
CABLE, CONTROL 1 art. B16-2637E-00-00
По запросу
23
Переключатель света Yamaha art. 1S3-83973-11-00
По запросу
