модель 2023 года
- Модель Grizzly 90
- Код модели GRIZZLY 90 (YFM09GYXPS)

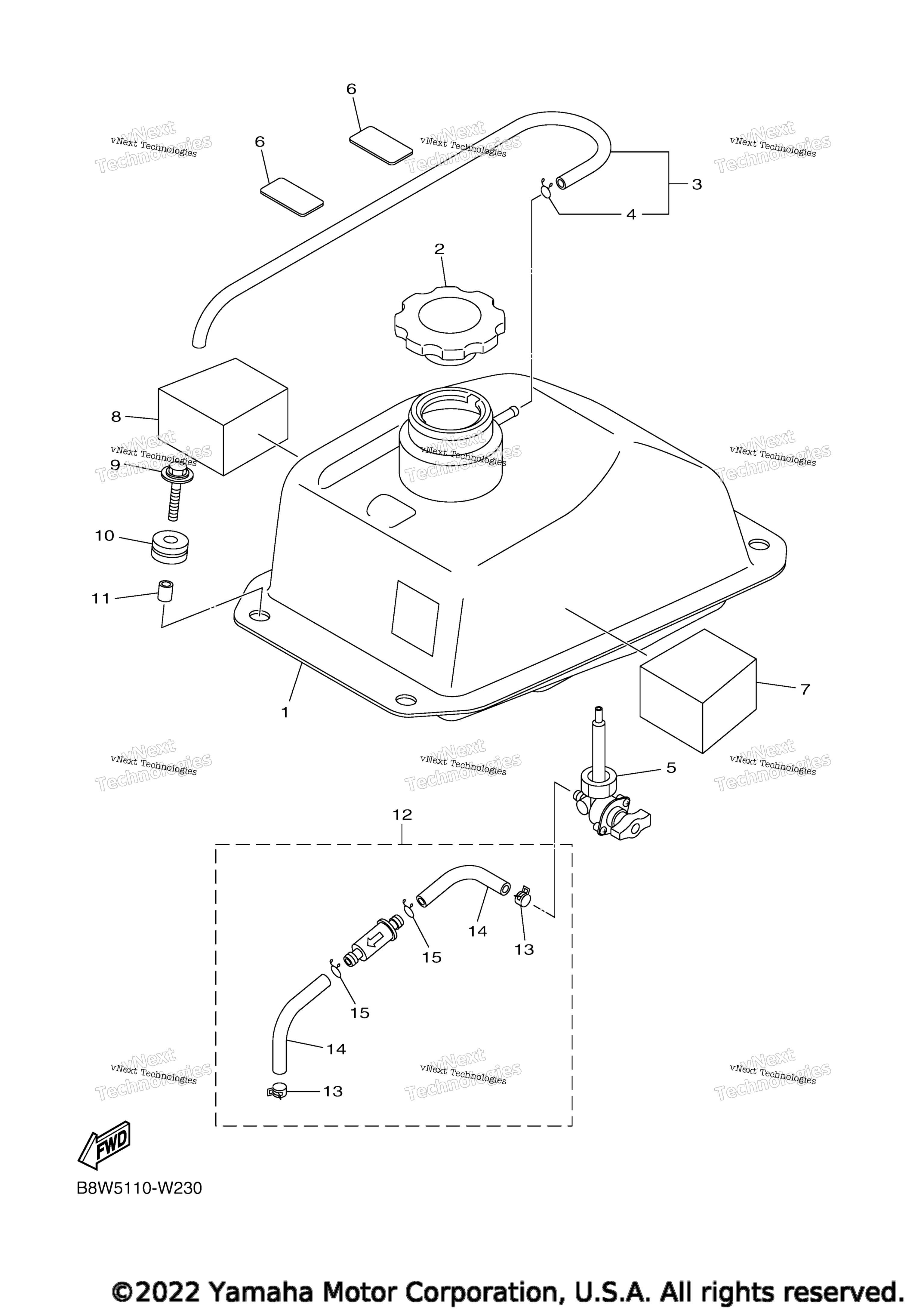

Схема топливного бака для GRIZZLY 90 (YFM09GYXPS)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BD3-F4110-10-00
По запросу
2
Cap Assy art. BD3-F4610-10-00
По запросу
3
Hose Assy art. BD3-F318J-10-00
По запросу
4
. .Clip art. BD3-F3447-10-00
По запросу
5
Fuel Cock Assy 1 art. BD3-F4500-00-00
По запросу
6
Tape, 1 art. BD3-F1566-00-00
По запросу
7
Damper, Locating 1 art. B8W-F4181-00-00
По запросу
8
Damper, Locating 2 art. B8W-F4182-00-00
По запросу
9
Bolt art. BD3-F3493-00-00
По запросу
10
Grommet art. BD3-F4339-00-00
По запросу
11
Collar art. BD3-F412G-10-00
По запросу
12
Filter Assy art. BD3-F4560-10-00
По запросу
13
. .Clamp, Fuel Pipe 1 art. BD3-F4366-00-00
По запросу
14
. .Tube art. BD3-F4864-00-00
По запросу
15
. .Clip art. BD3-F411M-10-00
По запросу
