модель 2023 года
- Модель Kodiak 700
- Код модели KODIAK 700 (YFM70KDXPG)

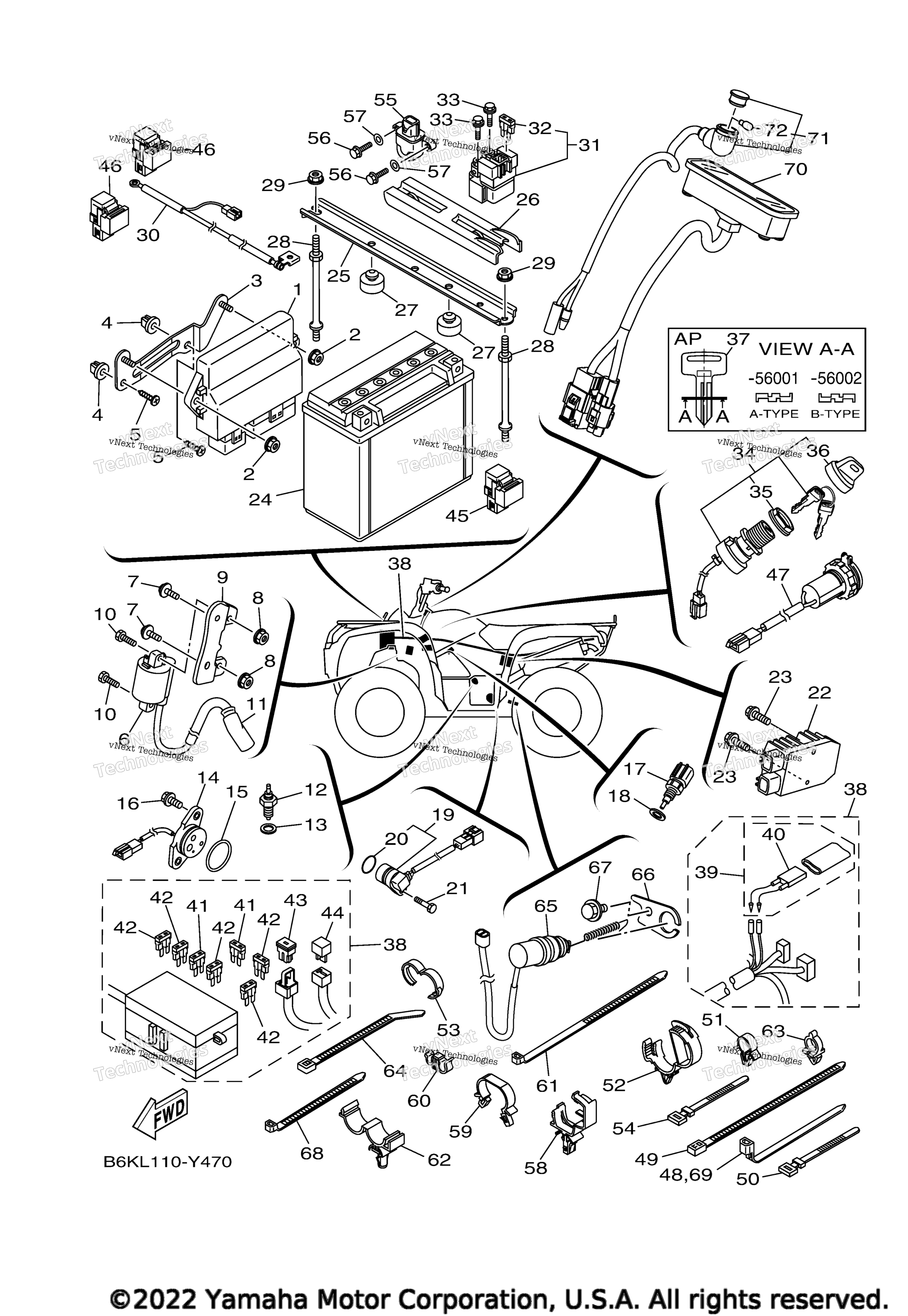

Схема электрооборудования 1 для KODIAK 700 (YFM70KDXPG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. B6K-8591A-21-00
По запросу
2
Гайка Yamaha art. 95702-06500-00
По запросу
3
Пластина установочная блока упраления двигателем Yamaha art. B4F-H5991-00-00
По запросу
4
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
5
Screw, Tapping art. 97707-60520-00
По запросу
6
Ignition Coil Assy art. 1D7-82310-04-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Nut, Self-Locking art. 95604-06200-00
По запросу
9
Установочная площадка катушки зажигания Yamaha art. B4F-82316-00-00
По запросу
10
Болт Yamaha art. 90119-06209-00
По запросу
11
Свечной колпачок Yamaha art. 5VK-82370-00-00
По запросу
12
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
13
Прокладка art. 90430-10148-00
По запросу
14
Neutral Switch Assy art. 3B4-82540-02-00
По запросу
15
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
16
Болт Yamaha art. 90119-06137-00
По запросу
17
Датчик теппературы Yamaha art. 5YP-85790-00-00
По запросу
18
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
19
Датчик скорости Yamaha art. 3B4-83755-01-00
По запросу
20
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
21
Болт Yamaha art. 91314-06020-00
от 263 ₽
22
Реле-регулятор напряжения Yamaha art. 1D7-81960-10-00
По запросу
23
Болт Yamaha art. 95D32-06020-00
По запросу
24
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
25
Кронштейн крепления АКБ Yamaha art. 1HP-H2128-00-00
По запросу
26
Крышка прижимной пластины АКБ Yamaha art. 3B4-82129-01-00
По запросу
27
Демпфер АКБ Yamaha art. B4F-F4741-00-00
По запросу
28
Шпилька крепления АКБ Yamaha art. 3B4-82133-20-00
По запросу
29
Гайка Yamaha art. 95702-06500-00
По запросу
30
Wire, Minus Lead art. 28P-82116-01-00
По запросу
31
Реле стартера Yamaha art. 3B4-81940-00-00
По запросу
32
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
33
Болт Yamaha art. 95022-06008-00
от 168 ₽
34
Замок зажигания Yamaha art. 28P-82510-01-00
от 890 ₽
Аналог
1 370 ₽
Требуется 1 шт.
Подписаться
Аналог
890 ₽
Требуется 1 шт.
35
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
36
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
37
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
37
Blank Key (B-Type) AP art. 90890-56002-00
По запросу
38
Wire Harness Assy art. B6K-82590-01-00
По запросу
39
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
40
Датчик температуры Yamaha art. 4GB-82560-00-00
По запросу
41
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
42
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
43
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
44
Диод электрический art. 3WP-81980-00-00
По запросу
45
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
46
Реле Yamaha art. 8DM-81950-11-00
По запросу
47
Прикуриватель Yamaha art. 1HP-H254B-10-00
По запросу
48
Зажим art. 90464-15195-00
По запросу
49
Clamp art. 90464-40825-00
По запросу
50
Зажим пластиковый art. 437-83936-01-00
По запросу
51
Хомут art. 90464-15157-00
По запросу
52
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
53
Хомут Yamaha art. 90464-16001-00
По запросу
54
Band, Switch Cord art. 437-83936-11-00
По запросу
55
Датчик переворота Yamaha art. 3B4-82576-10-00
от 6 523 ₽
56
Болт Yamaha art. 97095-05016-00
По запросу
57
Шайба Yamaha art. 92990-05600-00
от 168 ₽
58
Зажим Yamaha art. 90464-20237-00
По запросу
59
Зажим Yamaha art. 90464-24230-00
По запросу
60
Clamp art. 90464-09027-00
По запросу
61
Зажим пластиковый art. 25G-83936-01-00
По запросу
62
Зажим Yamaha art. 90464-16012-00
По запросу
63
Clamp art. 90464-12830-00
По запросу
64
Хомут Yamaha art. 90465-10098-00
от 368 ₽
65
Stop Switch Assy art. 18P-82530-01-00
По запросу
66
Bracket, Stop Switch art. B16-21441-00-00
По запросу
67
Bolt, Flange art. 95812-06010-00
от 578 ₽
68
Clamp art. 90465-13M11-00
По запросу
69
Зажим art. 90464-15195-00
По запросу
70
Pilot Light Assy art. B16-83530-00-00
По запросу
71
Pilot Light Assy art. B16-83582-00-00
По запросу
72
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
Другие схемы модели
Электрооборудование 1
