модель 2006 года
- Модель Prowler 650
- Код модели PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2006P2S4BUSR)

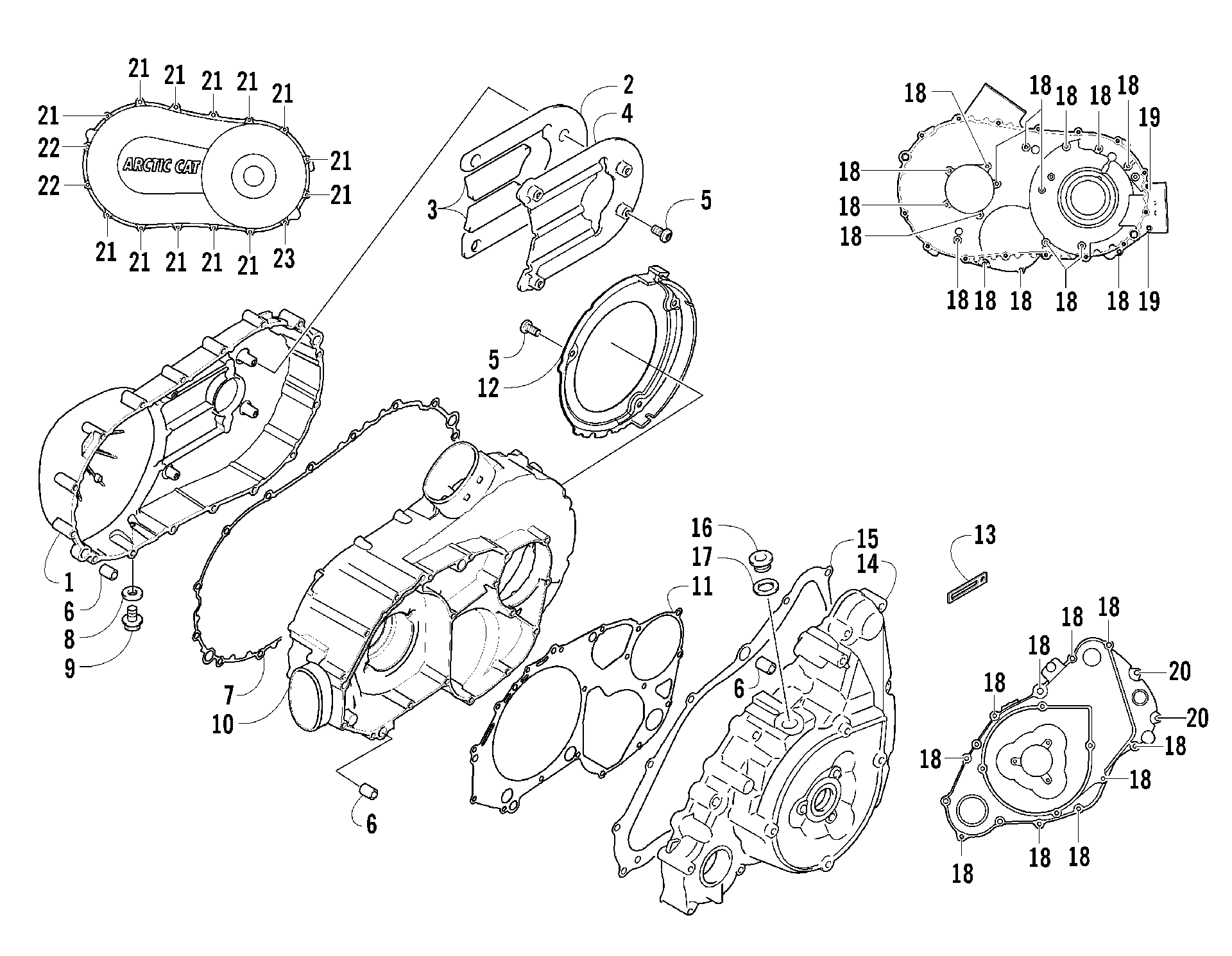

Схема узла крышки сцепления/ремня/магнето [84553] для PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2006P2S4BUSR)
Схема
Детали
![Узел крышки сцепления/ремня/магнето [84553]](/upload/schemas/63440fe6df5804.71907526.gif)
Номер
Наименование детали
Цена
1
Крышка вариатора art. 0806-088
от 20 727 ₽
2
DAMPER, V-BELT COVER NO.1 art. 0806-015
По запросу
3
DAMPER, V-BELT COVER NO.2 art. 0806-016
По запросу
4
PLATE, V-BELT COVER art. 0806-017
По запросу
5
Винт Arctic Cat art. 0826-029
от 110 ₽
6
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
7
Прокладка крышки вариатора Arctic Cat art. 0830-174
от 3 675 ₽
8
Шайба сливной пробки крышки вариатора Arctic Cat art. 0830-013
По запросу
9
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
10
KIT,CLUTCH COVER art. 0837-006
По запросу
11
Прокладка двигателя Arctic Cat art. 0830-116
от 6 227 ₽
12
SEAL,AIR INTAKE art. 0806-048
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Корпус магнето Arctic Cat art. 0806-127
По запросу
15
Прокладка крышки генератора Arctic Cat art. 0830-128
от 2 961 ₽
16
PLUG, TDC CHECK art. 0806-022
По запросу
17
Шайба Arctic Cat art. 0830-015
от 160 ₽
18
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
19
SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK art. 8468-675
По запросу
20
Screw, Machine art. 8468-625
По запросу
21
Винт Arctic Cat art. 8468-645
от 221 ₽
22
Screw, Machine art. 8468-655
По запросу
23
SCREW,MACH-TSFH M6X1.0X45 CL8.8 Z&Y art. 8470-645
По запросу
