модель 2006 года
- Модель Prowler 650
- Код модели PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2006P2S4BUSR)

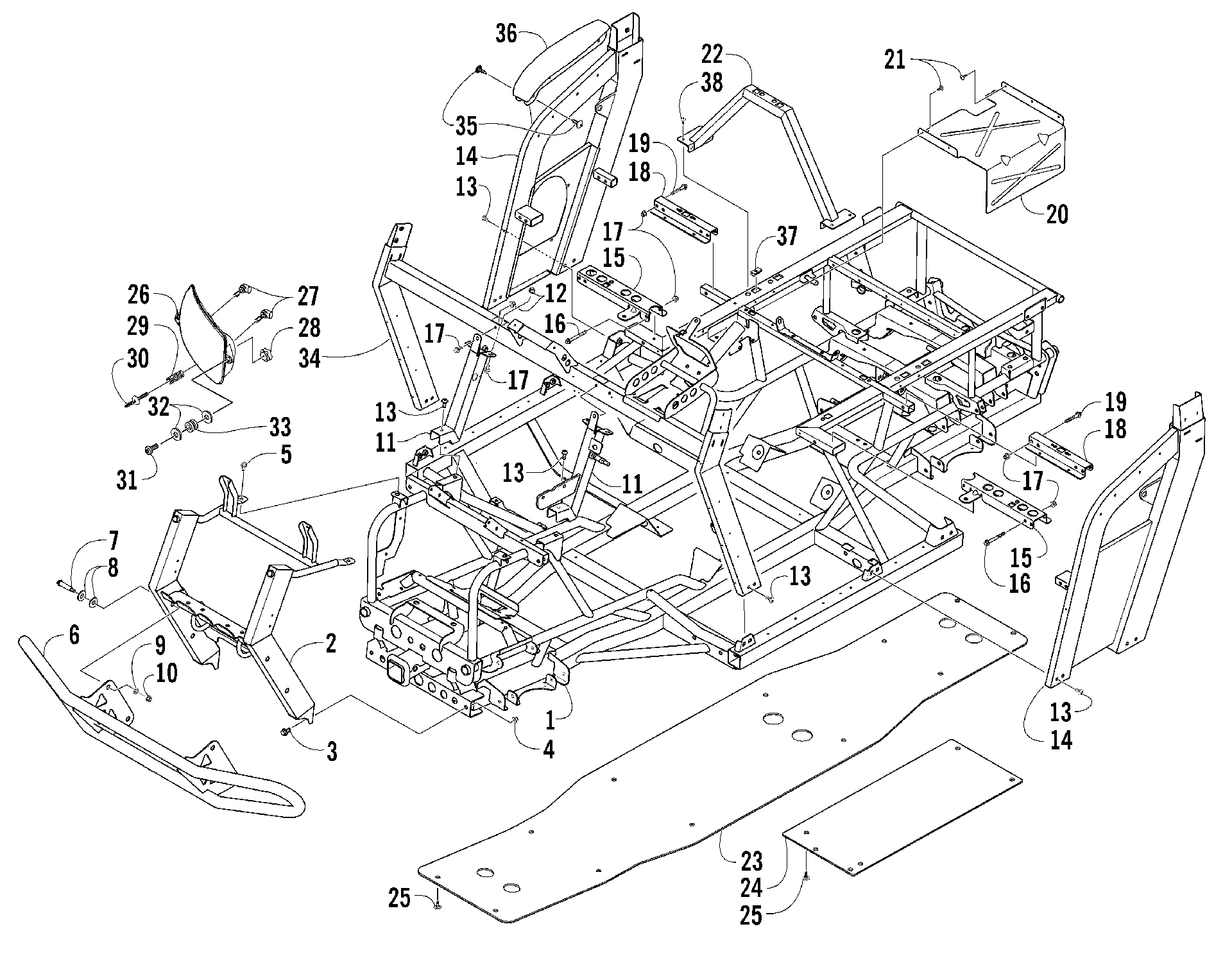

Схема рамы AND RELATED PARTS [84525] для PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2006P2S4BUSR)
Схема
Детали
![Рама AND RELATED PARTS [84525]](/upload/schemas/63441a3be7e989.22503788.gif)
Номер
Наименование детали
Цена
1
FRAME,ASSY-06 PROWLER art. 2506-607
По запросу
2
Bumper art. 1506-453
По запросу
3
Болт Arctic Cat art. 8409-020
от 110 ₽
4
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
5
Screw, Machine art. 8476-820
По запросу
6
Bumper art. 1506-672
По запросу
7
Screw, Shoulder art. 0423-505
от 210 ₽
8
Washer art. 8050-342
По запросу
9
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
10
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
11
Bracket, Steering Support - Right art. 1506-797
По запросу
11
Bracket, Steering Support - Left art. 0502-853
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 18 шт.
13
SCREW,MACH-TSTRH M8X1.25 X 20 BLK CL8.8 art. 0423-642
По запросу
14
Support, Overhead - Left art. 1506-775
По запросу
14
Support, Overhead - Right art. 1506-774
По запросу
15
Bracket, Seat Support - Front - Left art. 1506-845
По запросу
15
Bracket, Seat Support - Front - Right art. 1506-844
По запросу
16
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Bracket, Seat Support - Rear art. 1506-842
По запросу
19
Screw, Cap art. 8408-850
По запросу
20
Shield, Heat art. 1406-753
По запросу
21
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
22
Support, Canopy art. 1506-835
По запросу
23
Plate, Skid - Center art. 1406-720
По запросу
24
Panel, Belly - Side art. 1406-721
По запросу
25
Винт Arctic Cat art. 0423-545
от 326 ₽
26
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
26
HEADLIGHT,RH-ASSY (inc. 27) art. 0509-044
от 6 950 ₽
27
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
28
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
29
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
30
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
31
Screw, Self-Tapping art. 0623-785
По запросу
32
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
33
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
34
Support, Steering art. 2506-220
По запросу
35
Plug art. 0623-544
По запросу
36
Pad, Armrest art. 1406-883
По запросу
37
Клипса Arctic Cat art. 0423-577
от 168 ₽
38
Винт Arctic Cat art. 8476-616
По запросу
