модель 2007 года
- Модель Prowler 650
- Код модели PROWLER 650 H1 AUTOMATIC 4X4 RED (U2007P1S4BUSR)

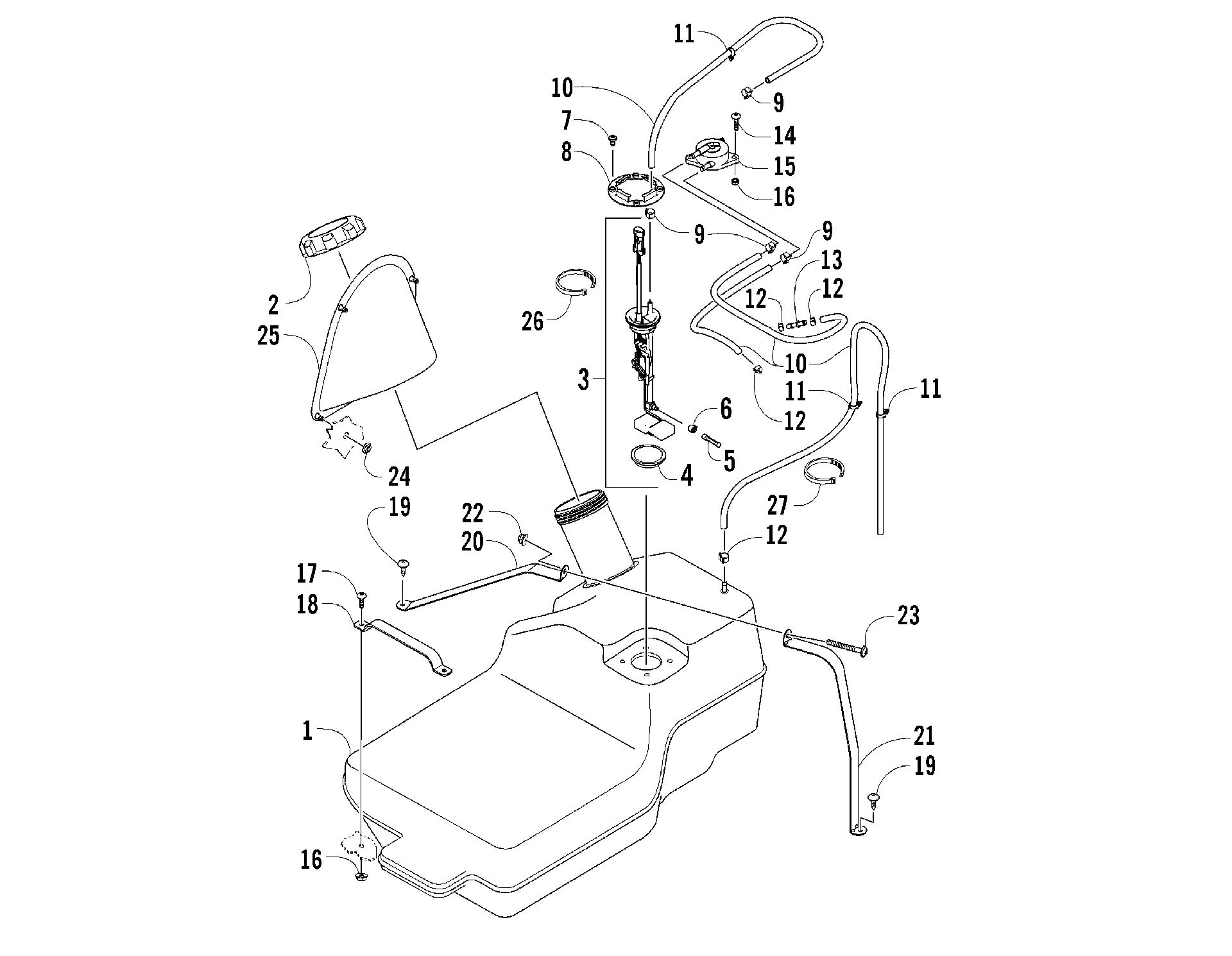

Схема топливный бака ASSEMBLY [85957] для PROWLER 650 H1 AUTOMATIC 4X4 RED (U2007P1S4BUSR)
Схема
Детали
![топливный бак ASSEMBLY [85957]](/upload/schemas/63442886a68793.35743985.gif)
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-8) art. 0570-117
По запросу
2
Cap, Gas Tank - w/Gauge art. 0470-575
По запросу
3
Sensor, Fuel Level (inc. 4-6) art. 0570-118
По запросу
4
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
5
FILTER, FUEL art. 0470-475
По запросу
6
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
7
Screw, Self-Tapping art. 1623-158
По запросу
8
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
9
Clamp, Hose art. 0423-688
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Clip, Routing art. 1623-406
По запросу
12
CLAMP,SNAP-9 MM art. 0423-670
По запросу
13
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
14
Болт Arctic Cat art. 8476-620
По запросу
15
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
16
Nut art. 0623-038
от 110 ₽
17
Screw, Machine art. 8476-625
от 160 ₽
18
Bracket, Hold-Down - Front art. 0470-544
По запросу
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
Strap, Gas Tank art. 0570-127
По запросу
21
Strap, Gas Tank art. 0570-128
По запросу
22
Гайка Arctic Cat art. 8427-602
от 116 ₽
23
Screw, Machine art. 8476-650
По запросу
24
Гайка art. 0423-357
По запросу
25
Insert, Gas Tank Cap art. 1406-886
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
27
Tie, Cable - 4 in. art. 0123-811
По запросу
