модель 2007 года
- Модель Prowler 650
- Код модели PROWLER 650 H1 AUTOMATIC 4X4 RED (U2007P1S4BUSR)

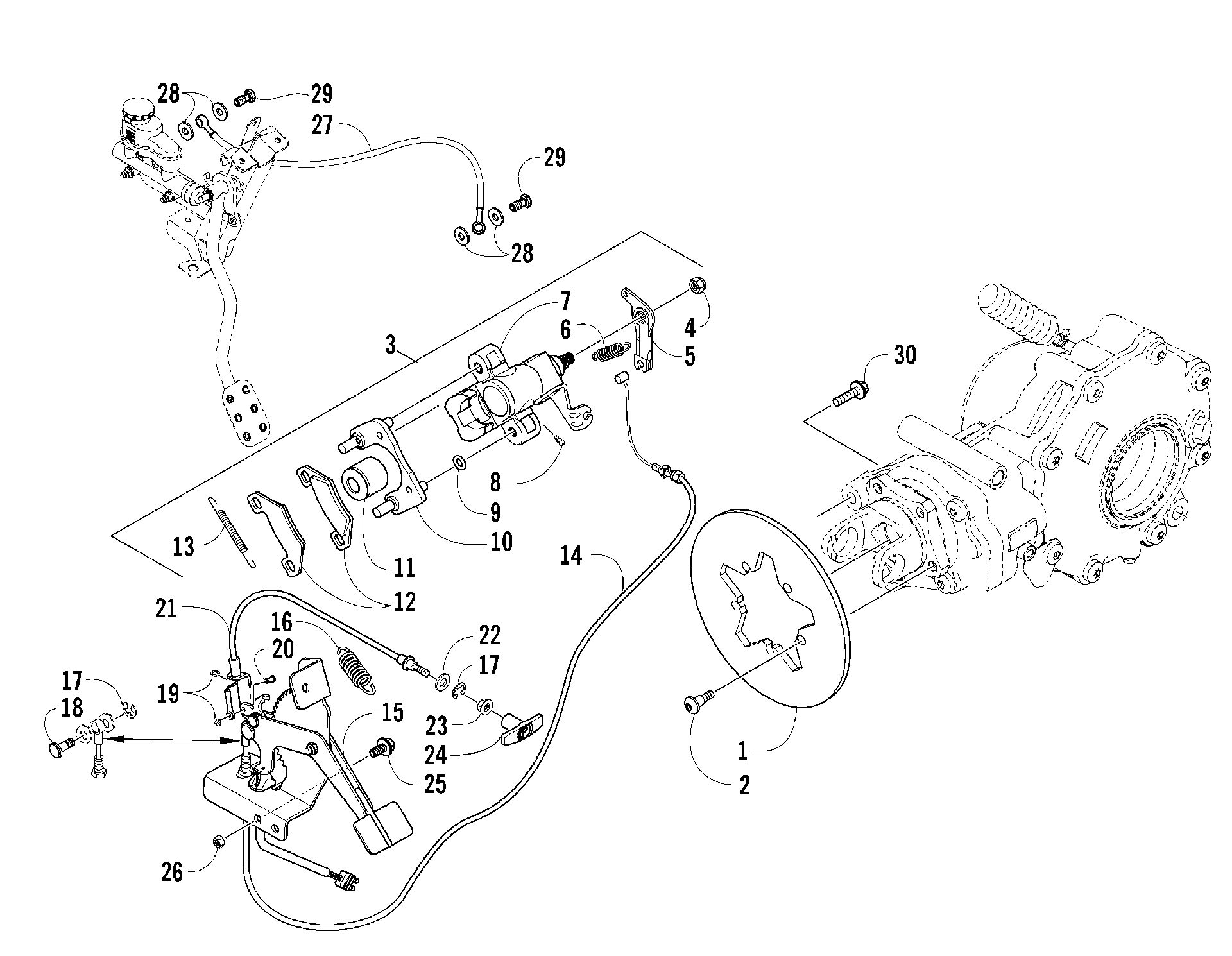

Схема задний и PARKING тормоз узел [87896] для PROWLER 650 H1 AUTOMATIC 4X4 RED (U2007P1S4BUSR)
Схема
Детали
![задний и PARKING тормоз узел [87896]](/upload/schemas/63442e2ee1dbc8.06972572.gif)
Номер
Наименование детали
Цена
1
Тормозной диск Arctic Cat art. 1402-710
По запросу
2
Винт Arctic Cat art. 0423-557
от 110 ₽
3
Brake - Assembly (inc. 4-13) art. 1502-143
По запросу
4
Nut art. 0502-988
По запросу
5
Lever, Actuator art. 1502-160
По запросу
6
Spring art. 0502-985
По запросу
7
Housing, Caliper Not a Service Part art. -N/A-
По запросу
8
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
9
O-Ring, Brake Caliper Not a Service Part art. -N/A-
По запросу
10
Пластина суппорта Arctic Cat art. 0502-605
По запросу
11
Piston Not a Service Part art. -N/A-
По запросу
12
Колодка art. 1436-420
от 2 530 ₽
13
Spring, Anti-Rattle art. 1502-161
По запросу
14
Трос парковочного тормоза Arctic Cat art. 0487-036
от 9 734 ₽
15
PARKING BRAKE SUBASSY W/O CABLE (inc. 18 and 20) art. 1502-309
По запросу
16
Spring art. 1502-026
По запросу
17
E-CLIP,7.0 MM art. 0423-668
По запросу
18
PIN, Not a Service Part art. 1502-029
По запросу
19
E-CLIP,4.0 MM art. 0423-667
По запросу
20
PIN,C Not a Service Part art. 1502-030
По запросу
21
Трос тормоза art. 0487-064
от 5 670 ₽
22
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
23
Гайка Arctic Cat art. 8424-602
от 110 ₽
24
Handle art. 1502-024
По запросу
25
Болт Arctic Cat art. 8408-816
от 110 ₽
26
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
27
Тормозной шланг Arctic Cat art. 1402-388
от 12 999 ₽
28
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
29
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
30
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
