модель 2007 года
- Модель Prowler 650
- Код модели PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2007P2S4BUSR)

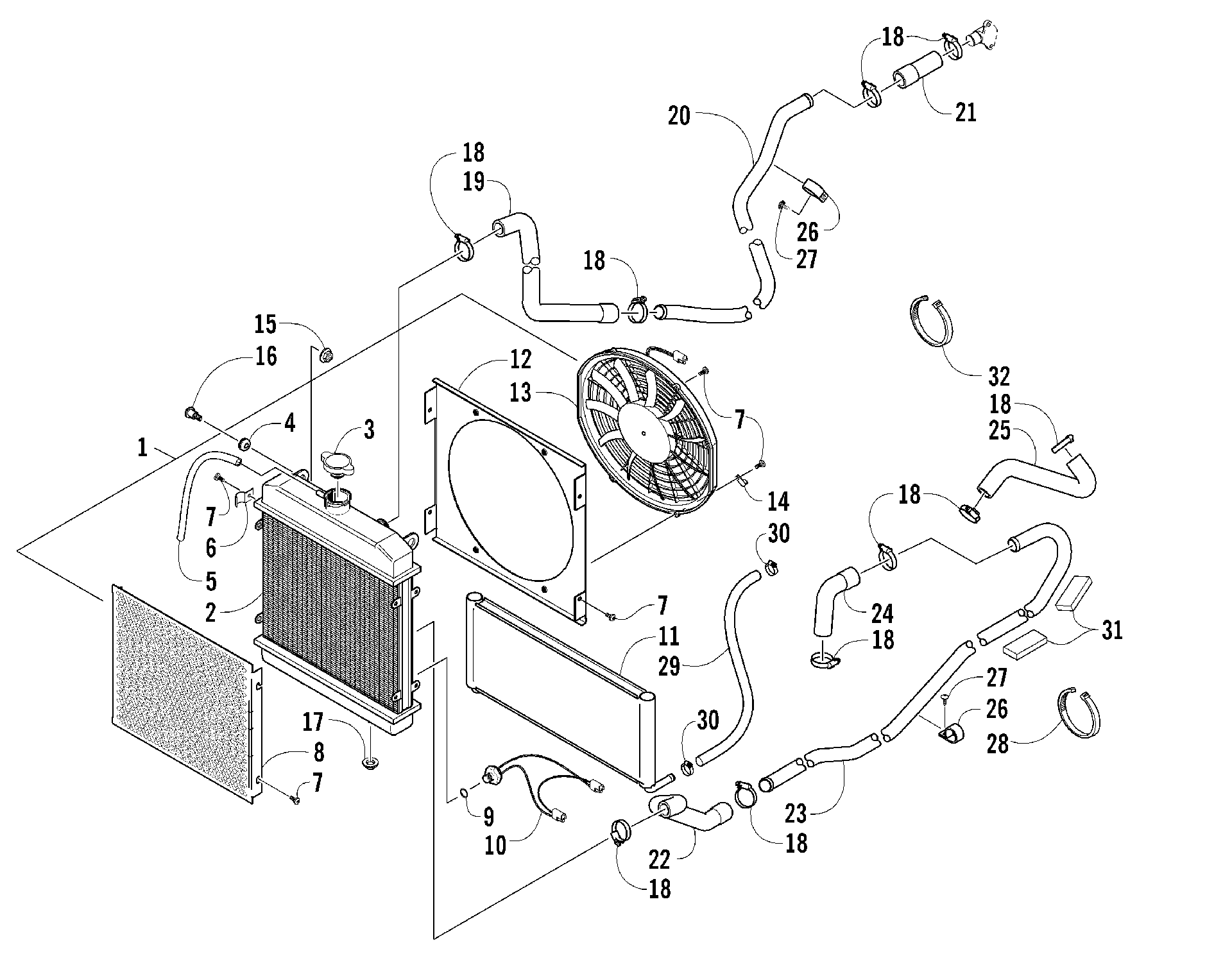

Схема системы охлаждения ASSEMBLY [85960] для PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2007P2S4BUSR)
Схема
Детали
![Система охлаждения ASSEMBLY [85960]](/upload/schemas/634419816c8646.15569097.gif)
Номер
Наименование детали
Цена
1
RADIATOR,ASSEMBLY W/ OIL COOLER (inc. 2-14) art. 0413-116
По запросу
2
Радиатор Arctic Cat art. 0413-184
от 11 890 ₽
3
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
4
GROMMET(LV 11378) art. 0423-030
По запросу
5
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
6
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
9
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
10
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
11
Масляный радиатор Arctic Cat art. 0413-122
от 19 800 ₽
12
Экран вентилятора Arctic Cat art. 0413-124
от 6 950 ₽
13
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
14
Clamp, Cable art. 0123-397
По запросу
15
Nut art. 0623-038
от 110 ₽
16
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
17
Bushing art. 0423-028
По запросу
18
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
19
Патрубок охлаждения Arctic Cat art. 0410-092
от 4 085 ₽
20
Патрубок охлаждения Arctic Cat art. 0410-089
от 9 471 ₽
21
Hose, Coolant - Upper Engine art. 0410-091
По запросу
22
Патрубок охлаждения Arctic Cat art. 0410-094
По запросу
23
Pipe, Coolant - Lower art. 0410-090
По запросу
24
Патрубок охлаждения Arctic Cat art. 0410-093
от 2 919 ₽
25
Патрубок охлаждения Arctic Cat art. 0410-095
По запросу
26
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
27
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Hose, Oil - Upper art. 0410-098
По запросу
29
Hose, Oil - Lower art. 0410-097
По запросу
30
Clamp - 5/16-3/4 Diameter art. 0623-028
По запросу
31
PAD,BATTERY-TOP FR art. 0406-288
По запросу
32
Tie, Cable - Reusable art. 0623-751
По запросу
