модель 2007 года
- Модель Prowler 650
- Код модели PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2007P2S4BUSR)

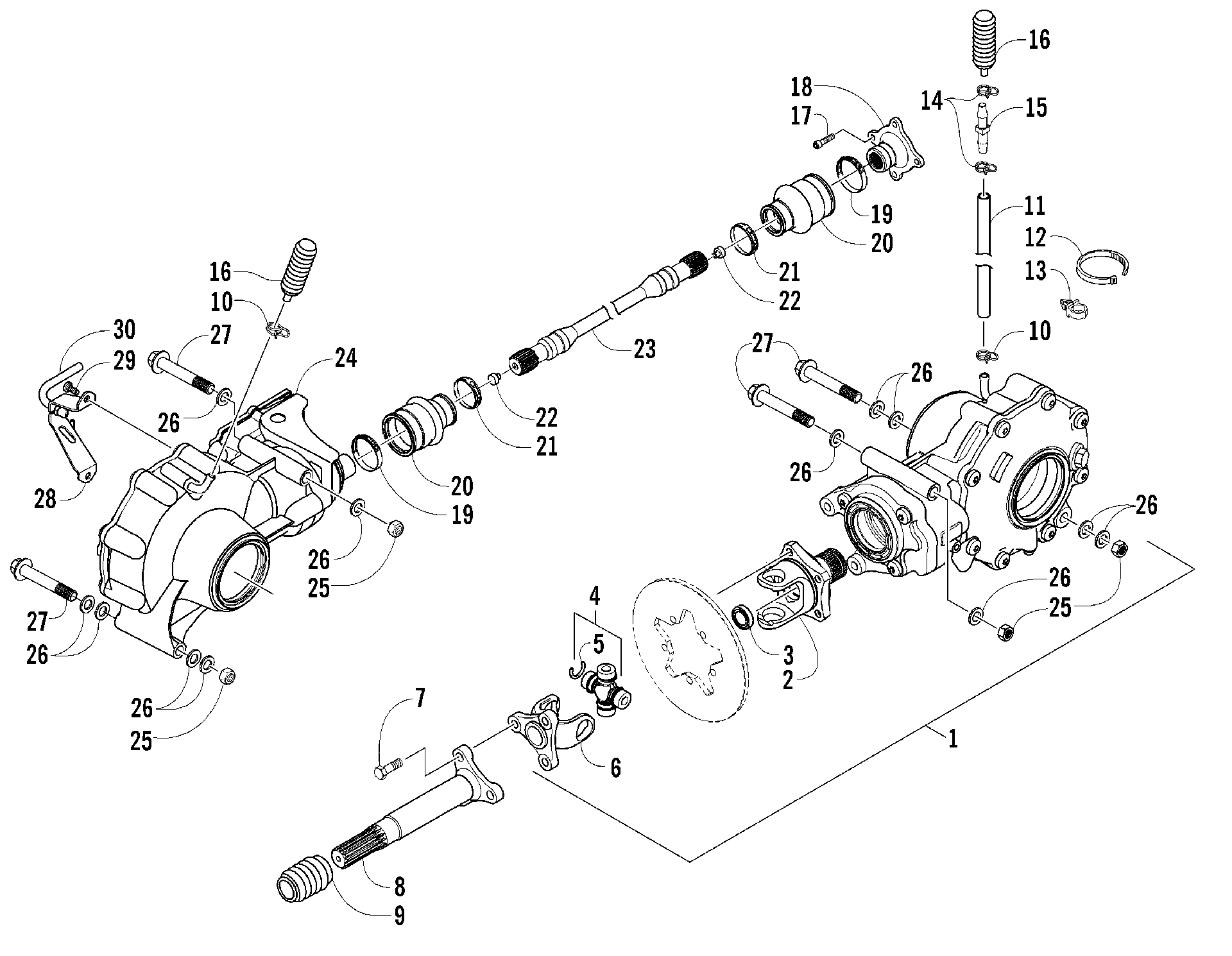

Схема трансмиссии ASSEMBLY [87886] для PROWLER XT 650 H1 AUTOMATIC 4X4 RED (U2007P2S4BUSR)
Схема
Детали
![Трансмиссия ASSEMBLY [87886]](/upload/schemas/634422ea5e6779.24119501.gif)
Номер
Наименование детали
Цена
1
GEARCASE,REAR(4.0-PLR) (inc. 2-6) art. 1502-406
По запросу
2
Вал входной Arctic Cat art. 1502-124
от 21 900 ₽
3
Cover, End art. 1402-322
По запросу
4
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 1 шт.
5
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
6
YOKE/CROSS-ASSY art. 0502-331
По запросу
7
Screw, Cap art. 8409-025
По запросу
8
Driveshaft - Rear art. 0502-857
По запросу
9
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
10
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Clip, Routing Optional art. 0623-101
По запросу
14
CLAMP,HOSE-DOUBLE WIRE art. 0423-155
По запросу
15
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
16
Сапун Arctic Cat art. 1402-620
от 750 ₽
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
19
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
20
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
21
Хомут Arctic Cat art. 0423-411
По запросу
22
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
23
Карданный вал Arctic Cat art. 1402-271
от 18 491 ₽
24
Редуктор передний Arctic Cat Prowler 650 art. 1502-127
По запросу
25
Гайка Arctic Cat art. 8428-002
от 310 ₽
26
Шайба Arctic Cat art. 0423-426
от 110 ₽
27
Screw, Cap art. 0423-404
По запросу
28
Plate, Cable art. 0502-942
По запросу
29
Винт Arctic Cat art. 0423-396
от 473 ₽
30
Cable art. 0487-037
По запросу
