модель 2010 года
- Модель Prowler 550
- Код модели PROWLER 550 XT 4X4 RED (U2010P2O4EUSR)

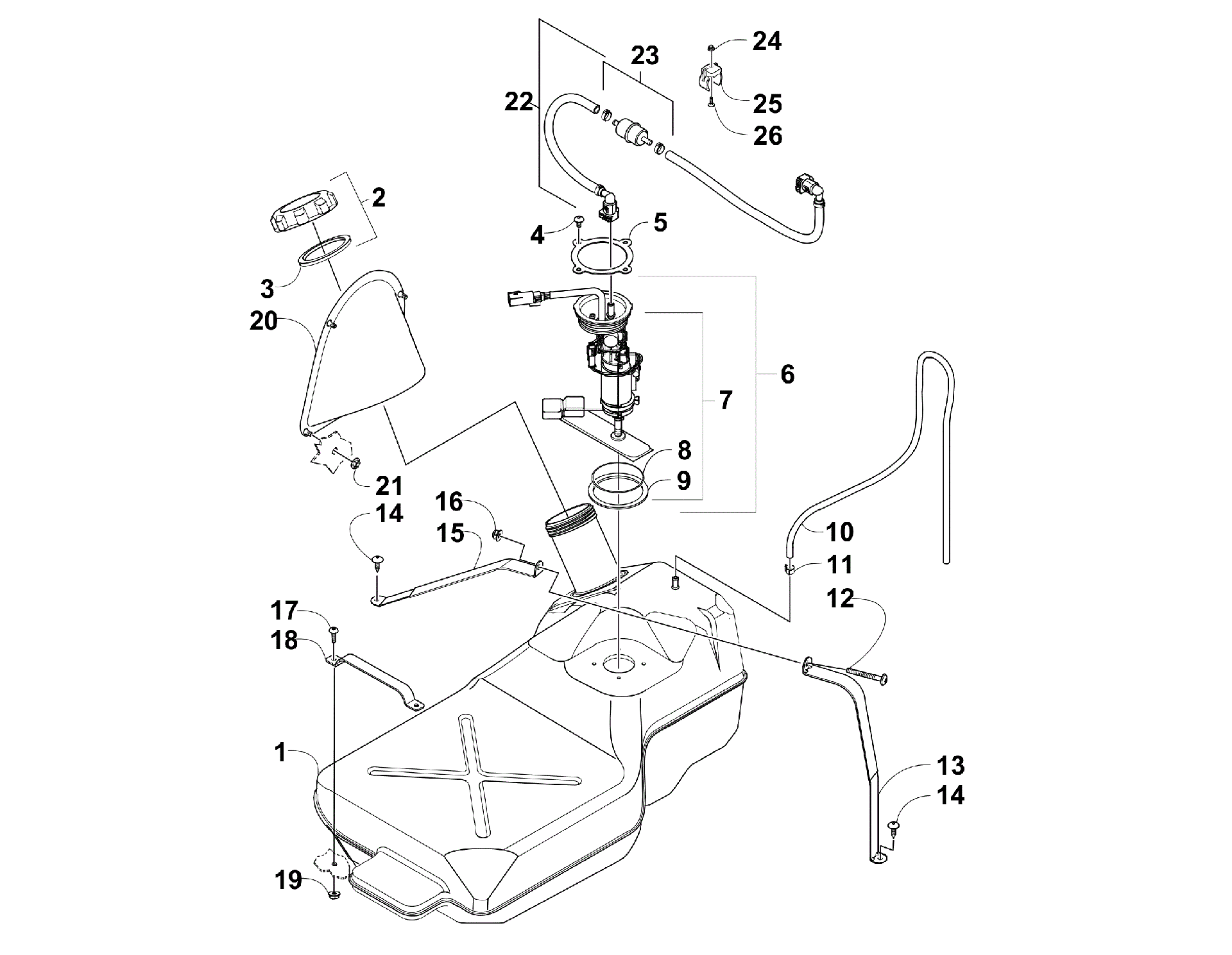

Схема узла топливного бака UP TO VIN: 302024 [92477] для PROWLER 550 XT 4X4 RED (U2010P2O4EUSR)
Схема
Детали
![Узел топливного бака UP TO VIN: 302024 [92477]](/upload/schemas/63442f6e1384a6.87225221.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY - S/P (R/B 0570-485) (inc. 2-5)(replaces 0570-203) art. 0570-485
По запросу
2
Крышка бензобака art. 0470-541
По запросу
3
Gasket, Gas Tank Cap art. 1670-228
По запросу
4
Screw, Machine art. 8476-612
По запросу
5
MOUNT,FUEL PUMP art. 0470-606
По запросу
6
PUMP,FUEL-ASSEMBLY (PFA-102) (inc. 7-9) art. 0570-272
По запросу
7
Датчик уровня топлива Arctic Cat art. 0570-256
от 18 396 ₽
8
SEAL,FUEL PUMP art. 0470-614
По запросу
9
SEAL,FUEL PUMP art. 0470-613
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Clamp, Hose art. 0423-688
По запросу
12
Screw, Machine art. 8476-650
По запросу
13
STRAP,FUEL TANK art. 0470-830
По запросу
14
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
15
STRAP,FUEL TANK art. 0470-829
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Болт Arctic Cat art. 8476-620
По запросу
18
Bracket, Hold-Down - Front art. 0470-544
По запросу
19
Nut art. 0623-038
от 110 ₽
20
Insert, Gas Tank Cap art. 1406-886
По запросу
21
Гайка art. 0423-357
По запросу
22
HOSE,FUEL-ASSEMBLY (inc. 23) art. 0570-245
По запросу
23
Фильтр топливный art. 0570-246
от 4 998 ₽
24
Nut, Lock art. 8427-502
По запросу
25
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
26
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
