модель 2010 года
- Модель Prowler 550
- Код модели PROWLER 550 XT 4X4 RED (U2010P2O4EUSR)

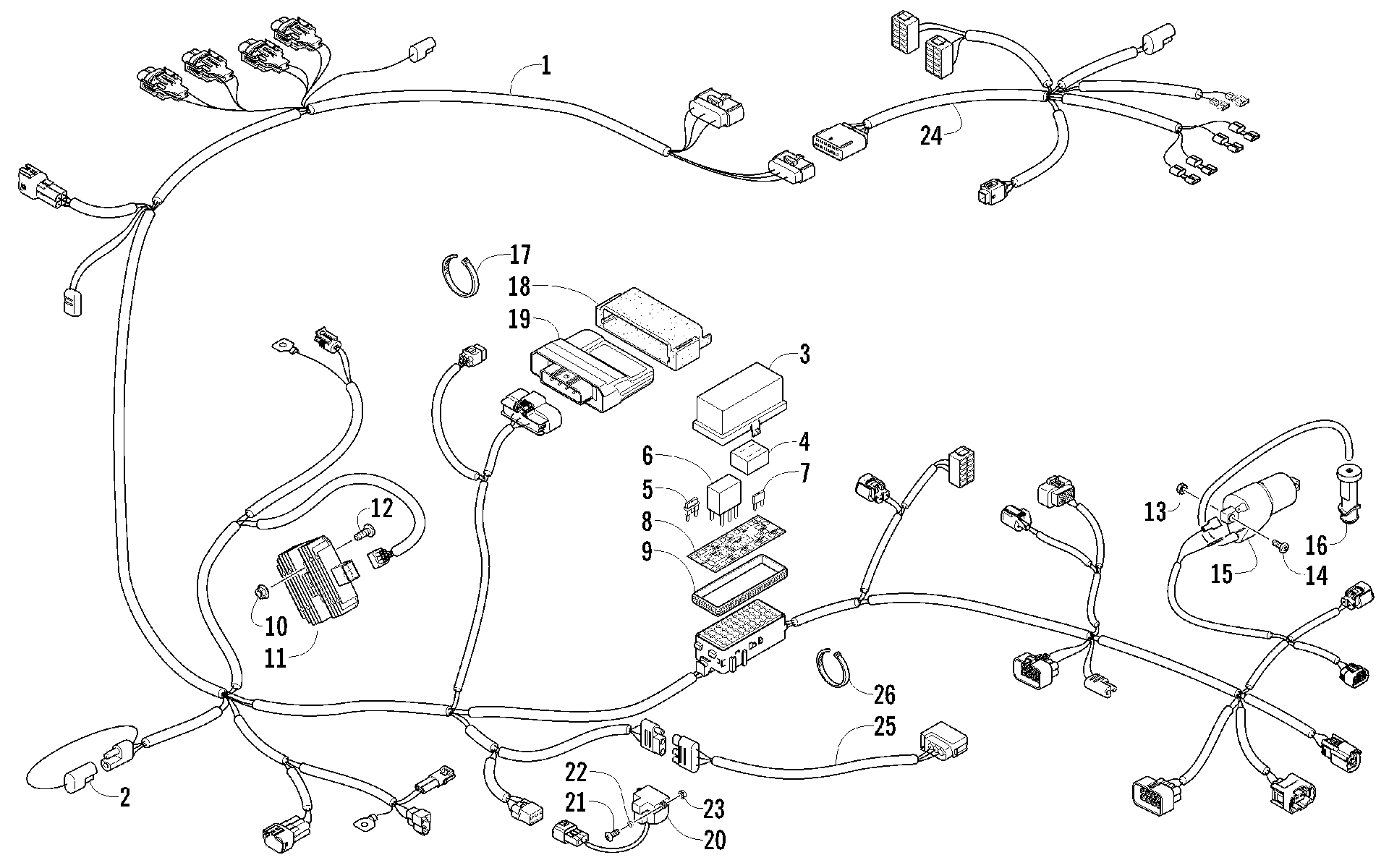

Схема жгута проводов ASSEMBLY [92486] для PROWLER 550 XT 4X4 RED (U2010P2O4EUSR)
Схема
Детали
![Жгут проводов ASSEMBLY [92486]](/upload/schemas/63444886572c58.17365394.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-9) art. 0486-296
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Fuse - 10 Amp art. 0430-032
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
8
DECAL,POWER DISTRIBUTION MODULE art. 2411-080
По запросу
9
Seal art. 0430-086
По запросу
10
Гайка Arctic Cat art. 8424-602
от 110 ₽
11
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
12
Screw, Machine art. 8476-625
от 160 ₽
13
Nut art. 0623-038
от 110 ₽
14
Болт Arctic Cat art. 8476-620
По запросу
15
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 1 шт.
Подписаться
16
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
17
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
18
CUSHION,CASE-ECU art. 0430-076
По запросу
19
ECM art. 0530-021
По запросу
20
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
21
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
22
Washer art. 0123-802
от 110 ₽
23
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
24
Harness, Console art. 0486-290
По запросу
25
Harness, Adapter - Taillight art. 0486-176
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
