модель 2012 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 GT METALLIC BLACK (U2012W2W1PUSQ)

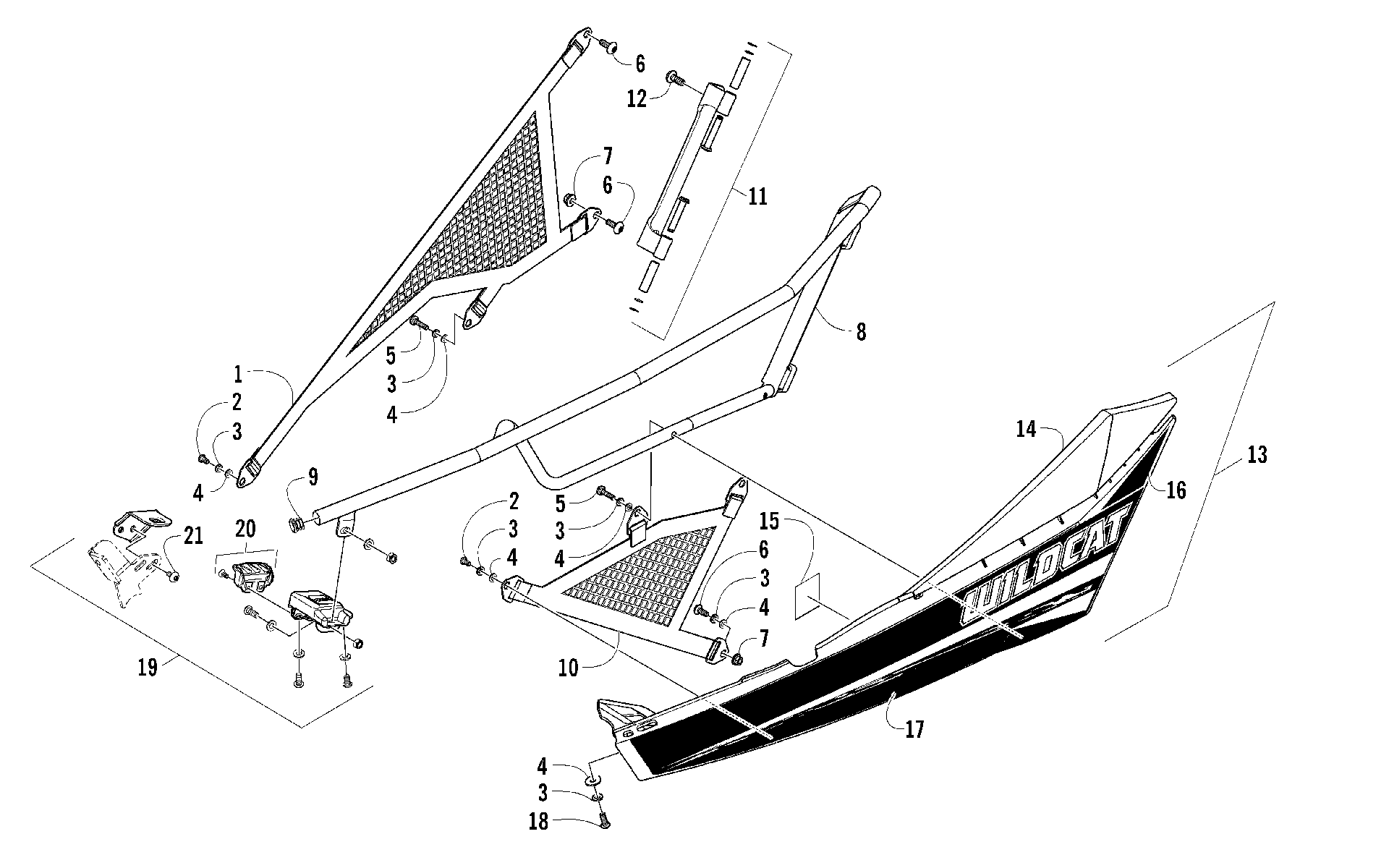

Схема dOOR узел [96512] для WILDCAT 1000 GT METALLIC BLACK (U2012W2W1PUSQ)
Схема
Детали
![DOOR узел [96512]](/upload/schemas/63442fcc4cc310.63711932.gif)
Номер
Наименование детали
Цена
0
If door assembly has been replaced, see Replacement door Assembly for ordering. Refer to Catquest Solution K24120065 for more information. (See kit part number 0453-871.) art. -N/A-
По запросу
1
Net, Restraint - Upper Right art. 4406-133
По запросу
1
Net, Restraint - Upper Left art. 4406-140
По запросу
2
BOLT,SHOULDER-M6X1.0X12mm art. 1423-156
По запросу
3
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
4
Washer art. 8050-223
По запросу
5
BOLT,SHOULDER-M6X1.0X25mm art. 1423-157
По запросу
6
Винт Arctic Cat art. 0826-029
от 110 ₽
7
Гайка Arctic Cat art. 0423-540
По запросу
8
Frame, Door - Right See Replacement Door Assembly for ordering. art. -N/A-
По запросу
9
CAP,PLASTIC art. 4406-013
По запросу
10
Net, Restraint - Lower Right art. 4406-148
По запросу
10
Net, Restraint - Lower Left art. 4406-142
По запросу
11
Петля двери Arctic Cat Wildcat art. 1436-454
от 8 558 ₽
11
HINGE-DOOR-RH-ASSY art. 1436-476
По запросу
12
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
13
Door w/Decals - Left (inc. 14-17) See Replacement Door Assembly for ordering. art. -N/A-
По запросу
14
Door w/o Decals - Left Black (inc. 15) See Replacement Door Assembly for ordering. art. -N/A-
По запросу
15
DECAL,WARNING-TIRE PRESSURE art. 2411-891
По запросу
16
Decal, Door - Upper Left art. 2411-961
По запросу
16
Decal, Door - Upper Right art. 2411-960
По запросу
17
Decal, Door - Lower Left art. 2411-963
По запросу
17
Decal, Door - Lower Right art. 2411-962
По запросу
18
Винт Arctic Cat art. 8468-616
от 116 ₽
19
Замок двери левый Arctic Cat 1436-453 art. 3436-101
от 18 743 ₽
19
KIT,BUCKLE-RH-ASSY(replaces 1436-800) art. 3436-102
По запросу
20
Направляющая дверной защелки Arctic Cat art. 1436-475
от 4 179 ₽
21
SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK art. 8468-612
По запросу
