модель 2012 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 GT METALLIC BLACK (U2012W2W1PUSQ)

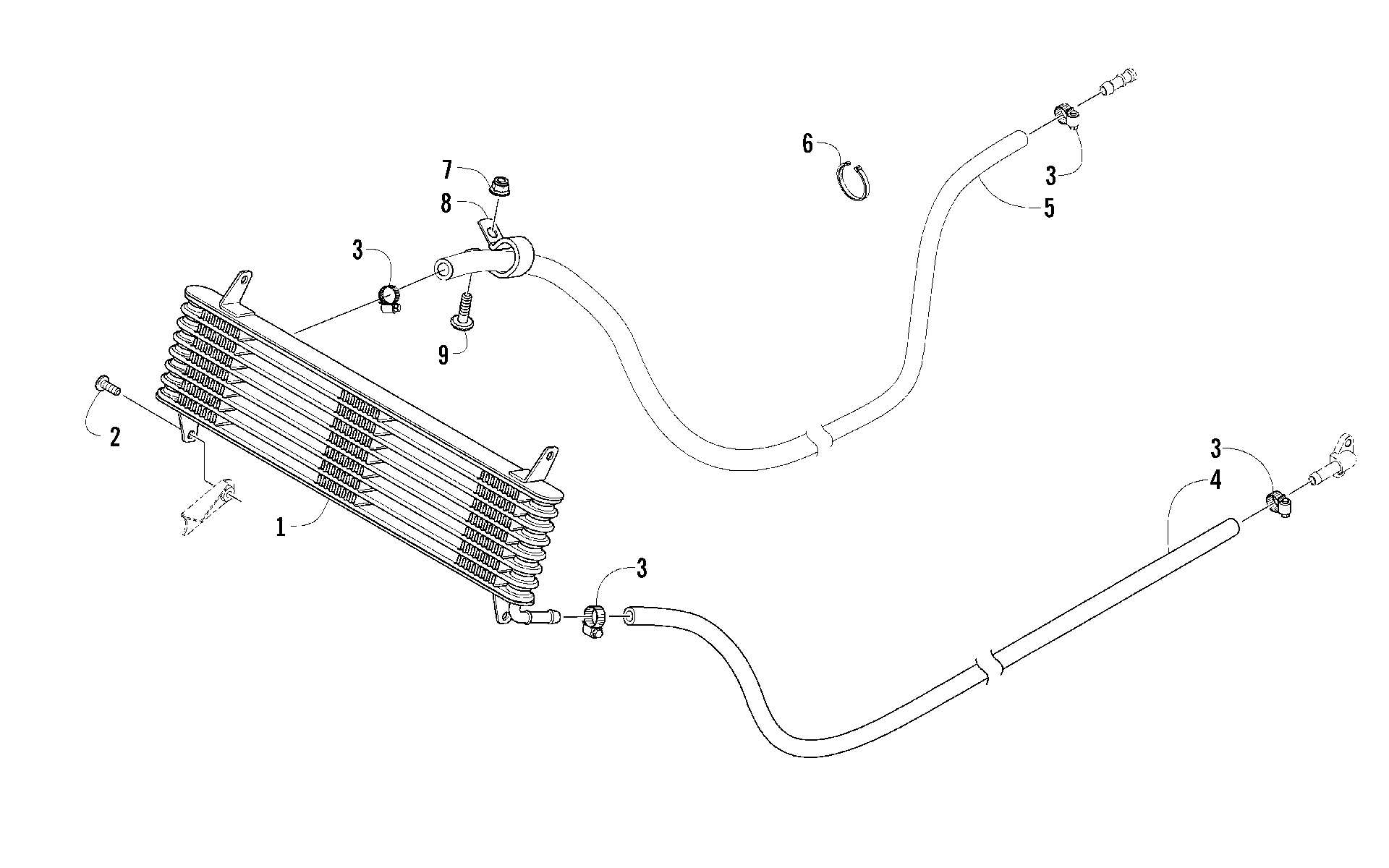

Схема масляного радиатора ASSEMBLY [96527] для WILDCAT 1000 GT METALLIC BLACK (U2012W2W1PUSQ)
Схема
Детали
![Масляный радиатор ASSEMBLY [96527]](/upload/schemas/63443bfdd00e67.31042577.gif)
Номер
Наименование детали
Цена
1
COOLER,OIL art. 0413-241
По запросу
2
Винт Arctic Cat art. 8476-616
По запросу
3
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
4
HOSE,OIL-9.52 ID X 1702mm LG RB:0410-323(replaces 0410-267) art. 0410-323
По запросу
5
HOSE,OIL-9.52 IDX2085mm LG RB: 0410-324(replaces 0410-268) art. 0410-324
По запросу
6
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Clamp, Routing art. 1623-675
По запросу
9
Болт Arctic Cat art. 8476-620
По запросу
