модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX LTD RED (U2014P7K4CUSE)

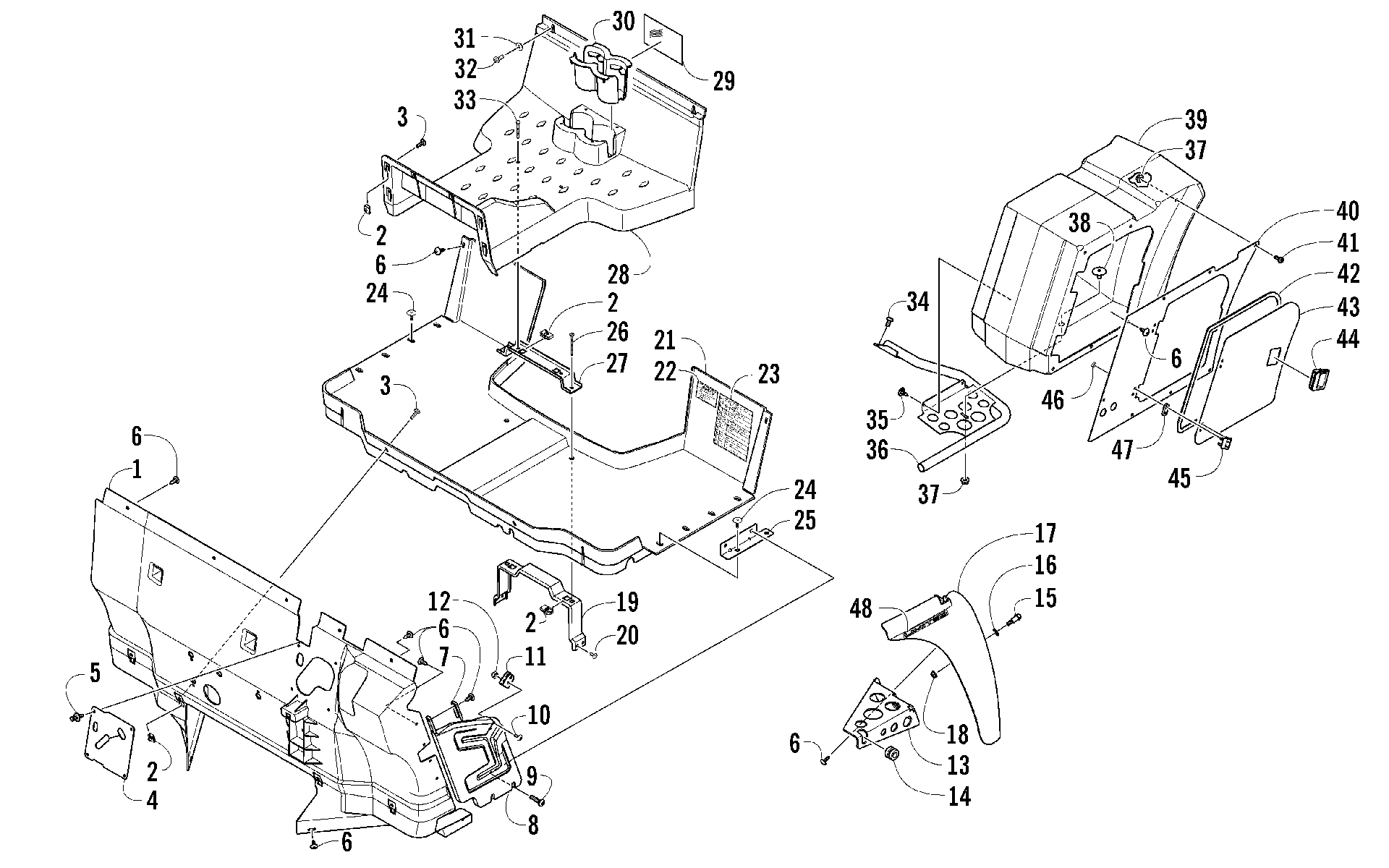

Схема cONSOLE, FLOOR панель & STORAGE BOX узел [100779] для PROWLER 500 HDX LTD RED (U2014P7K4CUSE)
Схема
Детали
![CONSOLE, FLOOR панель & STORAGE BOX узел [100779]](/upload/schemas/634454a3b8d951.47400343.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner art. 2516-798
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
4
Seal, Steering Column art. 0405-407
По запросу
5
Клипса Arctic Cat art. 0623-362
от 90 ₽
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
BRACKET,KICK PANEL-PTD BLACK art. 4506-596
По запросу
8
Panel, Side art. 2416-848
По запросу
9
Screw, Machine art. 8468-625
По запросу
10
Болт Arctic Cat art. 0423-419
По запросу
11
Latch, Side Restraint art. 2416-846
По запросу
12
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
13
Bracket, Support - Left art. 2506-067
По запросу
13
Bracket, Support - Right art. 2506-066
По запросу
14
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
15
Screw, Shoulder art. 0623-855
По запросу
16
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
17
FENDER,FRONT LH-VIBE MET RED-PTD art. 4506-913
По запросу
17
FENDER,FRONT RH-VIBE MET RED-PTD art. 4506-912
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Bracket, Support art. 2516-313
По запросу
20
Винт Arctic Cat art. 8476-616
По запросу
21
Floor(replaces 2416-085) art. 5406-460
По запросу
22
DECAL,"TREAD LIGHTLY" (HDX) art. 2411-233
По запросу
23
DECAL,WARNING-TCLOC (HDX) art. 2411-232
По запросу
24
Винт Arctic Cat art. 0423-545
от 326 ₽
25
Bracket, Side Panel - Left art. 4506-261
По запросу
25
Bracket, Side Panel - Right art. 4506-260
По запросу
26
Screw, Machine art. 8468-670
По запросу
27
Bracket, Support - Center Footrest art. 2416-483
По запросу
28
Footrest, Center (inc. 29) art. 5506-619
По запросу
29
Foil, Protective(replaces 0412-782) art. 1412-119
По запросу
30
GROMMET,CUPHOLDER art. 2416-109
По запросу
31
Шайба Arctic Cat art. 8450-133
от 116 ₽
32
Screw, Machine art. 8476-630
По запросу
33
Screw, Machine art. 8468-655
По запросу
34
Screw, Machine art. 8476-816
По запросу
35
Винт Arctic Cat art. 2623-164
от 368 ₽
36
Bracket, Support - Storage Box - Left art. 2516-855
По запросу
36
Bracket, Support - Storage Box - Right art. 2516-854
По запросу
37
Гайка Arctic Cat art. 8427-602
от 116 ₽
38
Screw, Shoulder art. 1423-133
от 13 471 ₽
39
BOX,SIDE STORAGE-LH-SERV ASSY (inc. 40-47 and 12 No. 37) art. 4506-527
По запросу
39
BOX,SIDE STORAGE-RH-SERV ASSY (inc. 40-47 and 12 No. 37) art. 4506-528
По запросу
40
Panel, Reinforcement art. 2516-858
По запросу
41
Винт Arctic Cat art. 8477-616
от 110 ₽
42
Seal, Access Door art. 2416-504
По запросу
43
Door, Access art. 2516-853
По запросу
44
LATCH,SLIDE art. 1423-035
По запросу
45
Hinge (inc. 46) art. 1423-037
По запросу
46
Nut, Stamped art. 1623-928
По запросу
47
Spacer art. 1423-036
По запросу
48
Decal, "Limited" art. 4411-040
По запросу
