модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX LTD RED (U2014P7K4CUSE)

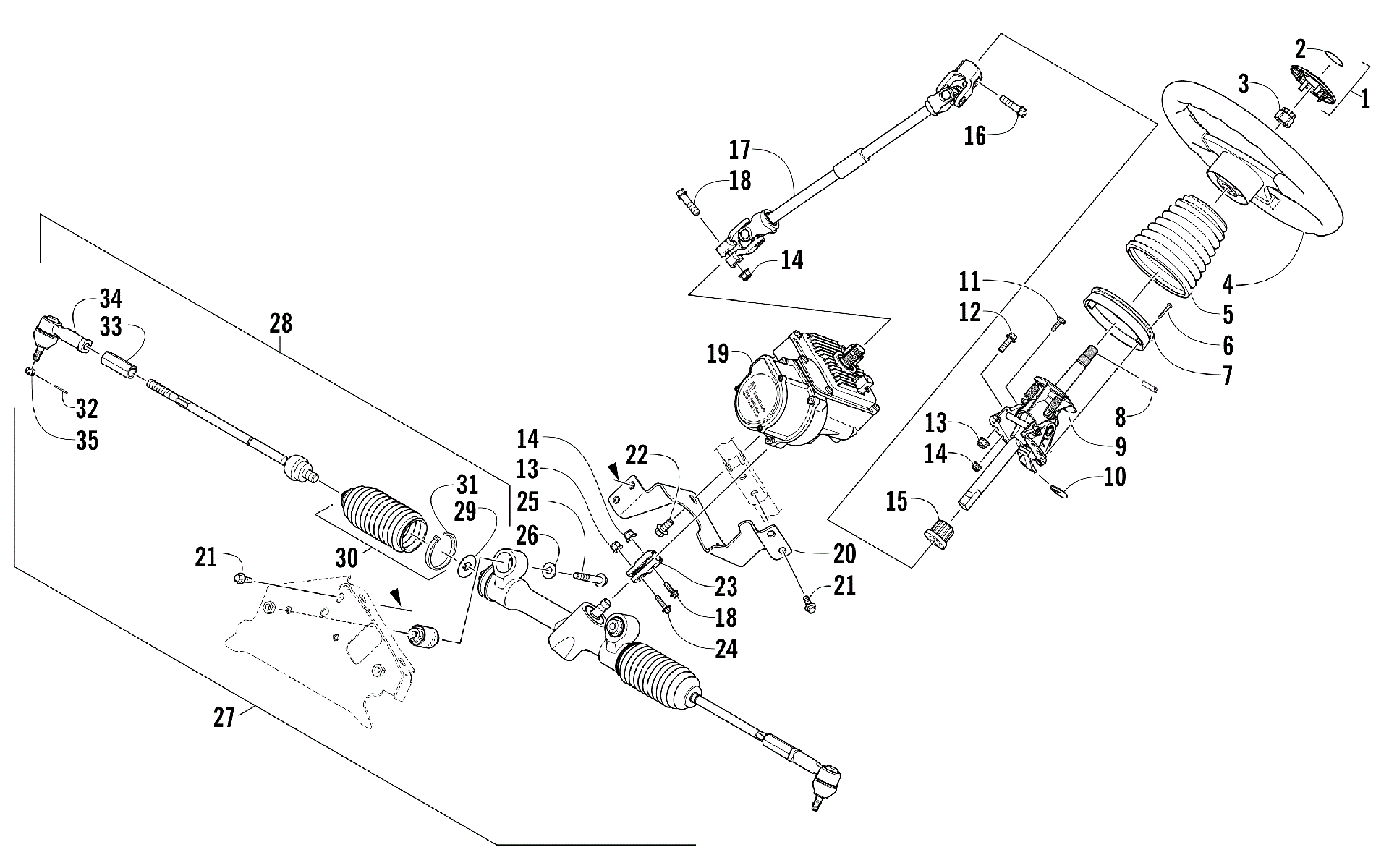

Схема рулевого управления ASSEMBLY [300120] для PROWLER 500 HDX LTD RED (U2014P7K4CUSE)
Схема
Детали
![Рулевое управление ASSEMBLY [300120]](/upload/schemas/63446d3dba1ea5.42114844.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel (inc. 2) art. 0505-690
По запросу
2
DECAL,STEERING WHEEL art. 1411-798
По запросу
3
Nut art. 0423-884
По запросу
4
Wheel, Steering art. 0405-398
По запросу
5
Boot art. 0405-339
По запросу
6
SCREW,SELF-TAP M4X0.7X25 art. 0423-743
По запросу
7
SUPPORT,BOOT art. 0405-258
По запросу
8
Clip, Retaining art. 1423-045
По запросу
9
Mechanism, Tilt art. 0505-886
По запросу
10
CAP,TILT LEVER art. 2406-590
По запросу
11
Болт Arctic Cat art. 8476-620
По запросу
12
Болт Arctic Cat art. 8408-825
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Bushing art. 0405-155
По запросу
16
BOLT,PINCH (M10 X 1.25 W/ PATCH)-SILV art. 1423-047
По запросу
17
Shaft, Steering - Assembly art. 0405-435
По запросу
18
SCREW,CAP-HFH M6X1.0X35 CL10.9 SILV art. 1423-076
По запросу
19
Kit, EPS - Assembly - CAN - G2(replaces 0505-849) art. 0505-955
По запросу
20
Bracket, Mounting art. 4506-152
По запросу
21
Болт Arctic Cat art. 8408-816
от 110 ₽
22
Болт Arctic Cat art. 8409-020
от 110 ₽
23
Coupler, Steering art. 0405-440
По запросу
24
SCREW,CAP-HFH M8X1.25X30 CL10.9 BLK art. 1423-053
По запросу
25
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
26
Washer art. 0623-728
По запросу
27
Рулевая рейка Arctic Cat art. 0505-689
По запросу
28
Kit, Tie Rod - Inner - w/Rod End (inc. 29-30) art. 0505-772
По запросу
29
Шайба Arctic Cat art. 0405-428
По запросу
30
Kit, Tie Rod Boot (inc. 31-32) art. 0505-745
от 1 520 ₽
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
32
Pin, Cotter art. 0623-175
По запросу
33
Nut, Jam art. 0505-640
По запросу
34
Рулевой наконечник art. 0505-743
от 4 389 ₽
35
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
