модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX XT RED (U2014P6K4CUSE)

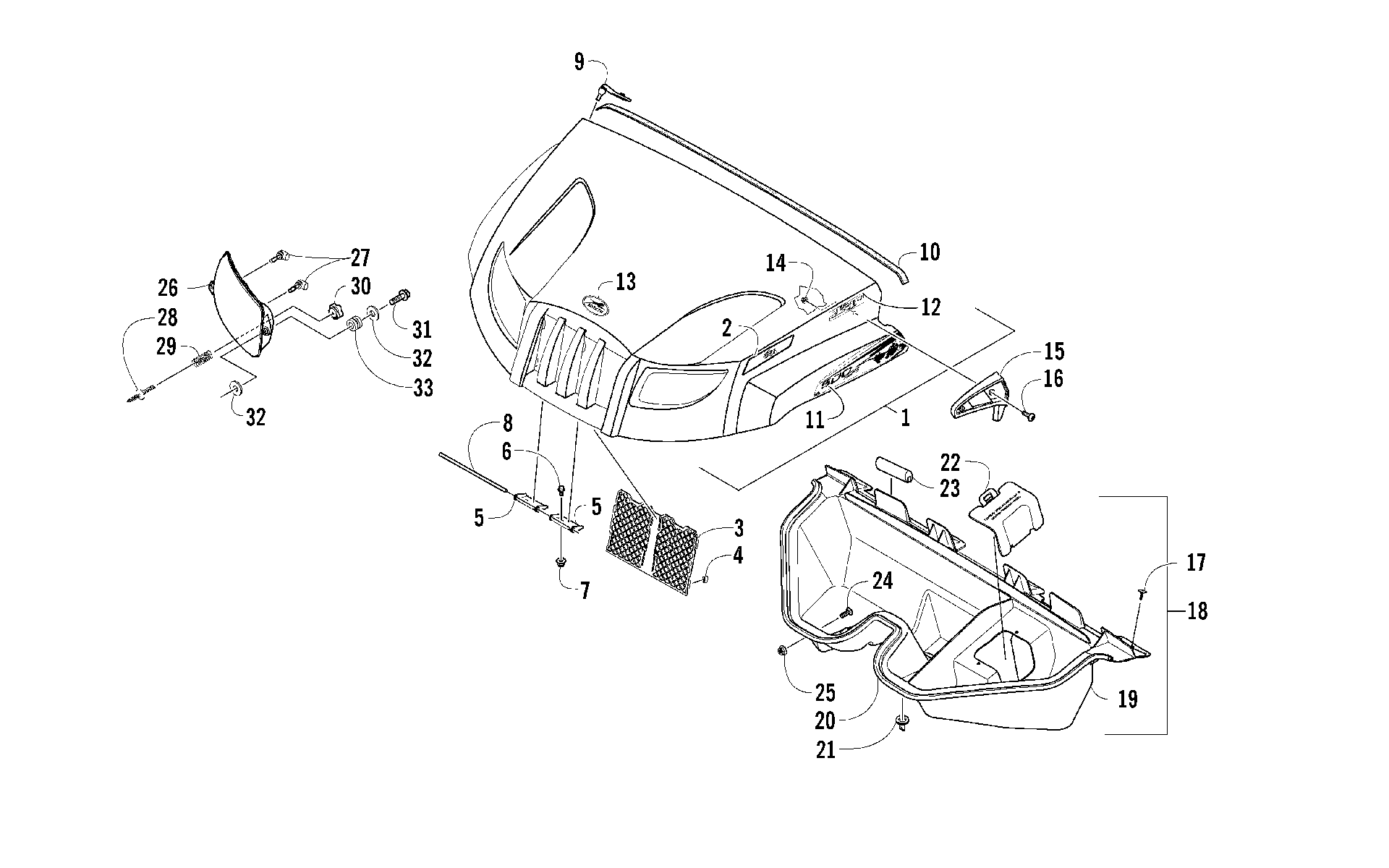

Схема hOOD и HEADLIGHT узел [100453] для PROWLER 500 HDX XT RED (U2014P6K4CUSE)
Схема
Детали
![HOOD и HEADLIGHT узел [100453]](/upload/schemas/634462fe441826.71769174.gif)
Номер
Наименование детали
Цена
1
Hood - Assembly Red (inc. 2) art. 4506-964
По запросу
2
REFLECTOR,FRONT-RH art. 0411-818
По запросу
2
REFLECTOR,FRONT-LH art. 0411-819
По запросу
3
Grill, Screen - Black art. 1406-733
По запросу
4
Clip, U art. 0123-987
По запросу
5
Bracket, Hood art. 2516-606
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Pin, Hood art. 1406-915
По запросу
9
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
10
Seal, Hood art. 0417-013
По запросу
11
Decal, Hood - 500 EFI - Right art. 4411-034
По запросу
11
Decal, Hood - 500 EFI - Left art. 4411-035
По запросу
12
Decal, "XT" art. 4411-043
По запросу
13
Decal, "Arctic Cat" art. 9611-751
По запросу
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Louver - Left art. 2416-513
По запросу
15
Louver - Right art. 2416-512
По запросу
16
Болт Arctic Cat art. 0423-356
от 168 ₽
17
Винт Arctic Cat art. 0423-545
от 326 ₽
18
Box, Storage - Under Hood (inc. 19-22) art. 4506-037
По запросу
19
Box, Storage art. 2416-520
По запросу
20
Seal, Storage Box art. 1406-946
По запросу
21
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
22
Cover, Access - Master Cylinder art. 1406-944
По запросу
23
Trim, Dash Support art. 0417-014
По запросу
24
Винт Arctic Cat art. 8476-616
По запросу
25
Гайка Arctic Cat art. 8424-602
от 110 ₽
26
HEADLIGHT,RH-ASSY (inc. 27) art. 0509-044
от 6 950 ₽
26
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
27
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
28
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
29
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
30
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
31
Screw, Self-Tapping art. 0623-785
По запросу
32
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
33
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
