модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX XT RED (U2014P6K4CUSE)

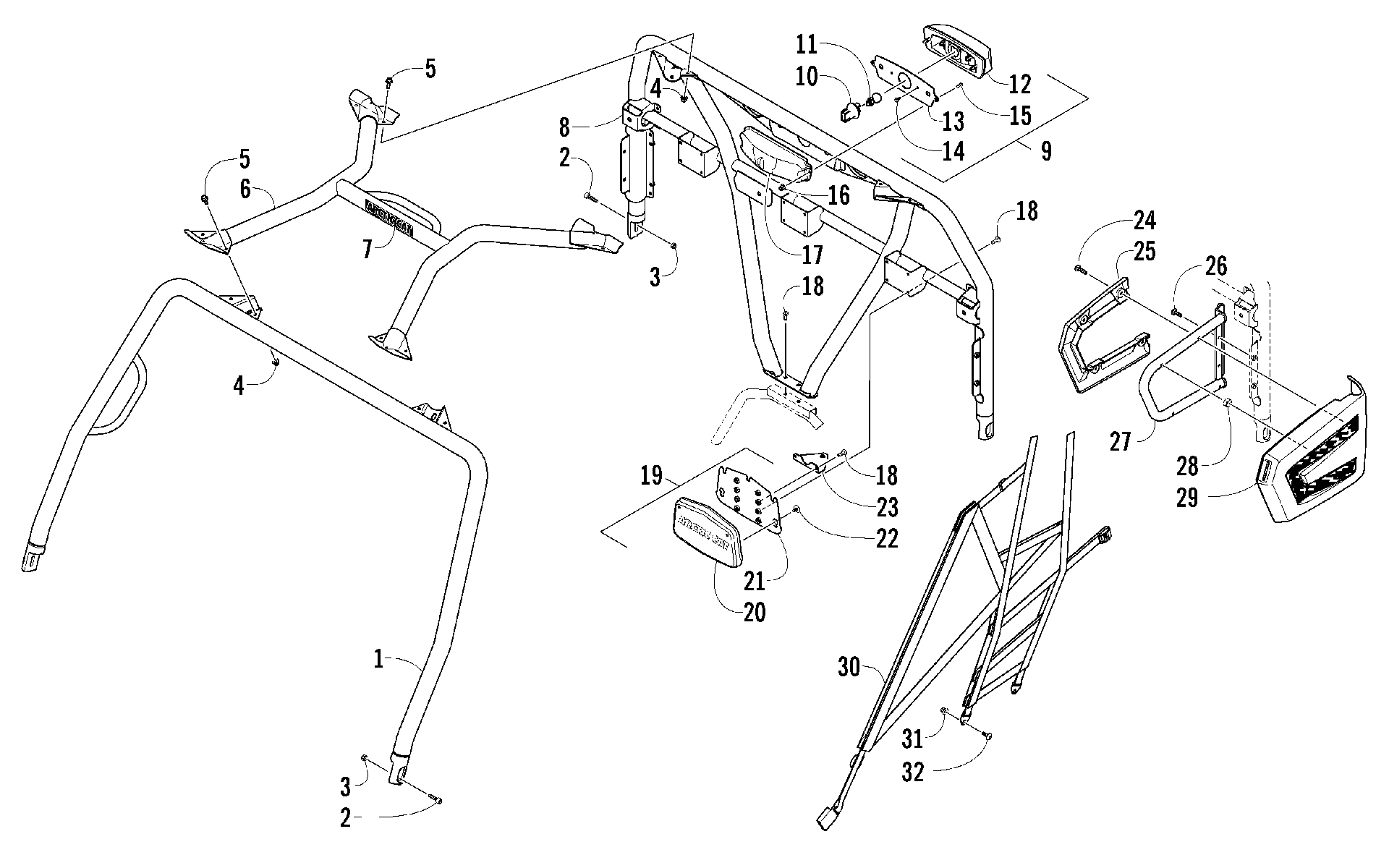

Схема rOPS и TAILLIGHT узел [100418] для PROWLER 500 HDX XT RED (U2014P6K4CUSE)
Схема
Детали
![ROPS и TAILLIGHT узел [100418]](/upload/schemas/6344689be13ad5.26735858.gif)
Номер
Наименование детали
Цена
1
HOOP,CANOPY-FRONT-PTD BLACK art. 4506-859
По запросу
2
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-140
По запросу
3
Nut, Hex Lock art. 1423-161
По запросу
4
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 8 шт.
Подписаться
5
SCREW,CAP-HFH M10X1.25X25 - CL10.9 art. 1423-151
По запросу
6
Support, ROPS art. 4506-865
По запросу
7
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
8
ROPS - Rear art. 5506-193
По запросу
9
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
10
SOCKET,TAIL LIGHT art. 0409-057
По запросу
11
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
12
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
13
Bracket, Taillight Mounting art. 2406-069
По запросу
14
Screw, Self-Tapping art. 0623-301
По запросу
15
Винт Arctic Cat art. 8468-616
от 116 ₽
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Cover, Taillight art. 2516-893
По запросу
18
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
19
Pad, Headrest (inc. 20-22) art. 4406-989
По запросу
20
Pad, Headrest(replaces 1406-884) art. 4406-989
По запросу
21
Mount, Headrest art. 1506-722
По запросу
22
Plug art. 0623-544
По запросу
23
Bracket, Mounting - Flag art. 4506-296
По запросу
24
SCREW,MACH-TSTRH M6X1.0X40 Z&BLK art. 8477-640
По запросу
25
Panel, Side Restraint - Inner Left art. 4406-187
По запросу
25
Panel, Side Restraint - Inner Right art. 4406-186
По запросу
26
Винт Arctic Cat art. 8477-620
от 168 ₽
27
Support, Side Restraint - Left art. 4506-825
По запросу
27
Support, Side Restraint - Right art. 4506-824
По запросу
28
Spacer art. 1423-174
По запросу
29
Panel, Side Restraint - Outer Right art. 4406-108
По запросу
29
Panel, Side Restraint - Outer Left art. 4406-109
По запросу
30
Restraint, Side - Right art. 4406-188
По запросу
30
Restraint, Side - Left art. 4406-189
По запросу
31
Nut, Lock art. 1423-171
По запросу
32
BOLT,SHOULDER-M6 X 1.0 X 12mm LG art. 1423-196
По запросу
