модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2014WSW1PUSE)

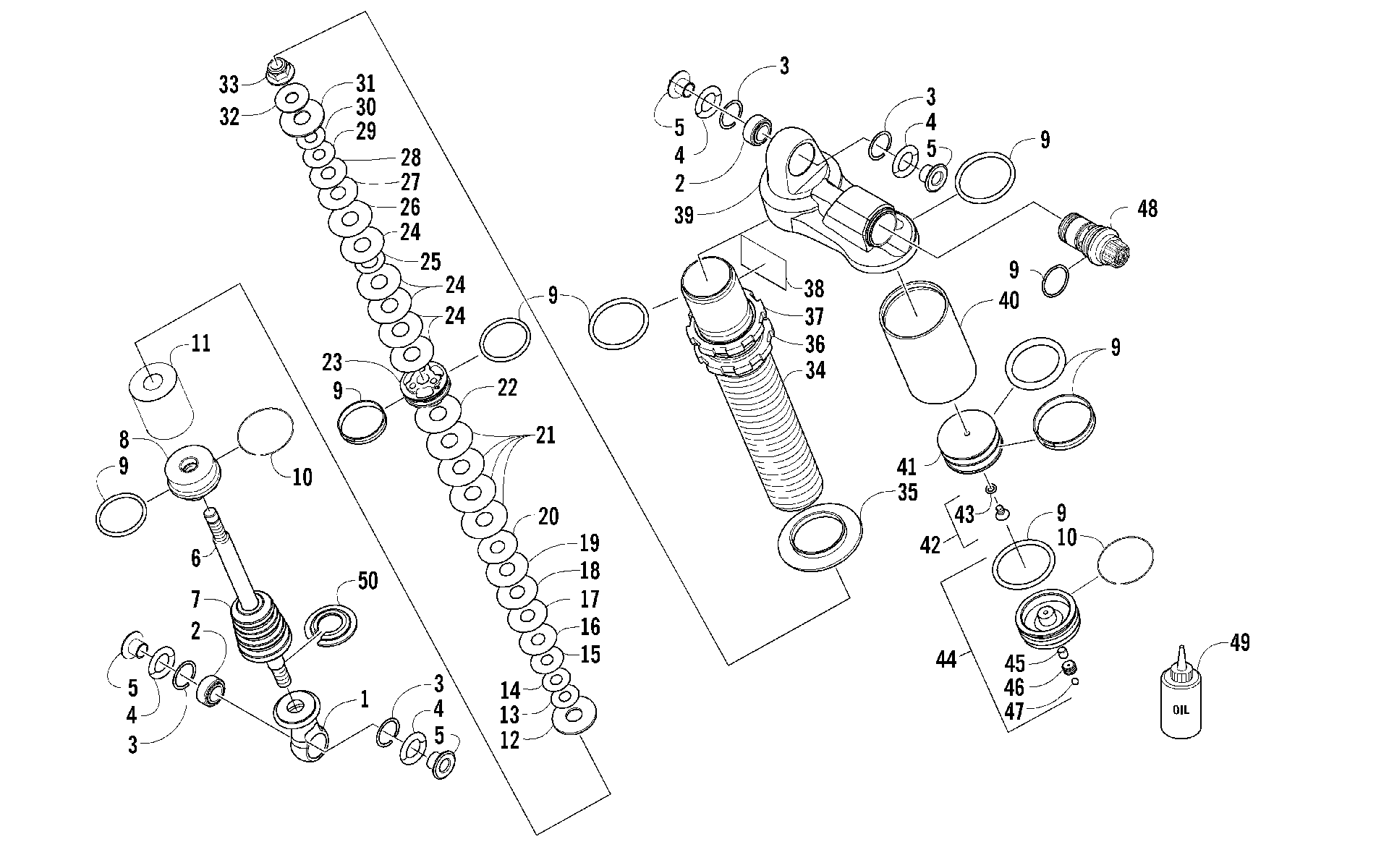

Схема передней части SUSPENSION SHOCK ABSORBER [98537] для WILDCAT X RED (U2014WSW1PUSE)
Схема
Детали
![Передняя часть SUSPENSION SHOCK ABSORBER [98537]](/upload/schemas/634473e601a5f7.50621987.gif)
Номер
Наименование детали
Цена
0
SHOCK,FRONT (FOX) art. 0403-343
По запросу
1
Eyelet art. 0403-367
По запросу
2
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
3
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
4
O-RING,SHOCK SPACER art. 0403-349
По запросу
5
SPACER,FRONT SHOCK MOUNT art. 0403-347
По запросу
6
SHAFT,CHROME-.620 OD X 13.90" TLG art. 0403-370
По запросу
7
BUMPER,.620 SHAFT X 2.350" TLG art. 0403-361
По запросу
8
BEARING,CAP ASSY-1.834 BORE X .620 SHAFT art. 0403-379
По запросу
9
SHOCK, SEAL REBUILD KIT-FOX art. 0403-393
По запросу
10
Ring, Retaining art. 0604-992
По запросу
11
SPACER,SHAFT-.630 ID X 1.500 OD X 1.500 art. 0403-371
По запросу
12
Washer, Top Out art. 2604-449
По запросу
13
VALVE, .900 OD X .504 ID X .012 TH art. 0403-382
По запросу
14
Valve, 0.950 x 0.012 in. art. 2604-481
По запросу
15
Valve, 1.100 x 0.012 in. art. 2604-487
По запросу
16
Valve, 1.250 x 0.012 in. art. 2604-687
По запросу
17
Valve, 1.350 x 0.012 in. art. 2604-493
По запросу
18
Valve, 1.425 x 0.012 in. art. 2604-498
По запросу
19
Valve, 1.600 x 0.012 in. art. 2604-503
По запросу
20
VALVE,1.250 OD X .504 ID X .004 TH art. 0403-381
По запросу
21
Valve, 1.600 x 0.008 in. art. 2604-501
По запросу
22
VALVE,DB 1.600 OD X .504 ID X .006 TH art. 0403-385
По запросу
23
Piston, High-Flow art. 0403-394
По запросу
24
Valve, 1.425 x 0.008 in. art. 2604-496
По запросу
25
VALVE, .750 OD X .504 ID X .008 TH art. 0403-384
По запросу
26
Valve, 1.350 x 0.008 in. art. 2604-491
По запросу
27
Valve, 1.250 x 0.008 in. art. 2604-685
По запросу
28
Valve, 1.100 x 0.008 in. art. 2604-485
По запросу
29
Valve, 0.950 x 0.008 in. art. 2604-479
По запросу
30
Valve, 0.800 x 0.008 in. art. 2604-473
По запросу
31
WASHER,TOP OUT-1.230 X .504 X.082 art. 0403-383
По запросу
32
Washer, Backup art. 3604-184
По запросу
33
NUT,CENTER LOCK-1/2-20 GR A art. 0403-362
По запросу
34
Body, Shock art. 0403-366
По запросу
35
ADAPTER,SPRING art. 0403-352
По запросу
36
NUT,PRELOAD-SHOCK art. 0403-350
По запросу
37
NUT,PRELOAD JAM-SHOCK art. 0403-348
По запросу
38
DECAL,FOX PODIUM art. 0403-363
По запросу
39
BODY,CAP-ASSY-PIGBACK-1.834BORE X.998 art. 0403-376
По запросу
40
RESERVOIR,1.834 BORE X 6.00 TLG art. 0403-369
По запросу
41
PISTON,FLOATING-ASSY-1.834 BORE (inc. 42-43) art. 0403-377
По запросу
42
Screw, Machine - w/O-Ring (inc. 43) art. 1604-316
По запросу
43
O-Ring (FOX only) art. 1604-425
По запросу
44
End Cap, Reservoir - Assembly - Bore (inc. 45-47) art. 2603-525
По запросу
45
Plug, Rubber - Valve art. 1604-428
По запросу
46
Screw, Set art. 2603-338
По запросу
47
Ball, Air Valve art. 2603-337
По запросу
48
DAMPING ADJUST-ASSY art. 0403-380
По запросу
49
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
50
RETAINER,SPRING art. 0403-345
По запросу
