модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2014WSW1PUSE)

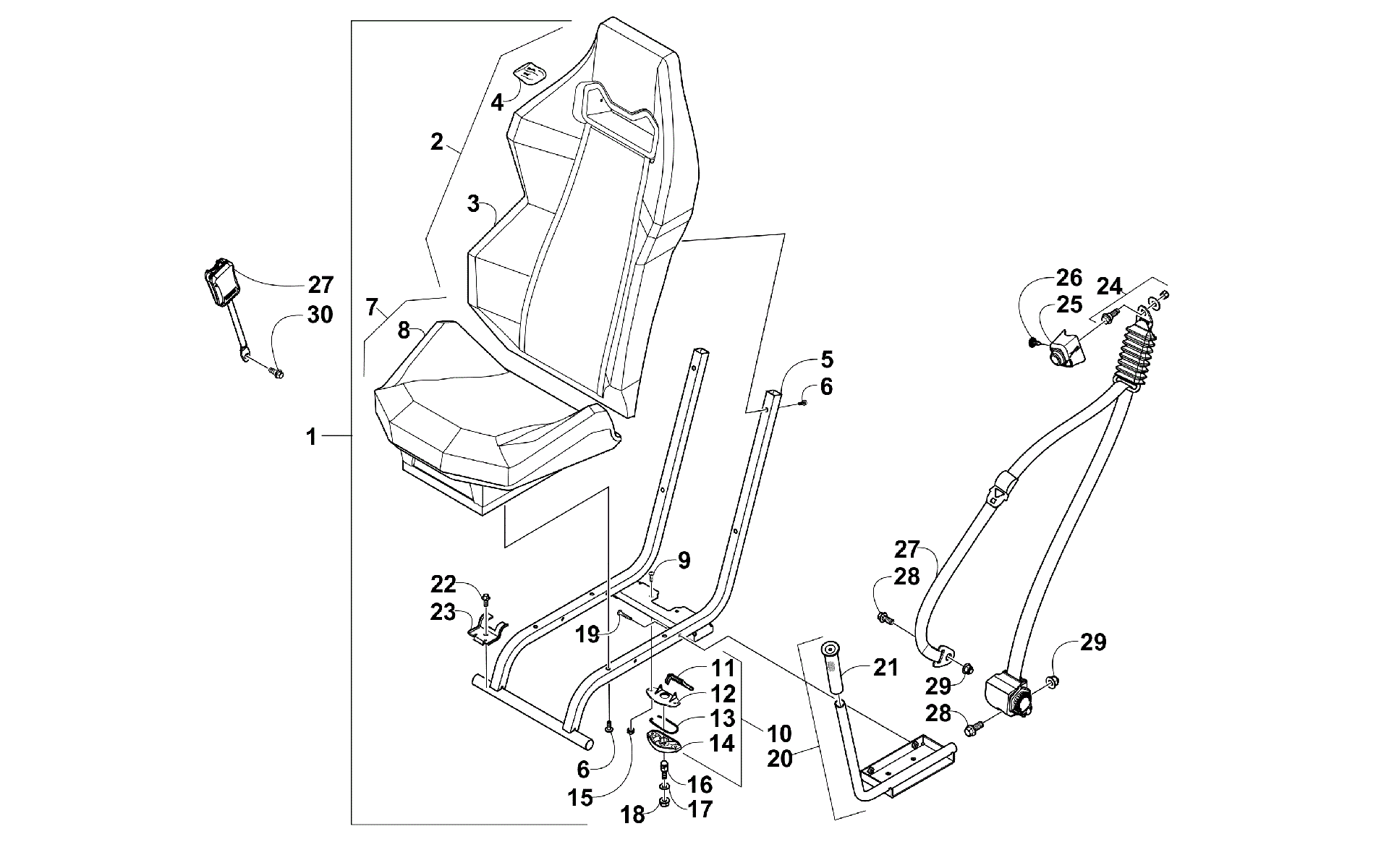

Схема сиденья ASSEMBLY [100628] для WILDCAT X RED (U2014WSW1PUSE)
Схема
Детали
![Сиденье ASSEMBLY [100628]](/upload/schemas/63448229964e32.42252378.gif)
Номер
Наименование детали
Цена
1
SEAT,BLK/RED-ASSY (inc. 2-15) art. 5506-227
По запросу
2
SEAT BACK-BLK/RED (inc. 3-4) art. 5506-209
По запросу
3
COVER, SEAT BACK-BLK/RED art. 5506-639
По запросу
4
KIT, SEAT HARDWARE art. 1423-265
По запросу
5
Frame, Seat - Black art. 5506-069
По запросу
6
Screw, Machine art. 8468-617
По запросу
7
Base, Seat (inc. 8) art. 5506-208
По запросу
8
Cover, Base Seat - Black/Red art. 5506-638
По запросу
9
Screw, Machine art. 8468-620
По запросу
10
Latch, Seat - Assembly (inc. 11-14) art. 2706-164
По запросу
11
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
12
COVER,LATCH-SEAT art. 1673-635
По запросу
13
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
14
BACK,LATCH-SEAT art. 1673-634
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Stud, Latch - Seat art. 0423-559
По запросу
17
Шайба Arctic Cat art. 0423-073
от 221 ₽
18
Nut, Lock art. 8424-002
По запросу
19
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
20
HANDLE - ASSY (inc. 21) art. 5506-173
По запросу
21
Рукоятка art. 4606-945
По запросу
22
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
23
BRKT,SEAT MOUNTING-PTD BLK art. 5506-078
По запросу
24
Screw, Shoulder - Assembly art. 0423-915
По запросу
25
COVER,SEATBELT-LH art. 2416-937
По запросу
25
COVER,SEATBELT-RH art. 2416-936
По запросу
26
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
27
BELT,SEAT-3PT 11.5" NAR CABLE-ASSY art. 5506-159
По запросу
28
Screw, Cap art. 1423-182
По запросу
29
Nut, Lock art. 1423-184
По запросу
30
SCREW,CAP-HFHM12X1.75X30CL10.9RIE W/2353 art. 1423-183
По запросу
