модель 2015 года
- Модель Prowler 550
- Код модели PROWLER 550 XT BLACK (U2015R2O4EUSP)

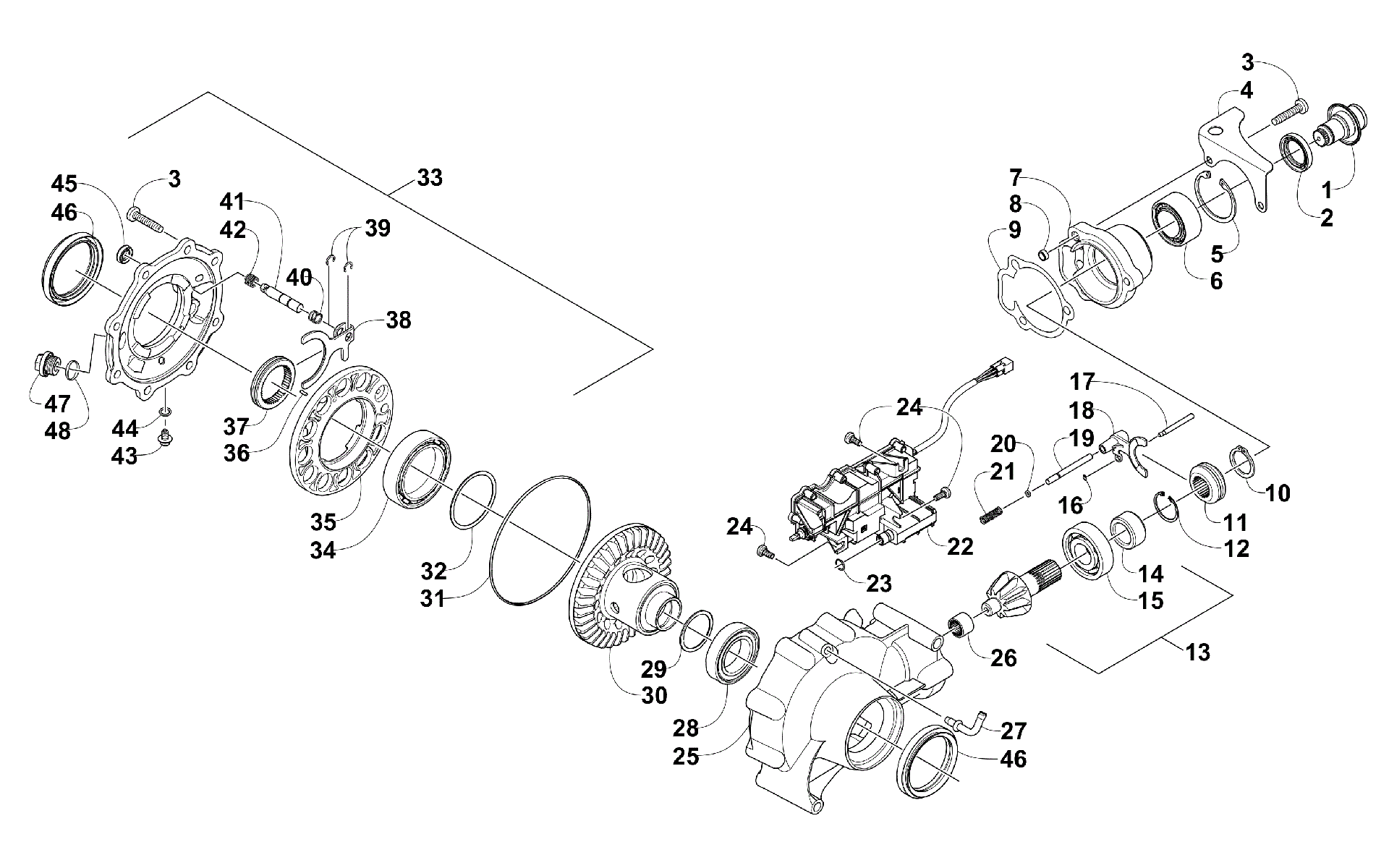

Схема передней части DRIVE GEARCASE ASSEMBLY [300726] для PROWLER 550 XT BLACK (U2015R2O4EUSP)
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [300726]](/upload/schemas/634523e3814804.49375589.gif)
Номер
Наименование детали
Цена
0
Gear Case, Front art. 2502-178
По запросу
1
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
2
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
3
Screw, Self-Tapping art. 0423-118
По запросу
4
Bracket, Actuator art. 1502-237
от 2 820 ₽
Аналог
Крепежная пластина переднего редуктора Arctic Cat б.у
art. 1502-237_б.у
2 820 ₽
Требуется 1 шт.
5
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
6
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
7
Housing, Pinion art. 0502-528
По запросу
8
Pin, Dowel art. 0402-411
По запросу
9
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
10
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
11
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
12
Ring, Retaining art. 1423-067
По запросу
13
GEAR,(9T 4.0)PINION-ASSEMBLY (inc. 14-15) art. 1502-937
По запросу
14
Collar, Retaining art. 1402-977
По запросу
15
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
16
Шайба Arctic Cat art. 0423-402
По запросу
17
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
18
Fork, Selector art. 0402-998
По запросу
19
Shaft, Shuttle art. 0402-417
По запросу
20
O-Ring art. 0423-147
По запросу
21
Пружинка Arctic Cat art. 0402-999
По запросу
22
ACTUATOR,ELEC LOCK art. 2502-194
По запросу
23
O-Ring art. 0423-981
По запросу
24
Винт Arctic Cat art. 0423-396
от 473 ₽
25
HOUSING, GEARCASE-MACHINED art. 2502-147
По запросу
26
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
27
Fitting, Elbow art. 2402-162
По запросу
28
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
29
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
29
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
29
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
29
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
30
GEAR (36T 4.0 LOCK)-WELDMENT art. 1502-861
По запросу
31
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
32
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
32
SHIM, 1.6 art. 1402-077
По запросу
32
SHIM, 1.5 art. 1402-076
По запросу
32
SHIM, 1.4 art. 1402-075
По запросу
32
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
33
Cover, Gear Case (inc. 34-45 and one No. 46) art. 2502-204
По запросу
34
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
35
FLANGE,BEARING-MACH art. 0502-413
По запросу
36
PIN, PARALLEL art. 1402-079
По запросу
37
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
38
FORK art. 1402-054
По запросу
39
RING, RETAINING art. 1402-058
По запросу
40
SPRING art. 1402-057
По запросу
41
SHAFT,LOCK art. 1402-656
По запросу
42
SPRING art. 1402-063
По запросу
43
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
44
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
45
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
46
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
47
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
48
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
