модель 2015 года
- Модель Prowler 550
- Код модели PROWLER 550 XT BLACK (U2015R2O4EUSP)

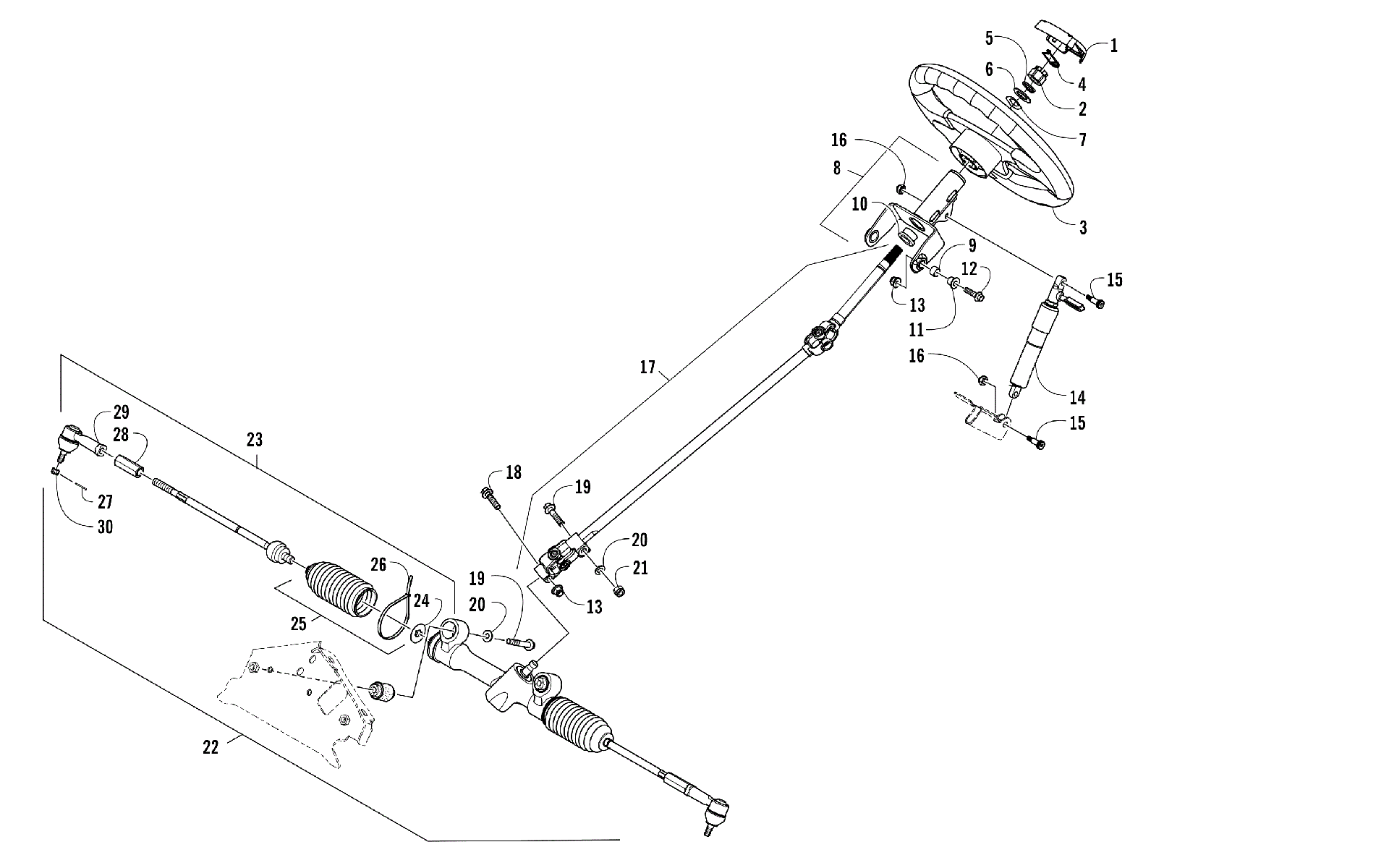

Схема рулевого управления ASSEMBLY [300714] для PROWLER 550 XT BLACK (U2015R2O4EUSP)
Схема
Детали
![Рулевое управление ASSEMBLY [300714]](/upload/schemas/6345393c0bbb57.78186010.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel art. 4406-739
По запросу
2
Nut art. 0423-884
По запросу
3
Wheel, Steering art. 0405-398
По запросу
4
Clip, Retaining art. 1423-045
По запросу
5
Ring, Retaining art. 1423-110
По запросу
6
Washer art. 0828-071
По запросу
7
WASHER(28X19X1) art. 0423-558
По запросу
8
TILT STEERING-SUB ASSY (inc. 9-10) art. 0505-891
По запросу
9
Bushing art. 0405-405
По запросу
10
Bushing art. 0405-473
По запросу
11
Втулка крепежная Arctic Cat art. 0423-669
По запросу
12
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
14
SPRING,GAS-TILT ASSY(replaces 0405-468) art. 0405-629
По запросу
15
SCREW, SHOULDER-HSH M6-1.0X8X16-RIE art. 1423-250
По запросу
16
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
17
Shaft, Steering art. 0405-535
По запросу
18
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
19
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
20
Washer art. 0623-728
По запросу
21
Nut, Lock art. 8422-002
от 882 ₽
22
Рулевая рейка Arctic Cat art. 0505-689
По запросу
23
Kit, Tie Rod - Inner - w/Rod End (inc. 24-29) art. 0505-772
По запросу
24
Шайба Arctic Cat art. 0405-428
По запросу
25
Kit, Tie Rod Boot (inc. 26-27) art. 0505-745
от 1 520 ₽
26
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
27
Pin, Cotter art. 0623-175
По запросу
28
Nut, Jam art. 0505-640
По запросу
29
Рулевой наконечник art. 0505-743
от 4 389 ₽
30
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
