модель 2015 года
- Модель Prowler 700
- Код модели PROWLER 700 XT RED (U2015R3T1PUSR)

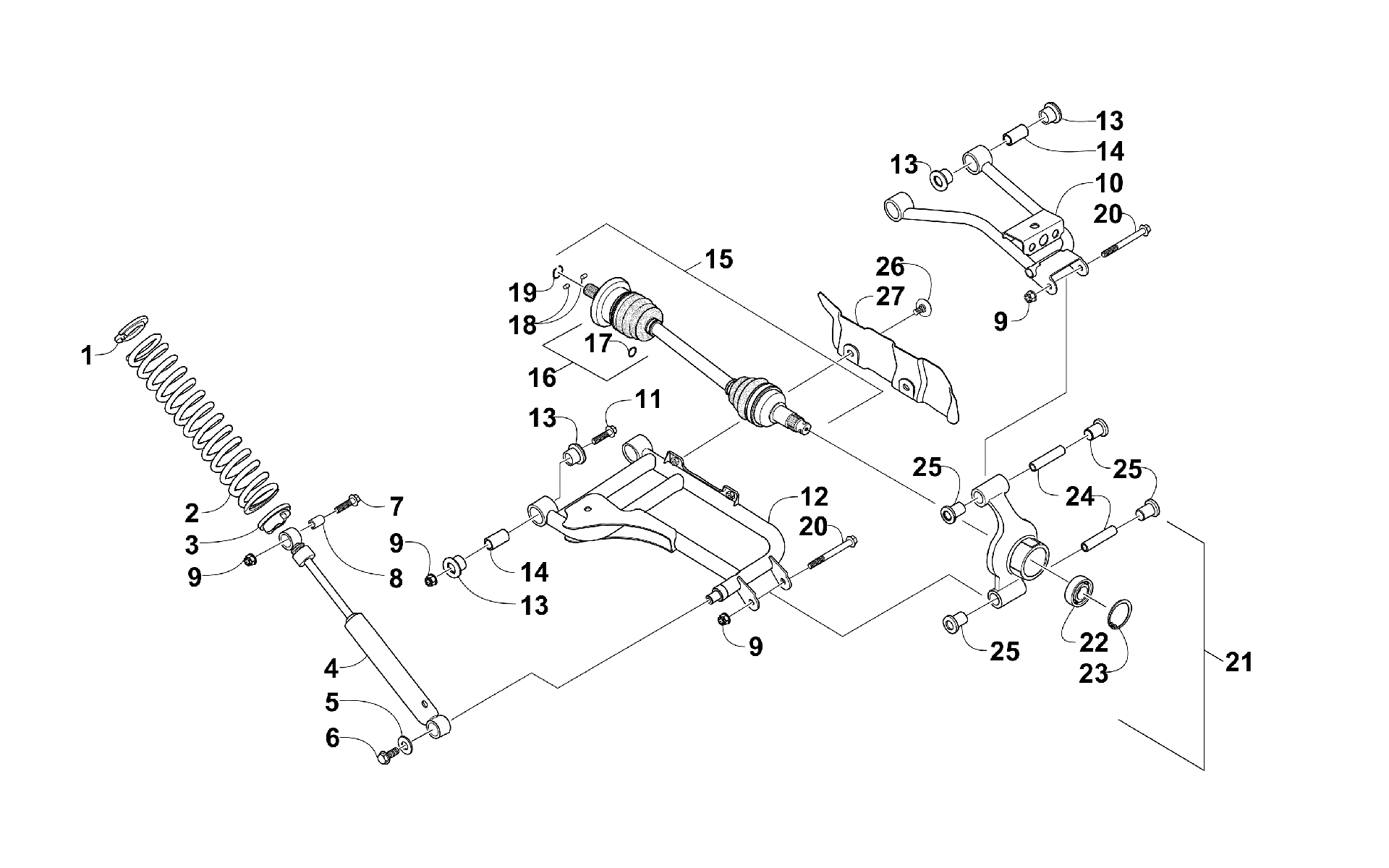

Схема задней подвески ASSEMBLY [300716] для PROWLER 700 XT RED (U2015R3T1PUSR)
Схема
Детали
![Задняя подвеска ASSEMBLY [300716]](/upload/schemas/634533d10e5167.30869644.gif)
Номер
Наименование детали
Цена
1
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
2
Spring, Suspension - White art. 0504-653
По запросу
3
Чашка амортизатора нижняя Arctic Cat art. 0404-496
от 1 270 ₽
4
Shock Absorber (inc. 5-7) art. 0404-518
По запросу
5
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Screw, Cap art. 8409-045
По запросу
8
Втулка амортизатора Arctic Cat art. 0404-116
от 368 ₽
9
Гайка Arctic Cat art. 8428-002
от 310 ₽
10
Рычаг задний правый верхний art. 0504-562
от 8 830 ₽
10
Рычаг задний левый верхний Arctic Cat art. 0504-563
от 9 120 ₽
11
Болт Arctic Cat art. 8409-075
от 210 ₽
12
Задний нижний правый рычаг art. 0504-552
от 16 650 ₽
12
Рычаг задний левый нижний Arctic Cat art. 0504-553
от 14 850 ₽
13
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
14
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
15
Kit, Halfshaft (inc. 16-19) art. 2502-356
По запросу
16
Repair Kit, Boot (inc. 17) art. 2436-111
от 1 596 ₽
17
Circlip art. 1441-988
По запросу
18
Pin, Transfer art. 1402-884
По запросу
19
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
20
Болт Arctic Cat art. 8409-000
от 310 ₽
21
Поворотный кулак задний Arctic Cat art. 0504-613
от 41 559 ₽
22
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
23
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
24
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
25
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
26
Винт Arctic Cat art. 0423-545
от 326 ₽
27
GUARD,BOOT-REAR-RH (BLACK) art. 1406-068
от 2 000 ₽
Аналог
Защита заднего правого нижнего рычага Arctic Cat б.у
art. 1406-068_б.у
2 000 ₽
Требуется 1 шт.
27
GUARD,BOOT-REAR-LH (BLACK) art. 1406-069
По запросу
