модель 2015 года
- Модель Prowler 700
- Код модели PROWLER 700 XT RED (U2015R3T1PUSR)

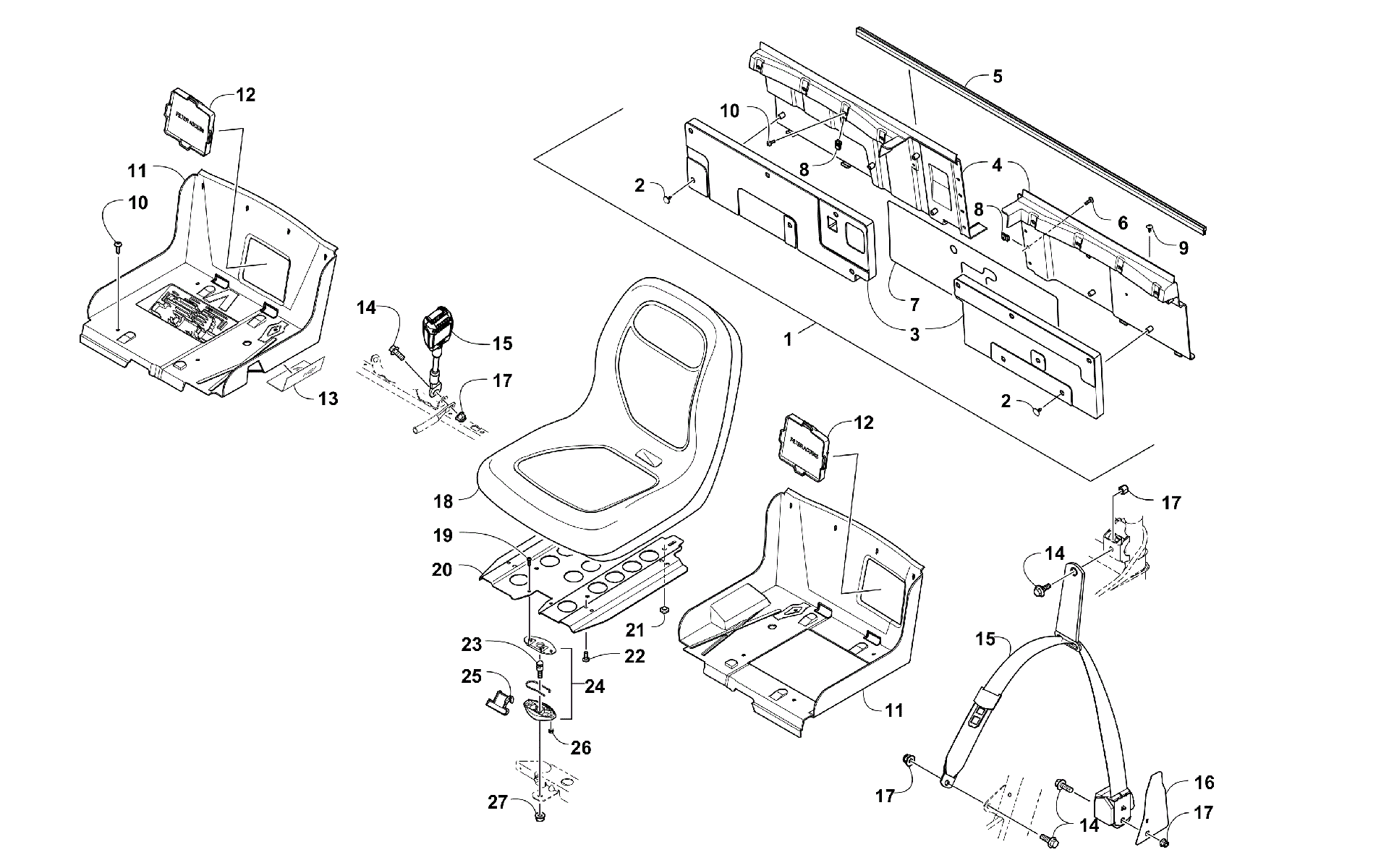

Схема сиденья ASSEMBLY [300711] для PROWLER 700 XT RED (U2015R3T1PUSR)
Схема
Детали
![Сиденье ASSEMBLY [300711]](/upload/schemas/634536ae39b093.75550693.gif)
Номер
Наименование детали
Цена
1
Panel, Seat - Assembly (inc. 2-7 and five No. 8) art. 5506-623
По запросу
2
Plug art. 0623-544
По запросу
3
Panel, Seat - Front - Right art. 4406-320
По запросу
3
Panel, Seat - Front - Left art. 4406-321
По запросу
4
Panel, Seat - Rear - Right art. 2406-912
По запросу
4
Panel, Seat - Rear - Left art. 2406-913
По запросу
5
Seal, Cargo Box art. 2406-915
По запросу
6
Болт Arctic Cat art. 8476-620
По запросу
7
Foil, Protective(replaces 0412-783) art. 1412-120
По запросу
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
10
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
11
Base, Seat - Left art. 2406-911
По запросу
11
Base, Seat - Right art. 2406-910
По запросу
12
Panel, Filter Access art. 2416-091
По запросу
13
Foil, Protective Optional art. 0412-560
По запросу
14
Screw, Cap art. 1423-182
По запросу
15
Belt, Seat art. 5506-888
По запросу
16
Bracket, Seat Belt Retractor art. 7506-213
По запросу
17
Nut, Lock art. 1423-184
По запросу
18
Seat, Low-Back art. 1506-925
По запросу
19
Screw, Machine art. 8468-620
По запросу
20
Plate, Seat Base art. 2506-780
По запросу
21
BUMPER,SEAT art. 0406-877
По запросу
22
Screw, Machine art. 8468-820
По запросу
23
Stud, Latch - Seat art. 1423-254
По запросу
24
Latch, Seat - Assembly (inc. 25) art. 2706-164
По запросу
25
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
26
Nut art. 0623-038
от 110 ₽
27
Nut, Lock art. 8424-002
По запросу
