модель 2015 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT XT BLUE (U2015W7T4CUSD)

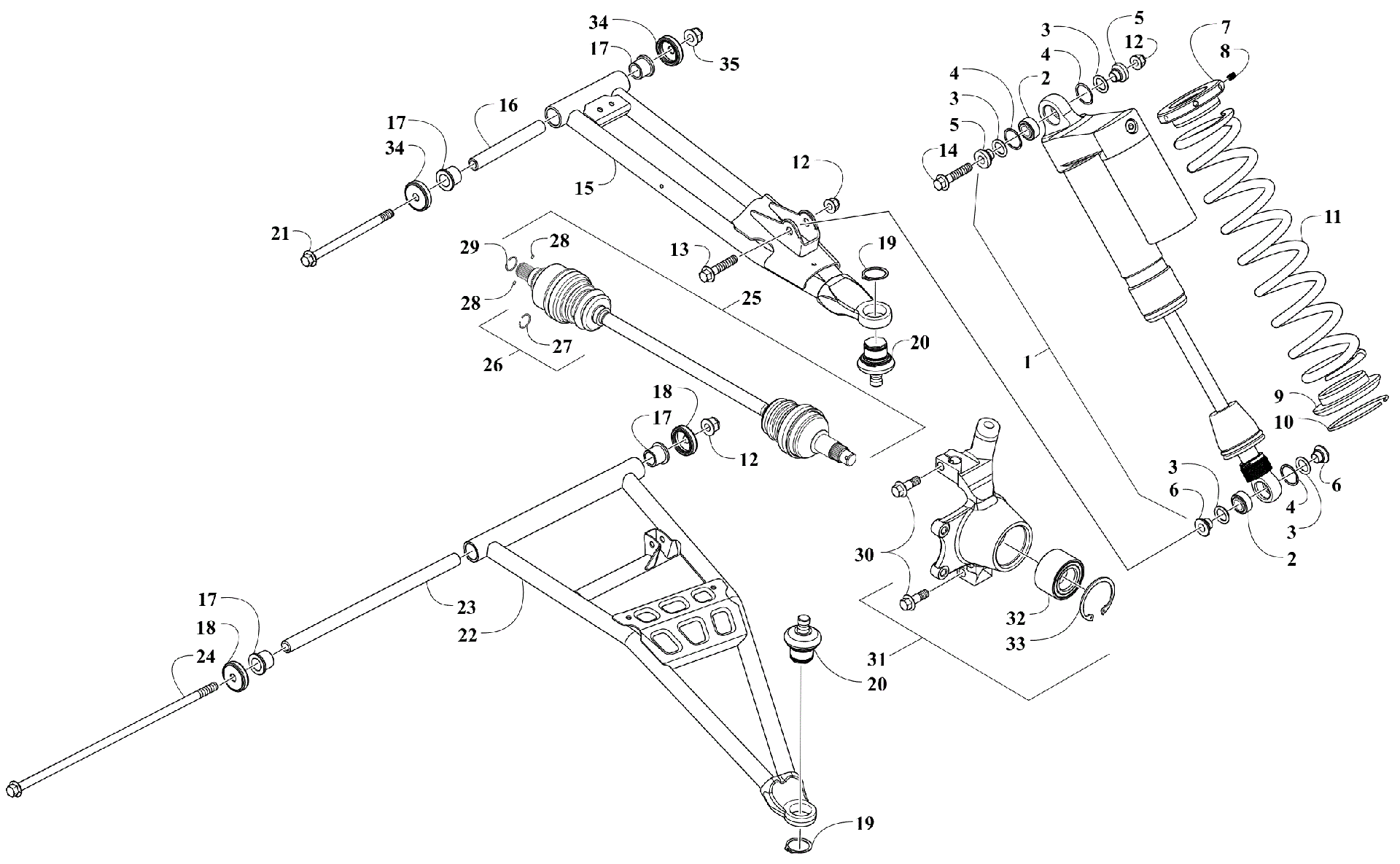

Схема узла передней подвески [300399] для WILDCAT SPORT XT BLUE (U2015W7T4CUSD)
Схема
Детали
![Узел передней подвески [300399]](/upload/schemas/63452831674160.24446249.gif)
Номер
Наименование детали
Цена
1
SHOCK,FRONT (JRI) (inc. 2-10) art. 0403-476
По запросу
2
BEARING,SPHERICAL-0.5" BORE art. 0403-506
По запросу
3
O-RING,SHOCK SPACER art. 0403-504
По запросу
4
CLIP,SPIRAL RETAINING-0.5" BORE art. 0403-507
По запросу
5
SPACER,FR-UPR SHOCK art. 0403-508
По запросу
6
Spacer art. 0403-505
По запросу
7
Nut, Retainer - Spring art. 0403-500
По запросу
8
SCREW,SET-SPRING RETAINER art. 0403-501
По запросу
9
RETAINER,LOWER SPRING-2.5" art. 0403-502
По запросу
10
CLIP,RETAINING-2.5" art. 0403-503
По запросу
11
Spring, Suspension - White art. 0503-929
По запросу
12
Nut, Hex art. 1423-334
По запросу
13
Screw, Cap art. 8409-045
По запросу
14
Screw, Cap art. 8409-055
По запросу
15
A-ARM,FR-UPR-LH-NEP BLU ASSY (inc.16-20) art. 0503-957
По запросу
15
A-ARM,FR-UPR-RH-NEP BLU ASSY (inc.16-20) art. 0503-956
По запросу
16
SLEEVE (18 OD X 12.3 ID X 121.18 L) art. 0403-541
По запросу
17
Подшипник Arctic Cat art. 2402-077
По запросу
18
SEAL,SUSPENSION art. 1423-287
По запросу
19
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
20
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
21
SCREW,CAP-HFH M12X1.25X158 CL10.9 SILV art. 1423-389
По запросу
22
A-ARM,FR-LWR-RH-NEP BLU ASSY (inc. 16-20 and 23) art. 0503-944
По запросу
22
A-ARM,FR-LWR-LH-NEP BLU ASSY (inc. 16-20 and 23) art. 0503-945
По запросу
23
SLEEVE,FRONT SUSPENSION-LOWER art. 0404-502
По запросу
24
SCREW,CAP-HFH M10X1.25X330 CL 10.9 art. 1423-249
По запросу
25
KIT,HALFSHAFT (inc. 26-29) art. 2502-354
По запросу
26
Пыльник шруса art. 2436-112
от 7 340 ₽
27
Circlip art. 1441-988
По запросу
28
Палец Arctic Cat art. 1402-885
от 263 ₽
29
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
30
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
31
KNUCKLE, FR-RH-ASSY (inc. 32-33) art. 0503-912
По запросу
31
KNUCKLE, FR-LH-ASSY (inc. 32-33) art. 0503-913
По запросу
32
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
33
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
34
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
35
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
