модель 2015 года
- Модель Wildcat Sport
- Код модели WILDCAT SPORT XT BLUE (U2015W7T4CUSD)

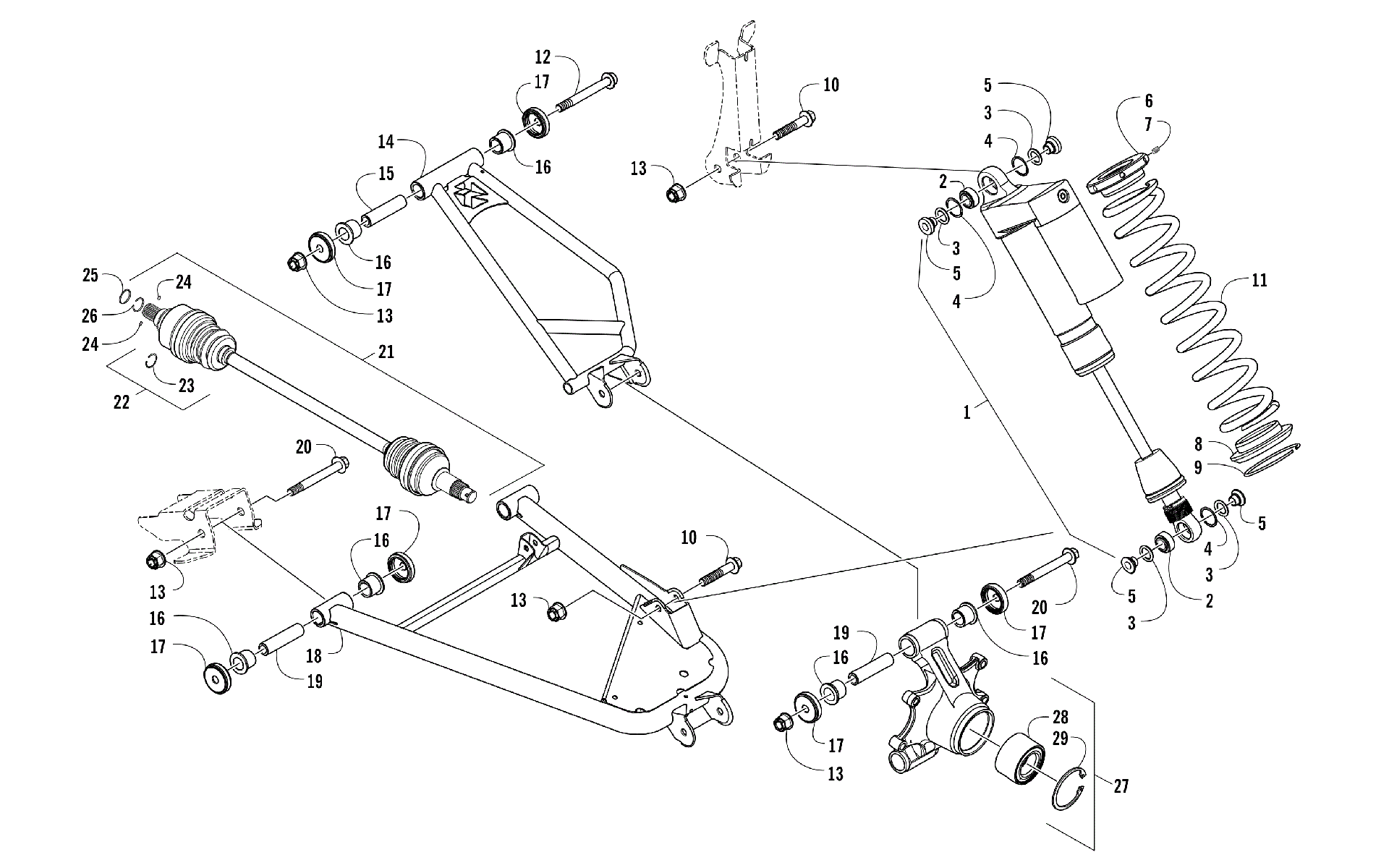

Схема задней подвески ASSEMBLY [300400] для WILDCAT SPORT XT BLUE (U2015W7T4CUSD)
Схема
Детали
![Задняя подвеска ASSEMBLY [300400]](/upload/schemas/6345349f39b393.88052063.gif)
Номер
Наименование детали
Цена
1
SHOCK,RR-LH (JRI) (inc. 2-9) art. 0404-499
По запросу
1
SHOCK,RR-RH (JRI) (inc. 2-9) art. 0404-498
По запросу
2
BEARING,SPHERICAL-0.5" BORE art. 0403-506
По запросу
3
CLIP,SPIRAL RETAINING-0.5" BORE art. 0403-507
По запросу
4
O-RING,SHOCK SPACER art. 0403-504
По запросу
5
SPACER,FR-UPR SHOCK art. 0403-508
По запросу
6
Nut, Retainer - Spring art. 0403-500
По запросу
7
SCREW,SET-SPRING RETAINER art. 0403-501
По запросу
8
RETAINER,LOWER SPRING-2.5" art. 0403-502
По запросу
9
CLIP,RETAINING-2.5" art. 0403-503
По запросу
10
Screw, Cap art. 8409-055
По запросу
11
SPRING,REAR MAIN-PTD WHT art. 0504-991
По запросу
12
SCREW,CAP-HFH M10-1.25X155 art. 1423-266
По запросу
13
Nut, Hex art. 1423-334
По запросу
14
A-ARM,REAR-UPR-ASSY-NEP BLUE (inc. 15-17) art. 1504-060
По запросу
15
Sleeve art. 0404-503
По запросу
16
Подшипник Arctic Cat art. 2402-077
По запросу
17
SEAL,SUSPENSION art. 1423-287
По запросу
18
A-ARM,REAR-LWR-RH-ASSY-NEP BLUE (inc. 15-17 and 19) art. 1504-056
По запросу
18
A-ARM,REAR-LWR-LH-ASSY-NEP BLUE (inc. 15-17 and 19) art. 1504-057
По запросу
19
SLEEVE,REAR SUSPENSION-LOWER art. 0404-501
По запросу
20
SCREW,CAP-HFH M10X1.25X90 CL10.9 SILV art. 8413-090
По запросу
21
KIT,HALFSHAFT (inc. 22-26) art. 2502-355
По запросу
22
Repair Kit, Boot (inc. 23) art. 2436-111
от 1 596 ₽
23
Circlip art. 1441-988
По запросу
24
Pin, Transfer art. 1402-884
По запросу
25
Уплотнительное кольцо Arctic Cat art. 1402-963
от 630 ₽
26
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
27
KNUCKLE, REAR-ASSY-SPORT (inc. 16-17, 19 and 27-28) art. 1504-066
По запросу
28
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
29
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
