модель 2016 года
- Модель Prowler 700
- Код модели PROWLER 700 XT EPS GREEN (U2016R2T1PUSX)

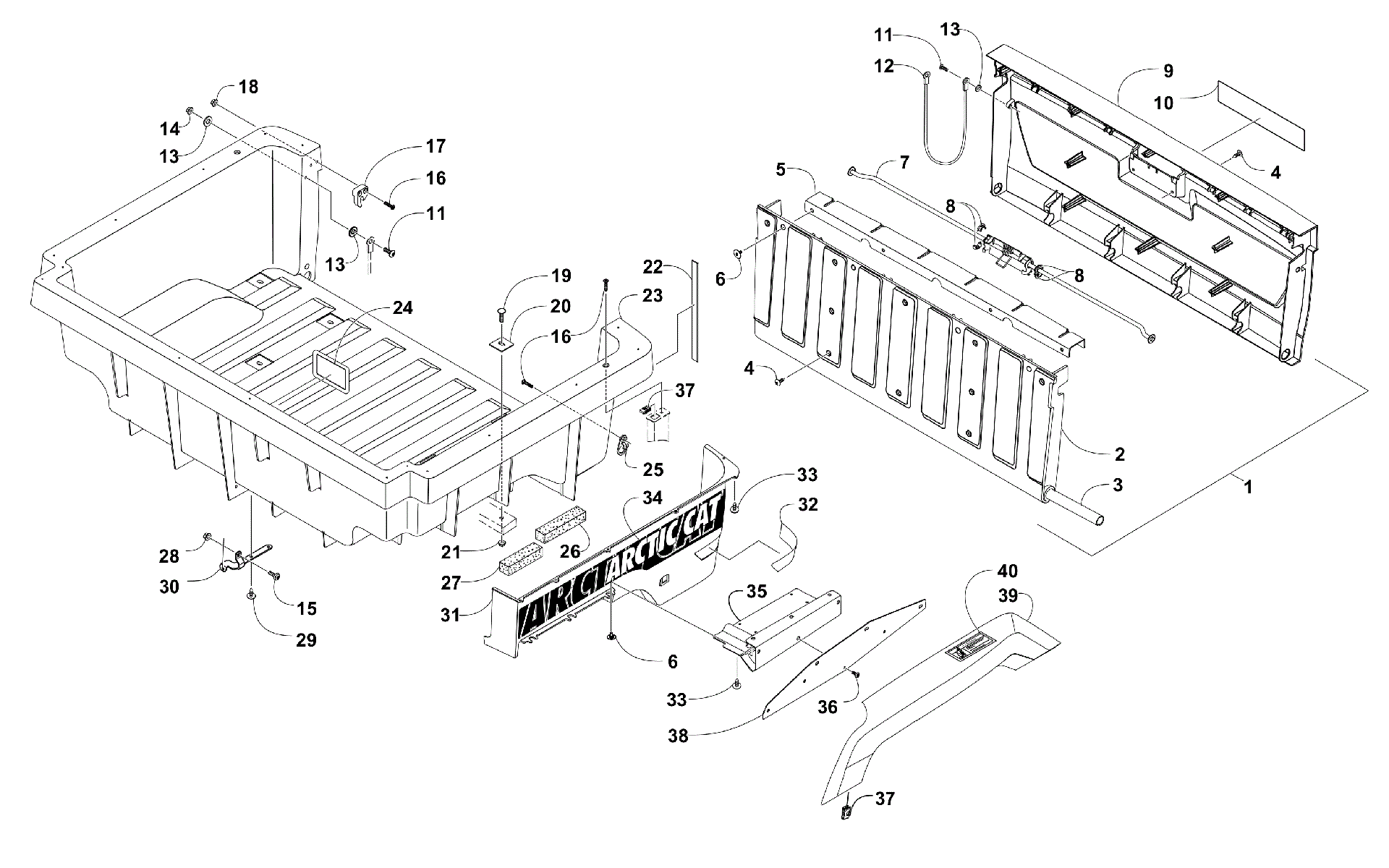

Схема багажник BOX и TAILGATE узел [302240] для PROWLER 700 XT EPS GREEN (U2016R2T1PUSX)
Схема
Детали
![багажник BOX и TAILGATE узел [302240]](/upload/schemas/63451ce78d8699.57465607.gif)
Номер
Наименование детали
Цена
1
Tailgate Assembly - Black (inc. 2-9) art. 2506-205
По запросу
2
Panel, Tailgate - Inner art. 2406-365
По запросу
3
Shaft, Pivot - Tailgate art. 1406-927
По запросу
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
Brace, Tailgate art. 1506-704
По запросу
6
Винт Arctic Cat art. 0423-101
от 263 ₽
7
Latch, Tailgate - Assembly art. 2506-056
По запросу
8
Bushing art. 1406-706
По запросу
9
Panel, Tailgate - Outer - Black art. 2406-369
По запросу
10
Decal, Box -Arctic Cat art. 2411-212
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Cable, Tailgate art. 0487-045
По запросу
13
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
14
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
15
Болт Arctic Cat art. 8476-620
По запросу
16
SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK art. 8474-630
По запросу
17
Striker, Tailgate - Left art. 2506-665
По запросу
17
Striker, Tailgate - Right art. 2506-664
По запросу
18
Гайка Arctic Cat art. 8424-602
от 110 ₽
19
Болт Arctic Cat art. 0423-623
от 221 ₽
20
Пластина заднего кузова Arctic Cat Prowler art. 1506-933
от 1 187 ₽
21
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
22
Strip, Foam art. 0417-006
По запросу
23
BOX,REAR CARGO art. 2406-916
По запросу
24
Decal, Warning - Cargo art. 4411-118
По запросу
25
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
26
Foam, Cargo Box art. 0417-010
По запросу
27
Foam, Cargo Box art. 0417-011
По запросу
28
Гайка Arctic Cat art. 8427-602
от 116 ₽
29
SCREW,SELF TAP-TSTRH #10-12X1.00(replaces 1623-031) art. 2623-165
По запросу
30
Bracket, Cargo Box Latch art. 7506-167
По запросу
31
Panel, Box - Right - Black art. 1406-762
По запросу
31
Panel, Box - Left - Black art. 1406-761
По запросу
32
Decal, Reflector - Left - Red art. 1411-129
По запросу
32
Decal, Reflector - Red art. 1411-128
По запросу
33
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
34
Decal, Box - Right - Green art. 5411-046
По запросу
34
Decal, Box - Left - Green art. 5411-047
По запросу
35
Bracket, Fender Support - Right art. 7506-062
По запросу
35
Bracket, Fender Support - Left art. 7506-063
По запросу
36
Винт Arctic Cat art. 8476-616
По запросу
37
Клипса Arctic Cat art. 0423-577
от 168 ₽
38
Bracket, Fender Support - Right art. 7506-258
По запросу
38
Bracket, Fender Support - Left art. 7506-259
По запросу
39
Fender, Rear - Assembly - Upper Right - Green art. 5506-966
По запросу
39
Fender, Rear - Assembly - Upper Left - Green art. 5506-967
По запросу
40
Decal, Warning- Pinch Point(replaces 4411-883) art. 6411-496
По запросу
