модель 2016 года
- Модель Prowler 700
- Код модели PROWLER 700 XT EPS GREEN (U2016R2T1PUSX)

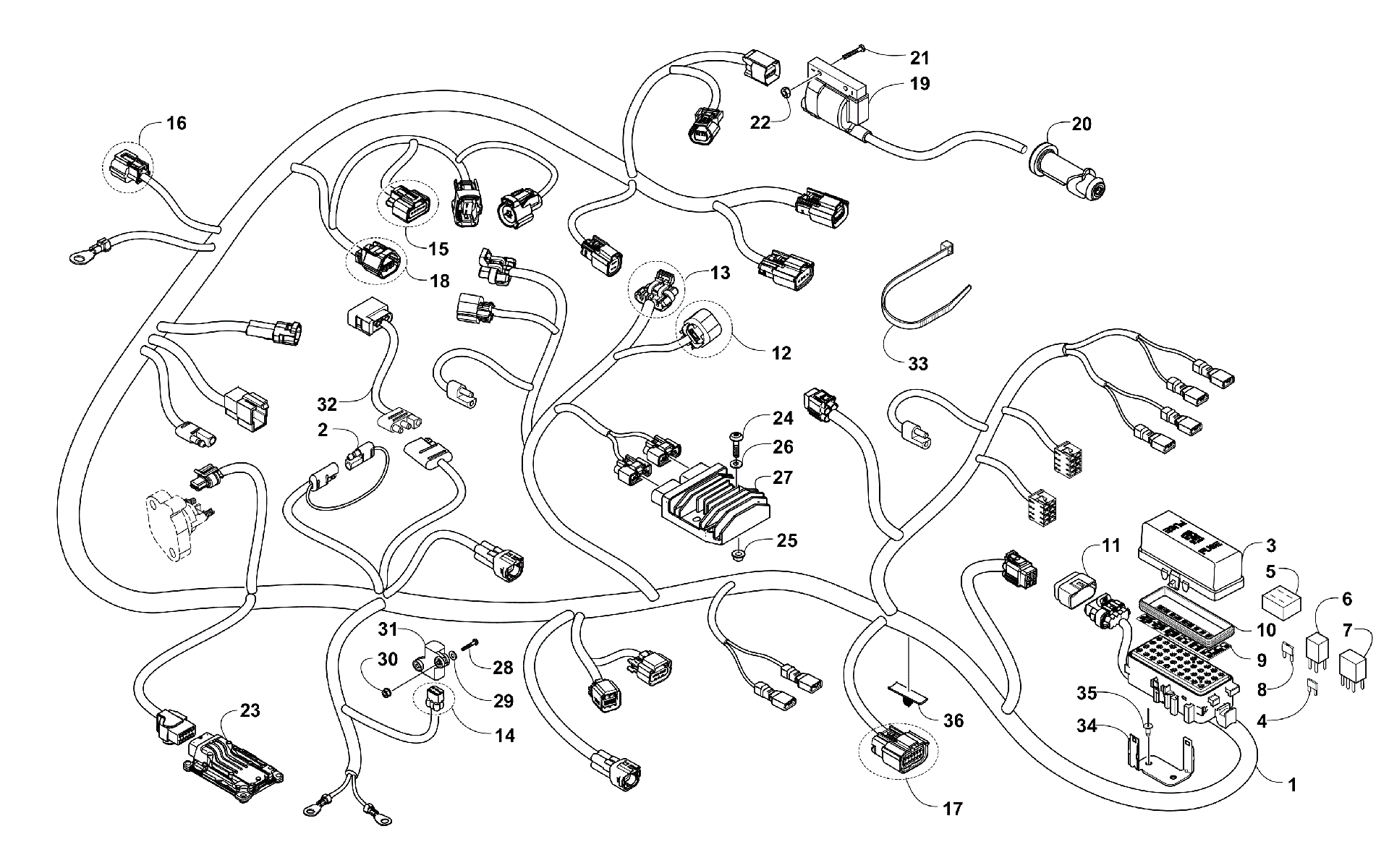

Схема жгута проводов ASSEMBLY [300743] для PROWLER 700 XT EPS GREEN (U2016R2T1PUSX)
Схема
Детали
![Жгут проводов ASSEMBLY [300743]](/upload/schemas/63454b8f5820a7.07912328.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-11) art. 0486-517
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Circuit Breaker - 15 Amp art. 0430-100
По запросу
5
Holder, Fuse art. 0430-037
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
8
Fuse - 30 Amp art. 0430-030
По запросу
8
Fuse - 15 Amp art. 0430-031
По запросу
8
Fuse - 10 Amp art. 0430-032
По запросу
9
DECAL,PDM-015 ATV art. 4411-131
По запросу
10
Seal art. 0430-086
По запросу
11
Cover, Diagnostics Connector art. 0430-103
По запросу
12
Repair Kit, Connector - Headlight art. 1436-487
По запросу
13
KIT,HL CONNECTOR REPAIR (H13) art. 2436-080
По запросу
14
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
15
REPAIR,KIT-ISC art. 0437-071
По запросу
16
KIT,REPAIR-3P MAP CONNECTOR art. 1436-483
По запросу
17
KIT,PS GAUGE CONNECTOR art. 2436-081
По запросу
18
KIT,HARNESS,REPAIR-TPS SENSOR art. 2436-082
По запросу
19
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
20
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
21
Болт Arctic Cat art. 8476-620
По запросу
22
Nut art. 0623-038
от 110 ₽
23
ECM art. 0530-123
По запросу
24
Screw, Machine art. 8476-625
от 160 ₽
25
Гайка Arctic Cat art. 8424-602
от 110 ₽
26
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
27
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
28
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
29
Washer art. 0123-802
от 110 ₽
30
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
31
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
32
Harness, Adapter - Taillight art. 0486-403
По запросу
33
Зажим Arctic Cat art. 0123-788
По запросу
33
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
34
BRACKET, PDM - PTD art. 0745-388
По запросу
35
Заклепка Arctic Cat art. 8060-686
от 116 ₽
36
Clip, Routing art. 0430-102
По запросу
